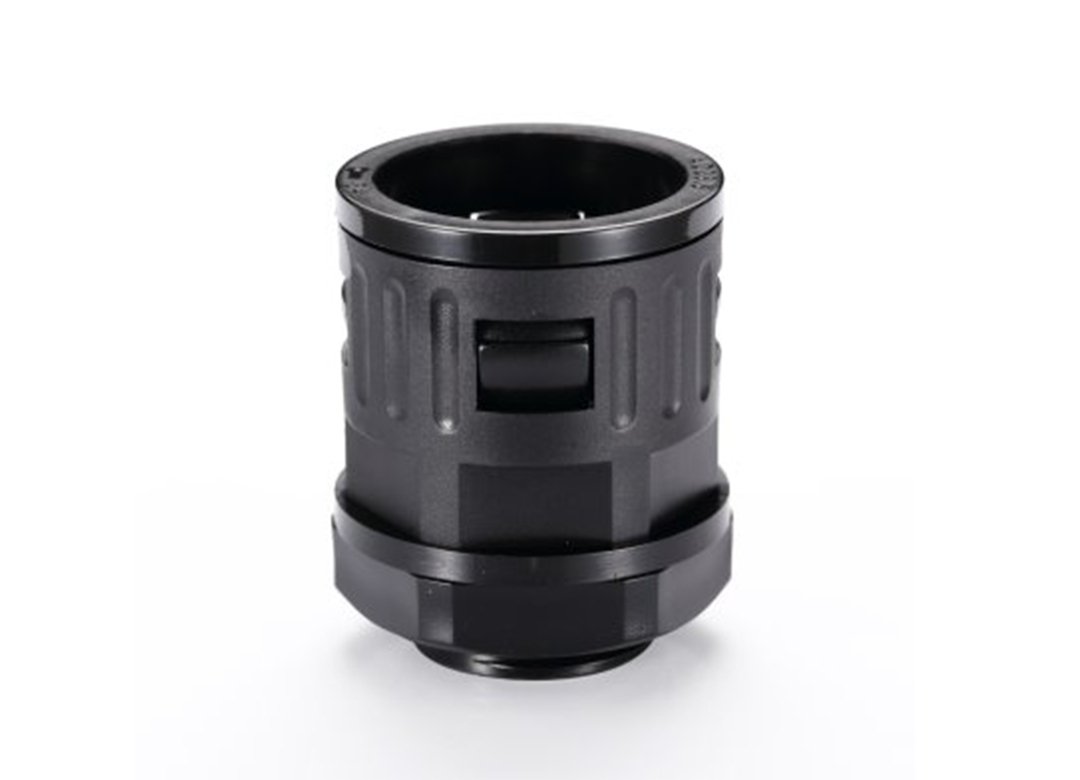

尼龍浪管快速接頭
什麼是尼龍浪管快速接頭？
可與非剖開浪管（N-GPA系列）一起使用。
能在精密機械、配電盤等處對尼龍浪管做固定，並保護電線或電纜。
尼龍浪管快速接頭的用途

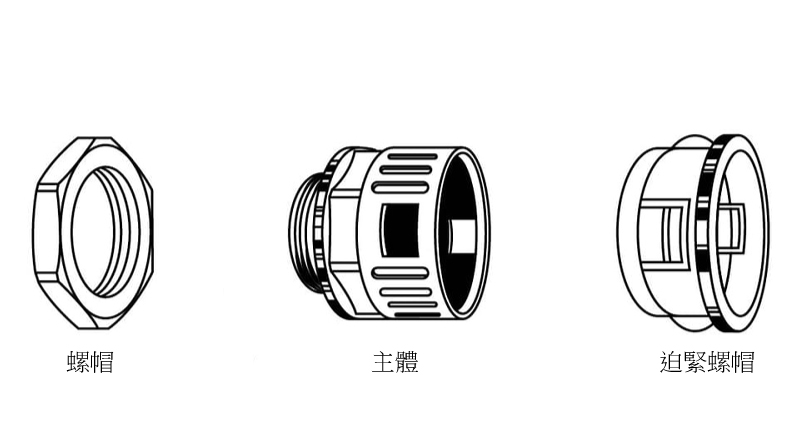

內建特殊夾緊爪及夾緊浪管可有效抗拉。快速插拔裝卸設計可提高安裝效率。
由於具備螺牙的關係，可輕鬆的固定在牆面等處的浪管接口中。
可根據用途選擇公制牙、德制牙（PG）或英制牙（G）。
規格
| 色 | 黑 |
|---|---|
| 材質 | NYLON 66 |
| 溫度範圍 | -40℃～100℃ |
| 認証 | UL、RoHS、REACH |
| 防火耐燃等級 | UL94V-2（UL94V-0） |
關於防火耐燃等級UL94 V-0/V-1/V-2
試驗方法：垂直燃燒試驗（20mm）
將測試樣品（長度125±5mm × 寬13.0±0.5mm）垂直保持，並從下方以20mm長的火焰燃燒10秒鐘。
如果燃燒在30秒內停止，則將其再燃燒10秒鐘。
判斷標準
| 判斷標準 | 等級 | ||
|---|---|---|---|
| V-0 | V-1 | V-2 | |
| 各樣品的燃燒時間 | 10秒以下 | 30秒以下 | 30秒以下 |
| 樣品在第2次火焰燃燒後持續發熱的時間 | 30秒以下 | 60秒以下 | 60秒以下 |
| 5個樣品的總燃燒時間 | 50秒以下 | 250秒以下 | 250秒以下 |
| 是否有燃燒的顆粒掉落 | 無 | 無 | 有 |
| 是否有燃燒到固定夾的位置 | 無 | 無 | 無 |
浪管接頭的樹脂材質：尼龍66之耐燃等級為UL94 V-2。
主要尺寸圖-公制牙
| 型號 | 螺紋規格 | 螺紋長度（mm） | 適用外徑（mm） | 適用浪管 |
|---|---|---|---|---|
| N-GQTF-M12-10.0 | M12x1.5 | 10.0 | 10.0 | N-GPA-07 |
| N-GQTF-M16-13.0 | M16x1.5 | 10.0 | 13.0 | N-GPA-09 |
| N-GQTF-M18-13.0 | M18x1.5 | 10.0 | 13.0 | |
| N-GQTF-M20-13.0 | M20x1.5 | 10.0 | 13.0 | |
| N-GQTF-M16-15.8 | M16x1.5 | 10.0 | 15.8 | N-GPA-11 |
| N-GQTF-M18-15.8 | M18x1.5 | 12.5 | 15.8 | |
| N-GQTF-M20-15.8 | M20x1.5 | 12.5 | 15.8 | |
| N-GQTF-M20-21.2 | M20x1.5 | 13.0 | 21.2 | N-GPA-16 |
| N-GQTF-M25-28.5 | M25x1.5 | 13.0 | 28.5 | N-GPA-21 |
| N-GQTF-M32-34.5 | M32x1.5 | 14.0 | 34.5 | N-GPA-29 |
| N-GQTF-M40-42.5 | M40x1.5 | 15.0 | 42.5 | N-GPA-36 |
| N-GQTF-M50-54.5 | M50x1.5 | 16.0 | 54.5 | N-GPA-48 |
主要尺寸圖-德制牙 PG
| 型號 | 螺紋規格 | 螺紋長度（mm） | 適用外徑（mm） | 適用浪管 |
|---|---|---|---|---|
| N-GQTF-PG7-10.0 | PG7 | 10.0 | 10.0 | N-GPA-07 |
| N-GQTF-PG9-13.0 | PG9 | 10.0 | 13.0 | N-GPA-09 |
| N-GQTF-PG11-15.8 | PG11 | 12.5 | 15.8 | N-GPA-11 |
| N-GQTF-PG13.5-15.8 | PG13.5 | 12.5 | 15.8 | |
| N-GQTF-PG16-21.2 | PG16 | 13.0 | 21.2 | N-GPA-16 |
| N-GQTF-PG21-28.5 | PG21 | 13.0 | 28.5 | N-GPA-21 |
| N-GQTF-PG29-34.5 | PG29 | 14.0 | 34.5 | N-GPA-29 |
| N-GQTF-PG36-42.5 | PG36 | 15.0 | 42.5 | N-GPA-36 |
主要尺寸圖-英制牙 G
| 型號 | 螺紋規格 | 螺紋長度（mm） | 適用外徑（mm） | 適用浪管 |
|---|---|---|---|---|
| N-GQTF-G1/4-10.0 | G(PF)1/4 | 10.0 | 10.0 | N-GPA-07 |
| N-GQTF-G3/8-15.8 | G(PF)3/8 | 12.5 | 15.8 | N-GPA-11 |
| N-GQTF-G1/2-15.8 | G(PF)1/2 | 12.5 | 15.8 | |
| N-GQTF-G1/2-21.2 | G(PF)1/2 | 13.0 | 21.2 | N-GPA-16 |
| N-GQTF-G3/4-28.5 | G(PF)3/4 | 13.0 | 28.5 | N-GPA-21 |
| N-GQTF-G1-34.5 | G(PF)1 | 14.0 | 34.5 | N-GPA-29 |
| N-GQTF-G1 1/4-42.5 | G(PF)1 1/4 | 15.0 | 42.5 | N-GPA-36 |
| N-GQTF-G2-54.5 | G(PF)2 | 16.0 | 54.5 | N-GPA-48 |
