天井燈NLH系列
天井燈非常適合工廠、倉庫、停車場、道路、體育館、景觀照明及廣告看板照明。
採用發光角度120°的高效白色LED，呈現自然光效果。
散熱片一體式成型鋁製本體和樹脂材料的組合使用，高散熱性、高剛度以及輕量化，從而兼顧節能性和安全性。
採用獨自開發的全電壓輸入的專用電源，保有防水性能(IP67)，使得可在廣泛的操作環境中使用。
※安裝時請務必安裝防墜落鋼索。
適用
油霧環境、工廠、倉儲倉庫、道路、體育館、停車場等。
影片介紹
規格
| 色温 | 5,700K |
|---|---|
| 期待壽命 | 使用温度50℃ 40,000小時 ※壽命是以初期照度減少至70%的情況 |
| 使用温度 | -10℃～50℃ （指不結冰的情況下） |
| 環境濕度 | 10％～90％ |
| 保護等級 | IP67 （僅燈本體，不包括E39燈頭） |
| 標準配線 |
NLH60S / 110C ( FL、HL VCTF 0.5m ) NLH150S / 200C ( 配線端子台 ) |
| 認 證 |
|

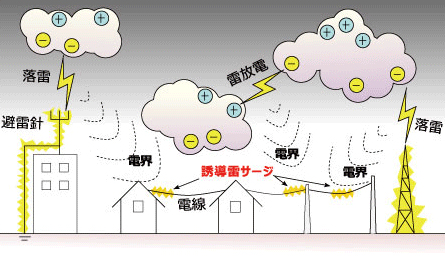

防雷擊能力
使用防雷設計來防止雷擊突波，進而保護燈具避免因打雷而造成傷害。(突波波形8/20μs時間內，可能造成10KA的放電)
若發生直接雷擊或感應雷擊時，可能由電線傳導突波，造成電子機械的損壞。本燈具產品內，含有防雷的突波保護電路。
對線承受為±6kV
是國際標準的3倍
對地承受為±15kV
是國際標準的3.75倍

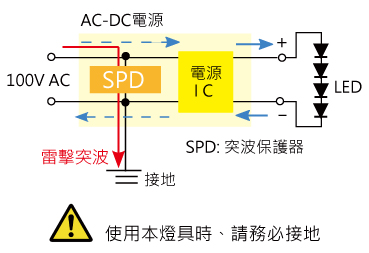

SPD（避雷器）
藉由限制雷電產生的瞬間波動電流(浪湧)來保護LED投光燈。
一般的落雷會發生數十kV以上的電擊，但是本LED燈具電源IC與接地之間有設置SPD，所以如電擊發生時，突波會經由SPD及接地，放電流回地面。
※使用本燈具時，請務必接地
頻閃對策

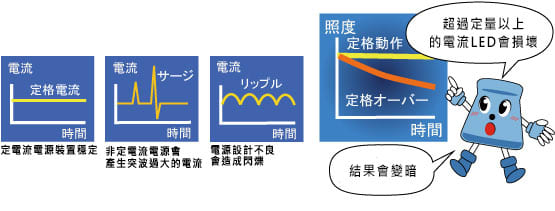

需要「定電流」的原因
閃爍的原因是「漣波」
定電流可以防止電流過大與維持光照度穩定性。無定電流情況下，一但電壓增加，流經LED的電流也隨之增加，照度也會變亮，但過量的電流會造成LED劣化，造成亮度降低及品質不良。
再者，電流值產生變化，發光亮度也會跟著變化，要維持照明品質必須要有定電流驅動。
再加上，定電流電源有設計電擊保護迴路，電擊進入電源內LED也不會壞掉。
另外，定電流電源的輸入電壓是交流電。經過整流電路後，也會經由平滑電路，留下極少量的交流電壓變化量。

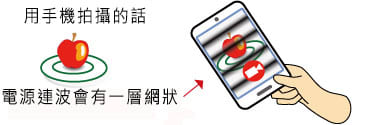

我們把這些交流電壓成分叫做頻閃。頻閃會導致LED閃爍，從而引起疲勞和壓力，因此我們的產品使用的電源頻閃很少。

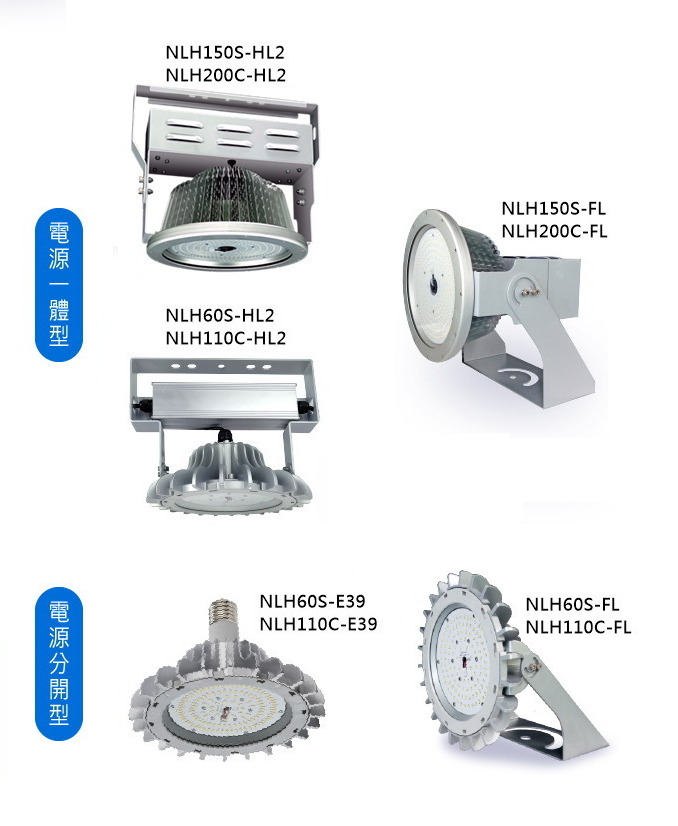

標準機種一覧表
| 型號 | 圖面 | 光通量 | 演色性 | 消耗功率 | 入力電壓 | 電源裝置 | 重量 |
|---|---|---|---|---|---|---|---|
| NLH60S-E39 | PDF DXF | 5,350 lm | Ra80 | 63W | AC100 - 240V | 分開型 （170L×48W×32H） |
1.9kg |
| NLH60S-HL | PDF DXF | 2.2kg | |||||
| NLH60S-FL | PDF DXF | 2.7kg | |||||
| NLH110C-E39 | PDF DXF | 13,700 lm | 113W | 分開型 （250L×60W×40H） |
1.9kg | ||
| NLH110C-HL | PDF DXF | 2.2kg | NLH110C-FL | PDF DXF | 2.7kg | ||
| NLH60S-HL2 | PDF DXF | 5,350 lm | Ra80 | 63W | AC100 - 240V | 一體型 | 3.4kg |
| NLH110C-HL2 | PDF DXF | 13,700 lm | 113W | 3.8kg | |||
| NLH150S-FL | PDF DXF | 18,600 lm | 156W | 9.0kg | |||
| NLH150S-HL | PDF DXF | ||||||
| NLH150S-HL2 | PDF DXF | ||||||
| NLH200C-FL | PDF DXF | 25,400 lm | 198W | 9.0kg | |||
| NLH200C-HL | PDF DXF | ||||||
| NLH200C-HL2 | PDF DXF | 10kg | |||||
尺寸圖

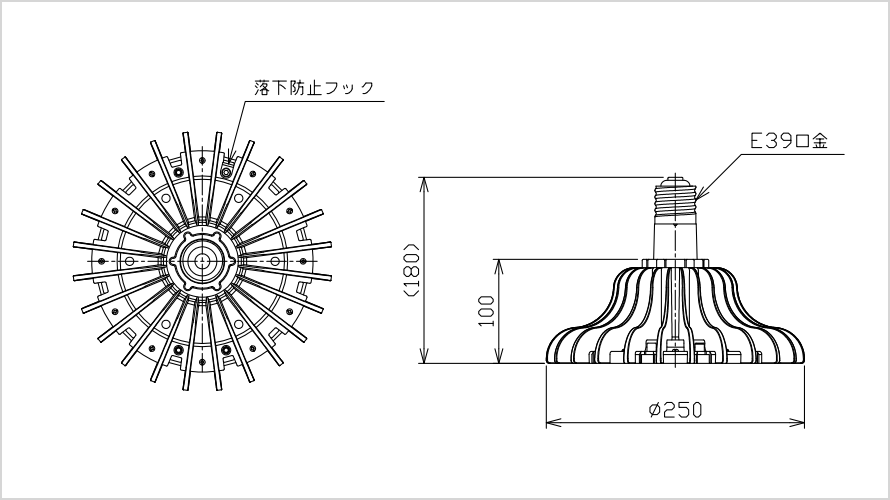

NLH60S-E39 / NLH110C-E39

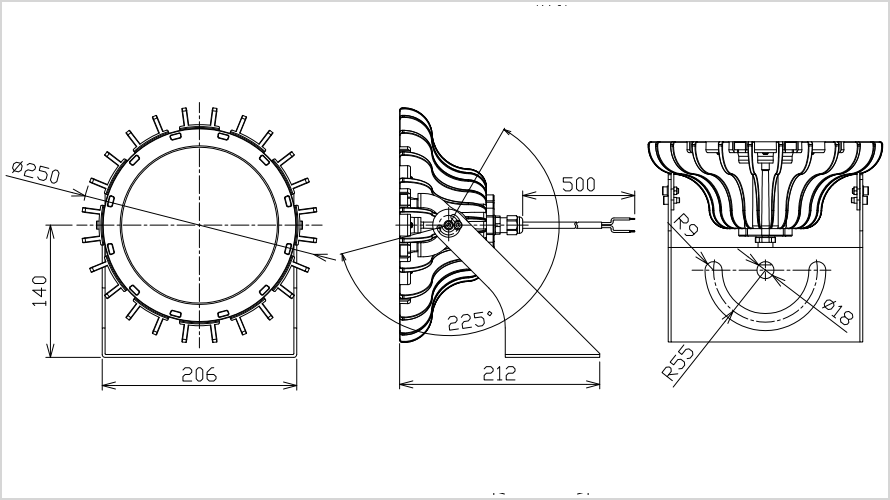

NLH60S-FL / NLH110C-FL

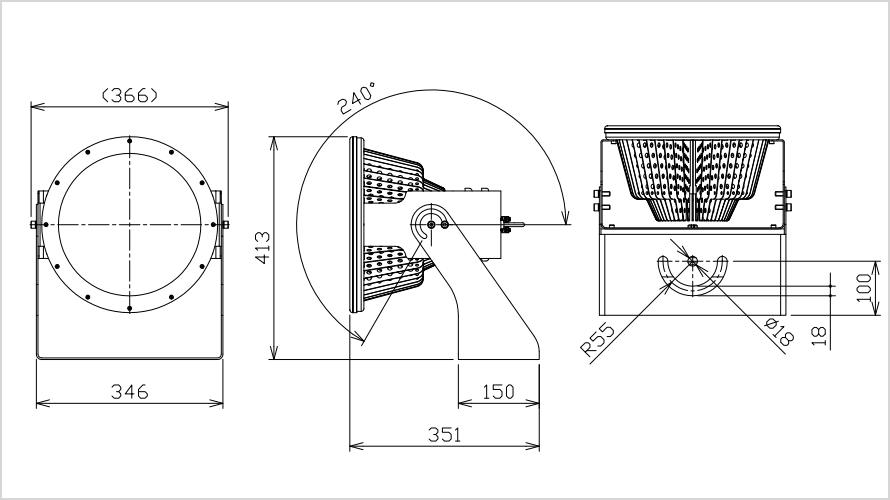

NLH150S-FL / NLH200C-FL

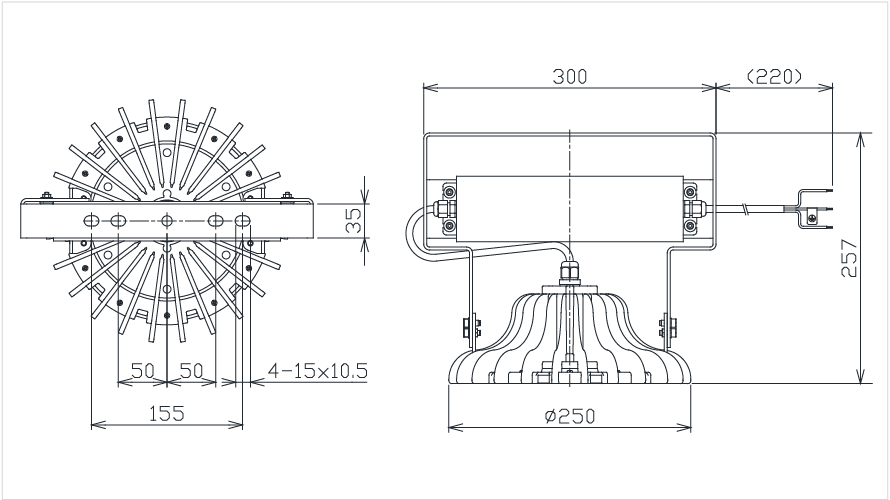

NLH150S-HL / NLH200C-HL
NLH60S-HL2/NLH110C-HL2

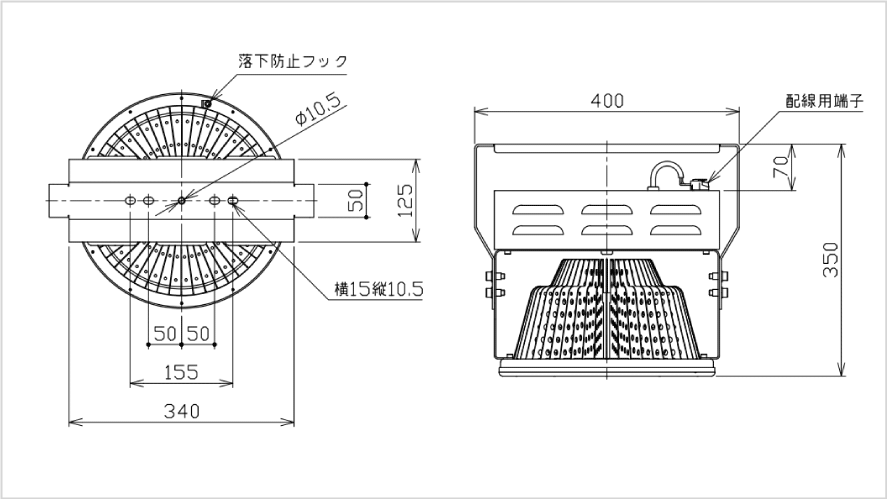

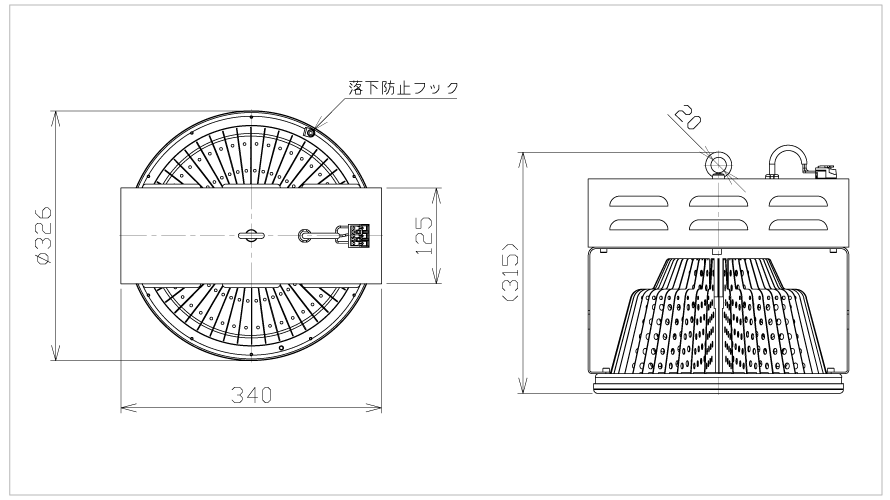

NLH150S-HL2/NLH200C-HL2
主要照度一覧表
NLH60S / NLH110C
| 距離 / 型號 | NLH60S | NLH110C |
|---|---|---|
| 3m | 211 lx | 535 lx |
| 4m | 119 lx | 301 lx |
| 5m | 76 lx | 194 lx |
| 6m | 52 lx | 134 lx |
NLH150S / NLH200C
| 距離 / 型號 | NLH150S | NLH200C |
|---|---|---|
| 3m | 693 lx | 969 lx |
| 4m | 390 lx | 545 lx |
| 5m | 249 lx | 349 lx |
| 6m | 173 lx | 242 lx |
| 7m | 127 lx | 178 lx |
| 8m | 97 lx | 136 lx |
消耗功率與電費比較
＊計算條件:12小時/日、25日/月 電費單價 4NT$(1kWh)
| 高壓鈉燈 | NLH60 | |
|---|---|---|
| 消費電力 | 250W×15台 | 63W×15台 |
| 期待壽命 | 12,000小時 | 40,000小時 |
| 電力使用量(年) | 172,800元 | 43,546元 |

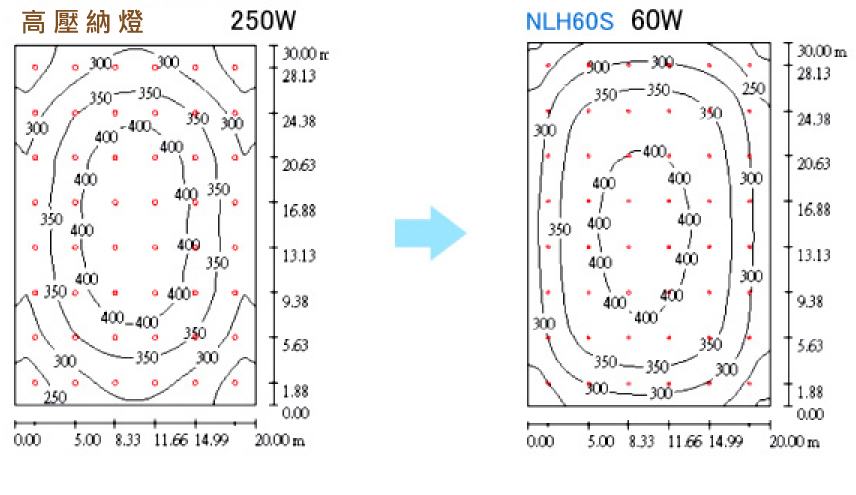

使用例子
- 工場面積
- 空間：20m x 30m
- 高度：6m
- 安裝條件(地面)
- 6台 x 8台
＊計算條件:12小時/日、25日/月 電費單價 4NT(1kWh)

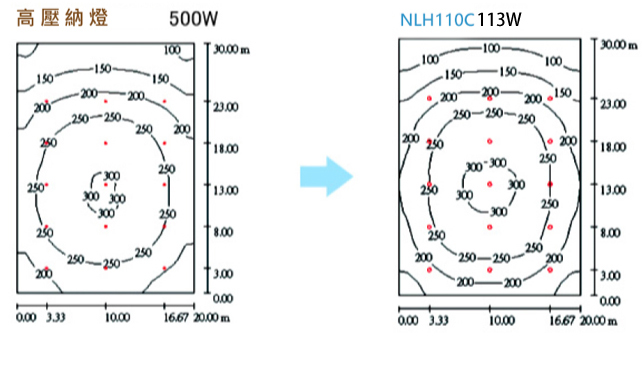

| 高壓鈉燈 | NLH110C | |
|---|---|---|
| 消費電力 | 500W×15台 | 113W×15台 |
| 期待壽命 | 12,000小時 | 40,000小時 |
| 電力使用量(年) | 108,000元 | 24,408元 |
使用例
- 工場面積
- 空間：20m x 30m
- 高度：9.5m
- 安裝條件(地面)
- 3台 x 5台
型號選定方法
| 型號 | 規格 | 底座型式 | 玻璃 |
|---|---|---|---|
| NLH |
|
|
|
