AW系列

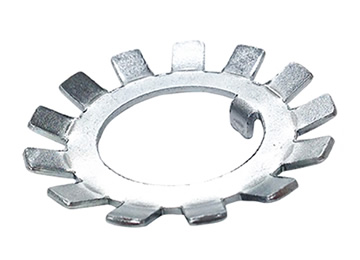

什麼是軸承墊圈/星形墊圈（AW墊圈）？
與鎖緊螺母一起使用，內側一個齒，外側多個齒。
將內齒安裝到軸上切出的凹槽中，並將其中一個外齒折疊到鎖緊螺母外周上的凹槽中，以防止鬆動。
同鎖緊螺帽一樣，依據JIS標準'JIS B 1552'規格製造。
軸承墊圈的材料和尺寸
從M10到M70共有15種尺寸。
用途
用於緊定套，拆卸套和普通軸承的軸承螺母的星形墊圈
規格
| 材質 | AW00-09：SPCC / AW10-14：SPHC（鋼鐵） SUS304（不鏽鋼材質） |
|---|---|
| 表面處理 | 無 |
| 螺絲標準 | 公制（細）螺釘 |
| 適用螺母 | SS400 / SUS304 AN系列 |
尺寸圖
| 尺寸表 | |
|---|---|
| 00 | M10×0.75P |
| 01 | M12×1.0P |
| 02 | M15×1.0P |
| 03 | M17×1.0P |
| 04 | M20×1.0P |
| 05 | M25×1.5P |
| 06 | M30×1.5P |
| 07 | M35×1.5P |
| 尺寸表 | |
|---|---|
| 08 | M40×1.5P |
| 09 | M45×1.5P |
| 10 | M50×1.5P |
| 11 | M55×2.0P |
| 12 | M60×2.0P |
| 13 | M65×2.0P |
| 14 | M70×2.0P |
| - | |
