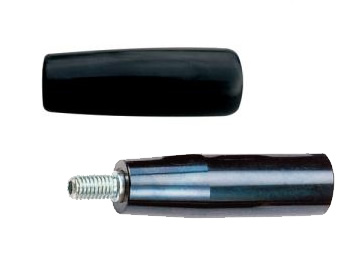

握柄把手
握柄把手
握柄部分使用酚醛樹脂(電木)所製。
※1010 系列的樹脂握柄把手，螺栓的前頭端為六角孔。
規格
| 握把材質 | 酚醛樹脂(電木) |
|---|---|
| 螺栓材質 | 鋼鐵 |
| 顏色 | 黒 |
主要尺寸圖

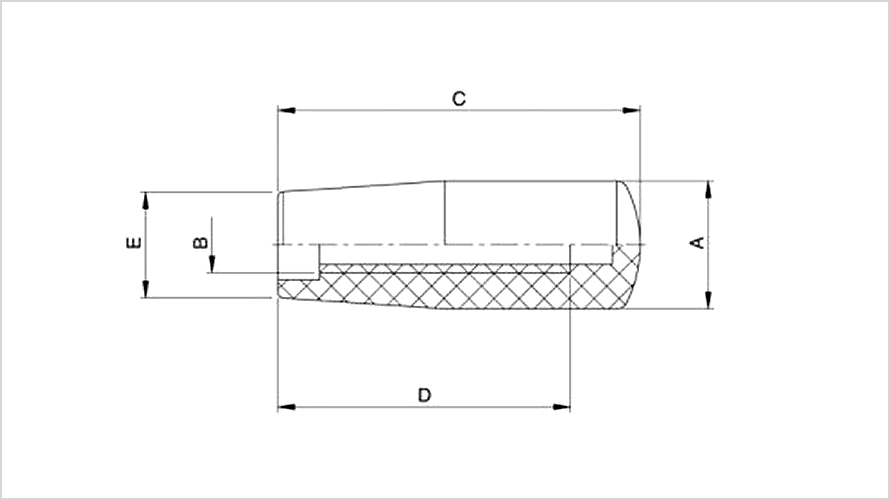

長珠旋鈕
1140系列
| 型號/尺寸(mm) | A | B | C | D | E |
|---|---|---|---|---|---|
| 1140-18-M6 | 18 | M6 | 40 | 22 | 15 |
| 1140-21-M6 | 21 | M6 | 50 | 25 | 17 |
| 1140-21-M8 | 21 | M8 | 50 | 35 | 17 |
| 1140-23-M8 | 23 | M8 | 65 | 51 | 19 |
| 1140-23-M10 | 23 | M10 | 65 | 52 | 19 |
| 1140-26-M10 | 26 | M10 | 80 | 55 | 21 |

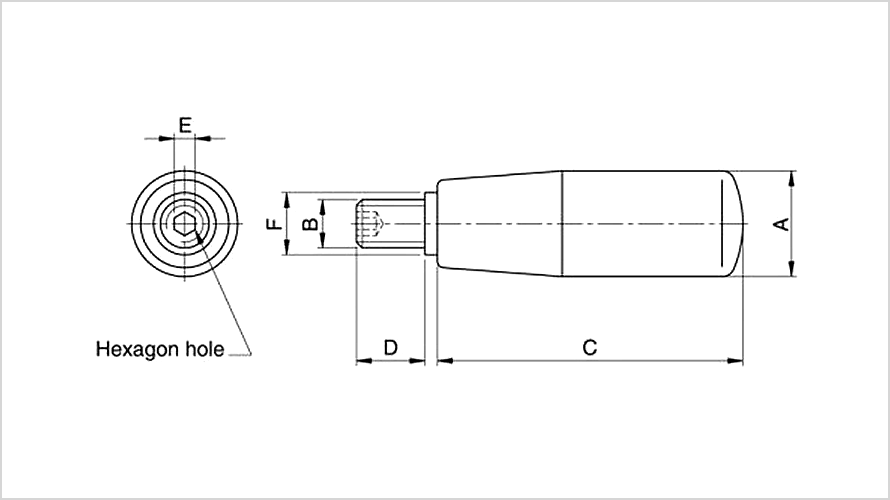

旋轉把手（外螺紋類型）
1010 系列
| 型號/尺寸(mm) | A | B | C | D | E | F |
|---|---|---|---|---|---|---|
| 1010-18-M6 | 18 | M6 | 40 | 12 | 3 | 10 |
| 1010-21-M6 | 21 | M6 | 50 | 13 | 3 | 10 |
| 1010-21-M8 | 21 | M8 | 50 | 13 | 4 | 10 |
| 1010-23-M8 | 23 | M8 | 65 | 14 | 4 | 13 |
| 1010-23-M10 | 23 | M10 | 65 | 14 | 5 | 13 |
| 1010-26-M10 | 26 | M10 | 80 | 16 | 5 | 13 |
