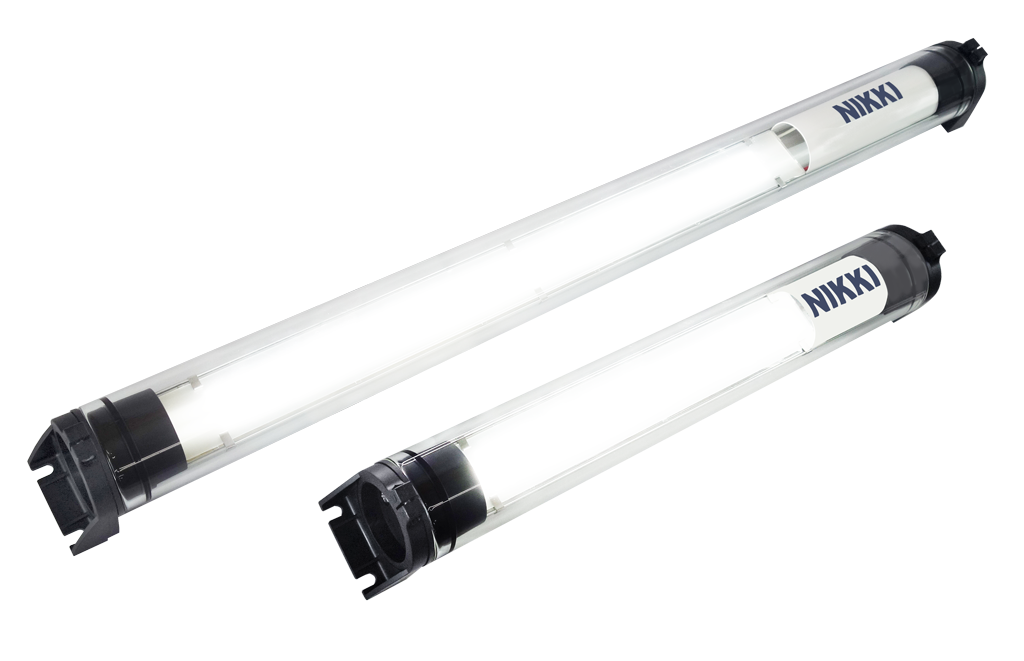

防塵防水型LED照明 - 筒型系列


NLL3 SN2系列

NLL3 SN2,防水型機台工作燈,

特色

本製品是最適用於工具機內部照明的防水型LED燈具。與以往的日光燈式機內照明燈、NLL系列的安裝孔位相同。

外觀為高透光率的玻璃管,加上還有玻璃纖維的尼龍端蓋,整體堅固耐用。

電源使用定電流IC驅動迴路方式,即使電壓變動也能保持燈具亮度不變,並且能增加LED壽命。

獨自開發的保護迴路設計,對於突入電流或突波或瞬間停電,皆具有一定程度的保護作用。

獨特的光學設計去除LED特有的眩光及多層疊影現象,實現高照度的自然光線。

適用

工具機內的照明,工業機械照明,設備機械照明等。


均光型

圴光型無疊影

NLL3 SN2 系列燈具在LED光源上加設擴散板設計;能改善LED雜亂反射的光源;呈現均勻光源。

無疊影

無疊影的LED燈 (左圖:NLL3-SN2)
無傳統燈珠多層疊影的現象,對檢查人員長時間使用也不會造成眼睛疲勞。
(右圖:他牌)
傳統LED因有眩光及多層疊影的現象,對檢查人員的眼睛容易造成疲勞。

規格

色        温 5,700K
期待壽命 使用温度40℃ 40,000小時
※壽命是以初期照度減少至70%的情況
使用温度 -10℃~40℃
外觀材質 玻璃管
保護等級 IP67
標準配線 DC 3m(VCTF0.5mm²x2C)
AC 3m(VCTF0.75mm²x2C)
認        證 ce pse  認証
選用配件 材質=聚碳酸酯(PC)
電線保護套適用標準型 (單側浪管接頭)
電線保護套適用標準型 (雙側浪管接頭)
固定鐵夾(NC-562)、(NC-562B)
塑膠端蓋(NC-565)
帶插頭電線2m

標準機種一覧表

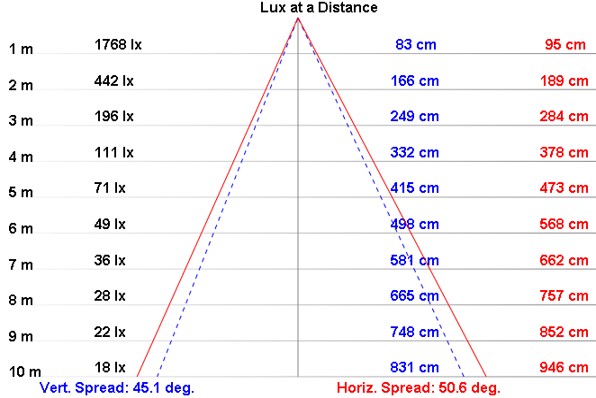

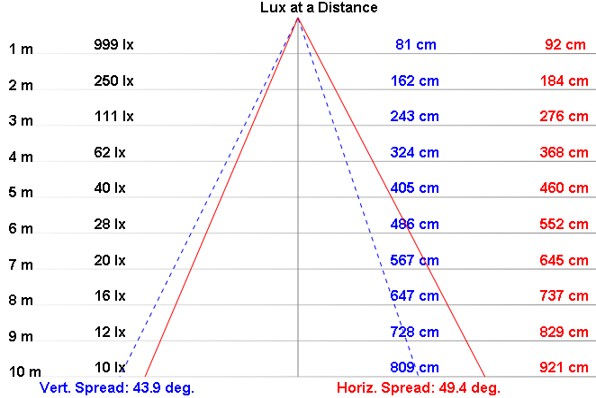

型號 圖面 光通量 照度(1m) 電源 消耗功率
NLL3-13SG-DC-SN2 PDF DXF 950 lm 850 lx DC24V 9W
NLL3-13SG-AC-SN2 PDF DXF AC100~240V 8W
NLL3-36SG-DC-SN2 PDF DXF 1,700 lm 1,600 lx DC24V 17W
NLL3-36SG-AC-SN2 PDF DXF AC100~240V 17W

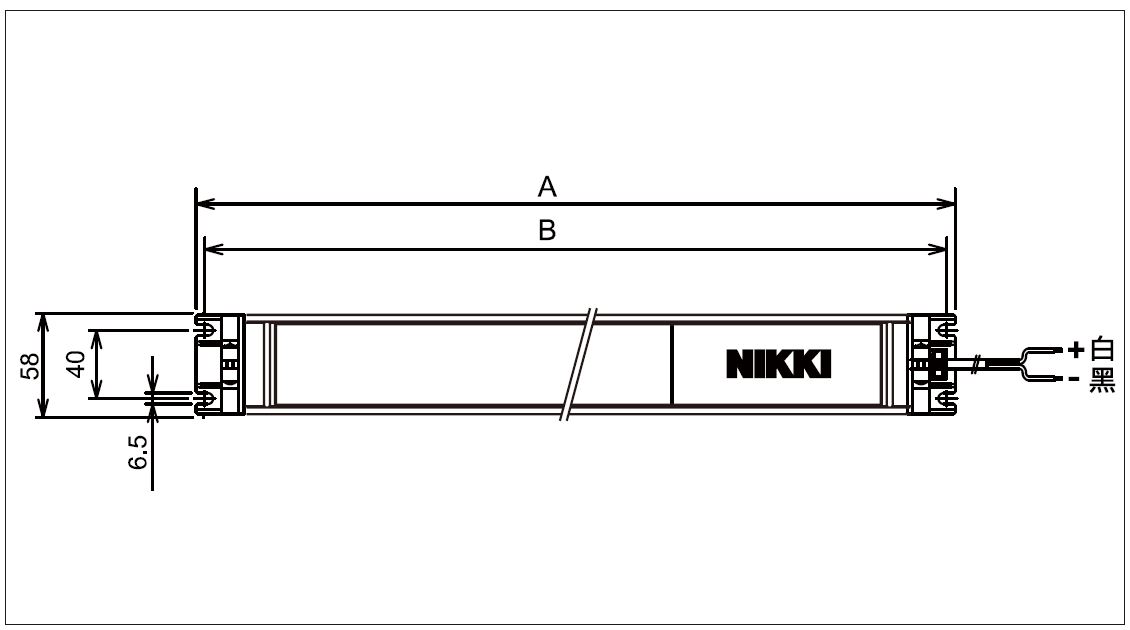

外觀尺寸圖

標準型

尺寸圖

※內含塑膠固定端蓋(NC-565)

型號 A B
NLL3-13SG-DC/AC-SN2 445 435
NLL3-36SG-DC/AC-SN2 730 720

選用配件



系列選定方法

  型號 燈筒材質 電源   選配
NLL3
  • ・13S
  • ・36S
  • G = 玻璃管材質
  • P = 聚碳酸酯材質
  • ・DC=DC24V
  • ・AC=AC100~240V
  • ※請使用單相交流電源。

  • SN2
  • ・電線保護套適用標準型 (單側浪管接頭)
  • ・電線保護套適用標準型 (雙側浪管接頭)
  • ・塑膠固定端蓋(NC-565)
  • ・固定鐡夾(NC-562、NC-562B)
  • ・帶插頭電線2M
