NLL3系列
特色

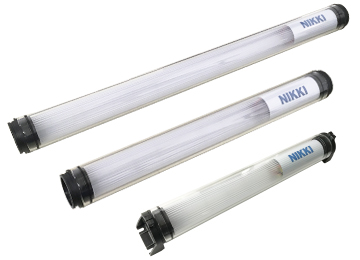

本製品是最適用於工具機內部照明的防水型LED燈。
與以往的日光燈式機內照明及NLL系列的安裝孔位相同，本體使用Ø58玻璃管使整體更為細長，價格也更經濟實在
具有高絕緣性，可對應靜電放電及放射性磁場雜訊、突波、 瞬間停電等變壓變動情況。
適用
工具機械內部照明、工業機械照明、設備機械照明
規格
| 色 温 | 5,700K |
|---|---|
| 本體顏色 | 黑色 |
| 期待壽命 | 環境温度40℃ 40,000小時 ※壽命是以初期照度減少至70%的情況 |
| 使用温度 | -10℃～40℃（指不結冰的情況下） |
| 本體材質 | 玻璃管 |
| 保護等級 | IP67 |
| 標準配線 | DC 3m （VCTF0.5mm2x2C） AC 3m （VCTF0.75mm2x2C） |
| 認 證 |
|
| 選用配件 | 本體材質：PC管 |
|---|---|
| 耐油電線 氟素油性油封 |
|
| 電線保護套（單側浪管接頭） 電線保護套（雙側浪管接頭） |
|
| 固定鐵夾（NC-562B） | |
| 塑膠端蓋（NC-565） | |
| 帶插頭電線2m（AC110V） |
無頻閃的溫和光源
IEEE 1789（照明頻閃影響與評估標準）中建議的安全頻閃率為 8%，而在約 3% 時人眼幾乎已無法察覺閃爍。
日機產品採用獨家設計，將頻閃率進一步降低至 2% 以下，不僅在一般靜態照片與影片拍攝時完全不會出現閃爍，使用 240fps 等高幀率設備進行拍攝也不會產生條紋閃爍。非常適合用於影像檢測、外觀檢查等需要高精度攝影或長時間肉眼觀察的應用場景。
※下圖為在日機產品光源照射下的情境
【一般LED】攝影時會觀察到閃爍和條紋
【日機產品】光線溫和均勻，無閃爍
標準機種一覧表
| 型號 | 電源 | 圖面 | 光通量 | 照度（1m） | 消耗功率 |
|---|---|---|---|---|---|
| NLL3-13CG-DC | DC24V | PDF DXF 3D STEP | 900 lm | 280 lx | 8W |
| NLL3-13CG-AC | AC100 - 240V | PDF DXF 3D STEP | |||
| NLL3-18CG-DC | DC24V | PDF DXF 3D STEP | 1,250 lm | 380 lx | 12W |
| NLL3-18CG-AC | AC100 - 240V | PDF DXF 3D STEP | |||
| NLL3-36CG-DC | DC24V | PDF DXF 3D STEP | 2,000 lm | 610 lx | 18W |
| NLL3-36CG-AC | AC100 - 240V | PDF DXF 3D STEP | |||
| NLL3-40CG-DC | DC24V | PDF DXF 3D STEP | 2,700 lm | 780 lx | 24W |
| NLL3-40CG-AC | AC100 - 240V | PDF DXF 3D STEP |
尺寸圖
標準型
| 型號/尺寸(mm) | A | B |
|---|---|---|
| NLL3-13CG-DC/AC | 389 | 415 |
| NLL3-18CG-DC/AC | 489 | 515 |
| NLL3-36CG-DC/AC | 674 | 700 |
| NLL3-40CG-DC/AC | 1,470 | 1,496 |
標準型 + NC565塑膠端蓋
| 型號/尺寸(mm) | A | B | C |
|---|---|---|---|
| NLL3-13CG-DC/AC | 389 | 435 | 445 |
| NLL3-18CG-DC/AC | 489 | 535 | 545 |
| NLL3-36CG-DC/AC | 674 | 720 | 730 |
| NLL3-40CG-DC/AC | 1,470 | 1,516 | 1,526 |
選用配件
- 13
- 18
- 36
- 40
-
C=
高功率LED型式 - G = 玻璃管
- P = PC管
- DC
=DC24V - AC
=AC100 - 240V - 無標示=無鏡頭
- L=附鏡頭（※見備註）
- 耐油電線
- 氟素油性油封
- 電線保護套適用標準型（單側浪管接頭）
- 電線保護套適用標準型（雙側浪管接頭）
- 固定鐵夾（NC-562B）
- 塑膠製固定端蓋（NC-565）
- 帶插頭電線2m（AC110V）
NLL3系列選定方法
| 型號 | 尺寸 | LED | 材質 | 電源 | 鏡頭 | 選配 |
|---|---|---|---|---|---|---|
| NLL3 |
|
|
|
|
|
|
※L=附鏡頭，此規格需逹最低訂購量，詳情請洽業務。
