LED警示燈


NLA70系列

單色警示燈,LED警示燈,單層警示燈,三色燈,導光柱型警示燈,台灣警示燈,NLA70系列

特色

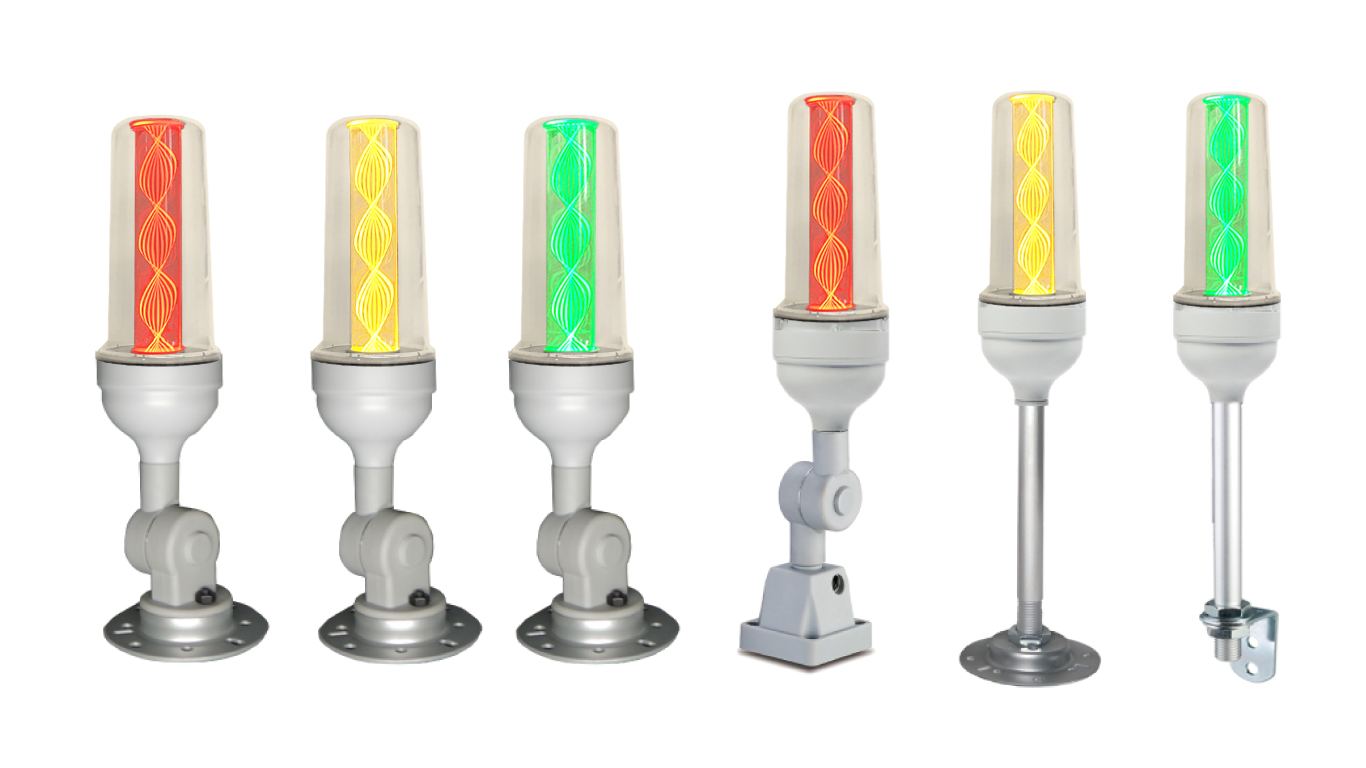

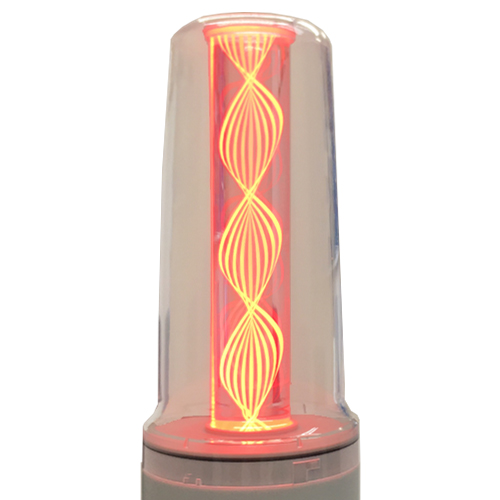

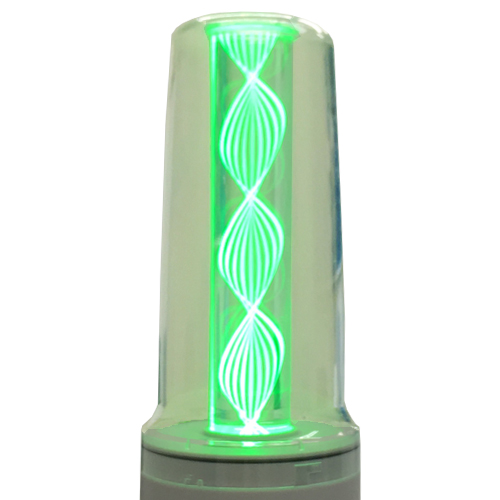

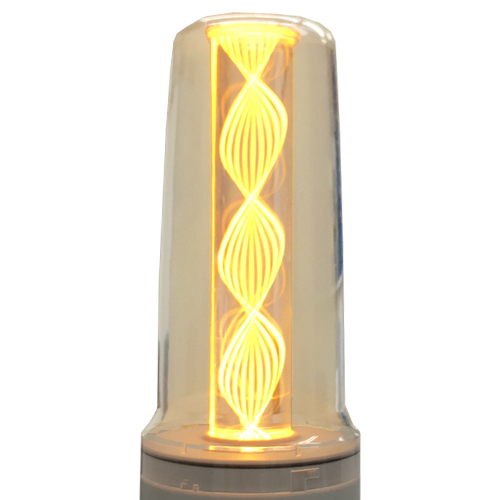

經由導光柱發光的紅、黃、綠共3色警示燈,透過透明外殼,讓發光面由各個角度都能輕易看見,光源更均勻視角更廣。

獨自開發的保護迴路設計,對於突入電源或突波或瞬間停電,皆具保護作用。並通過振動測試、絶緣抵抗測試,是相當安全的設計。

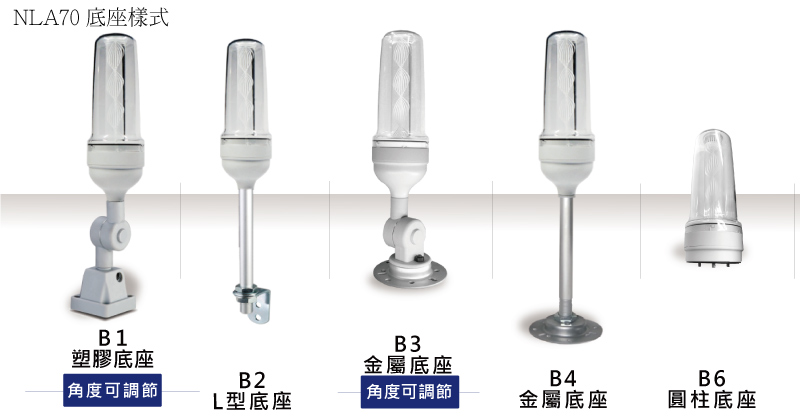

有各式的底座供客戶選擇,以搭配其孔位設計,再加上折疊式的底座設計可去除以往機台運送時需拆卸燈具的困擾,增加其便利性。

警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器
警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器
警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器

適用

FA機械運作狀態顯示(注意及提醒)、室內停車場空位表示、遊戲機台狀態表示


規格

期待壽命 環境温度25℃ 60,000小時
※壽命是以初期照度減少至70%的情況
使用温度 -10℃~40℃ (指不結冰的情況下)
保護等級 IP53
材      質 聚碳酸酯纖維
電線長度 800mm(3B1D/3B3D/3B6D)
750mm(3B2D/3B4D)
蜂鳴器設計 85dB(在1米處量測)
認      証 ceマーク

警示燈 NLA70系列 購買 說明書


標準機種一覧表

型號 電源 顏色 消耗電力
NLA70 DC24V R(紅) 1.5W
Y(黄) 1W
G(綠) 1W

尺寸圖

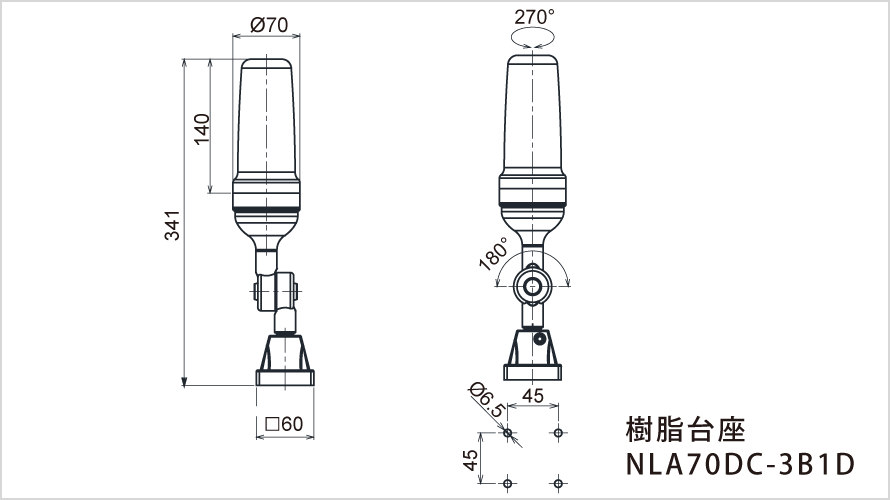

塑膠底座:B1

警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器 底座樣式塑膠底座座

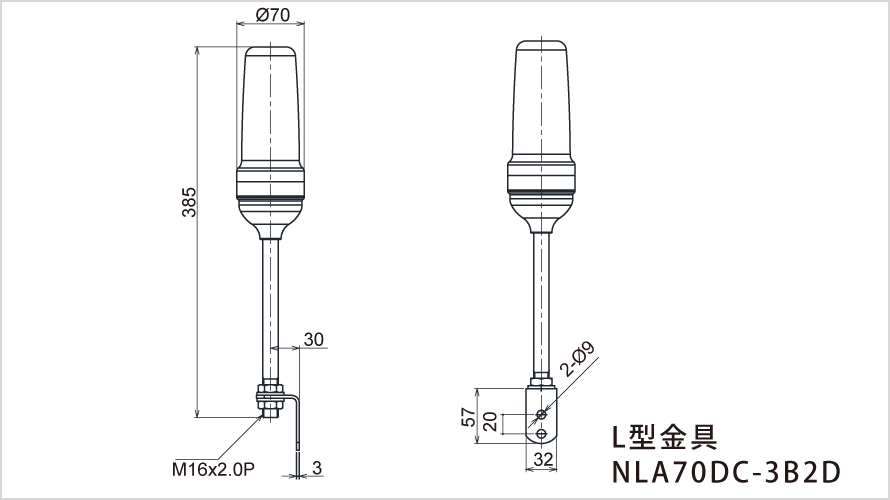

L型底座:B2

警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器 L型底座B2

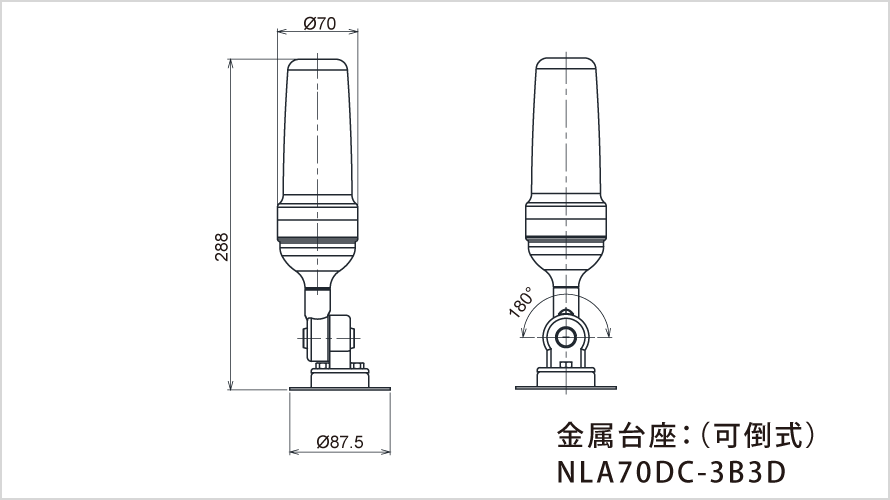

金屬底座:(角度可調節式)B3

警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器 金屬底座角度可調節式

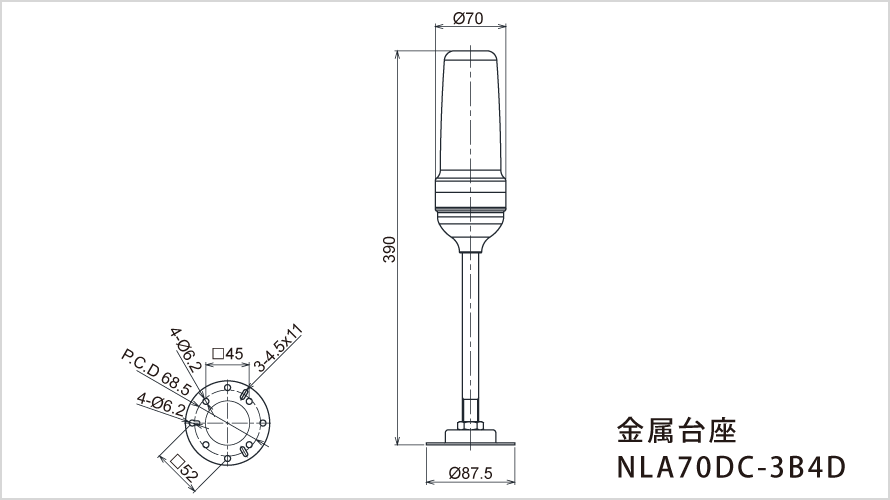

金屬底座:B4

警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器金属台座

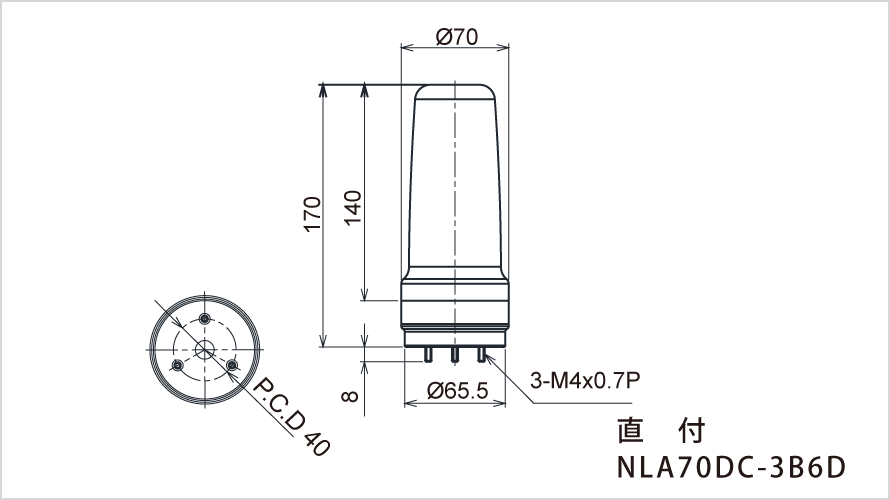

固定底座:B6

警示燈,單色警示燈,三色警示燈,台灣警示燈,光柱型警示燈.警示燈蜂鳴器 固定底座

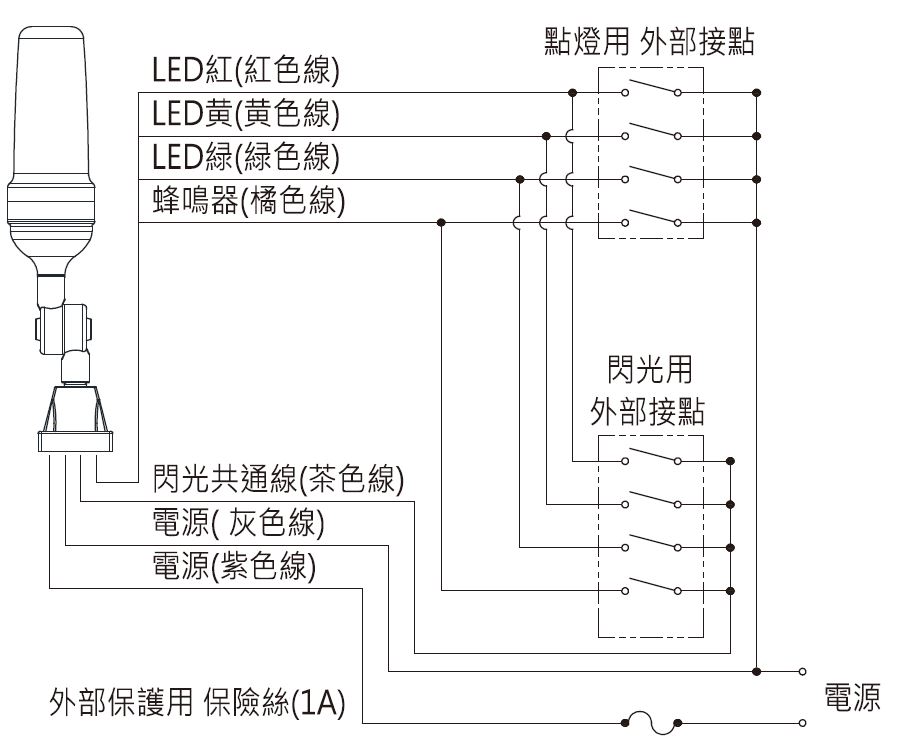

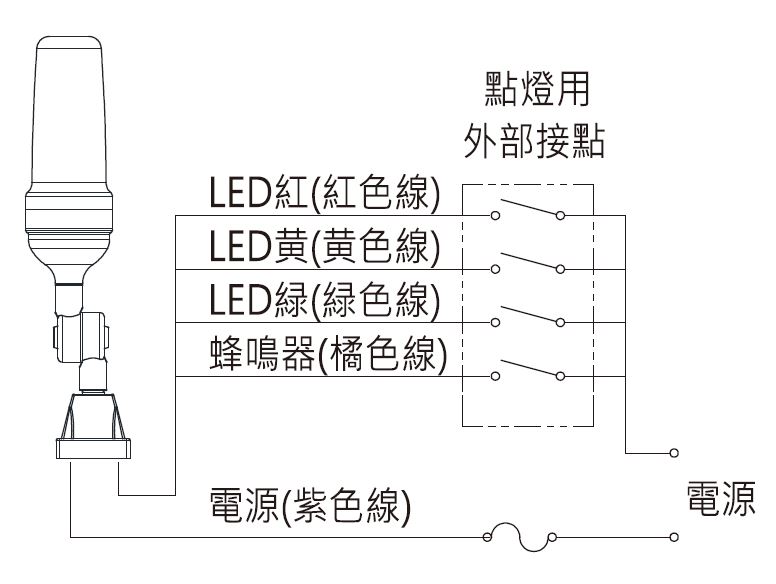

配線圖(DC)/ 信號線配色一覽表

LED警示燈配線圖

LED警示燈配線圖

配線圖(DC)/ 信號線配色一覽表

  信號線配色一覽表
紅色燈
黄色燈
綠色燈
蜂鳴器
閃光共通線
電源線

型式選定方法

型號 電源 底座   閃爍 蜂鳴器 顏色
NLA70
  • DC
    =DC 24V
  • B1
    =塑膠底座
  • B2
    =L型底座
  • B3
    =金屬底座(角度可調節)
  • B4
    =金屬台座
  • B6固定座
  • D
  • ・無標示
     =無閃爍
  • ・S
     =有閃爍
  • 無標示
    =無聲響
  • Z
    =有蜂鳴
  • R=紅
  • Y=黃
  • G=綠
