積層式LED警示燈

( NLA50系列 )

LED警示燈

NLA50系列 | 標準型警示燈

警示燈,LED警示燈,三色燈,警報燈,NLA50系列,多層式,塔燈,警報燈

特色

紅、黃、綠三色作為固定多層式LED警示燈裝置。

具有明亮、輕盈、低價格、低電力消耗功率各項優點。

警示燈透明燈罩加強光線折射穿透，更能清晰反應訊號狀況。

適用

半導體產業、工具機、自動化控制、車道出入口、停車場。

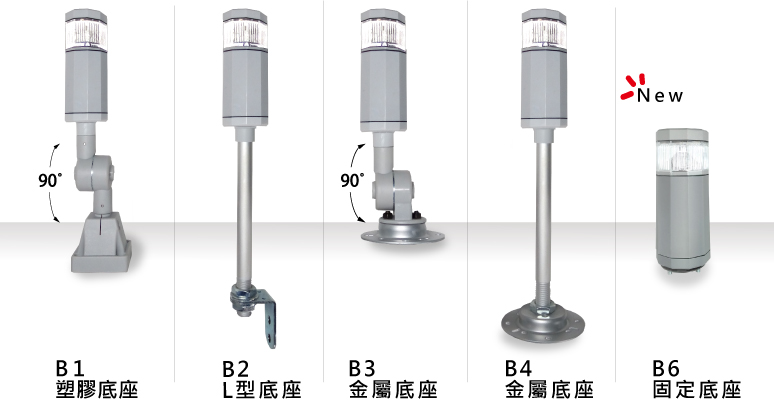

底座樣式

警示燈,三色燈之底座樣式選用,多層式,層積燈

規格

期待壽命 環境温度25℃ 60,000小時
※壽命是以初期照度減少至70%的情況
使用温度 -10℃～40℃ （指不結冰的情況下）
保護等級 IP53
電        源 DC24V
本體材質 尼龍
標準配線 塑膠底座        800 mm（UL1007×AWG22）
L型底座          750 mm（UL1007×AWG22）
金屬底座        850 mm（UL1007×AWG22）
B6塑膠底座    850 mm（UL1007×AWG22）
認       証          ce認証 fcc認証
選用配件 閃爍
蜂鳴器：音量最大95db(在1m處測量)
※蜂鳴斷續音(58次/分)需由閃爍共通線觸發

警示燈NLA50系列購買 說明書

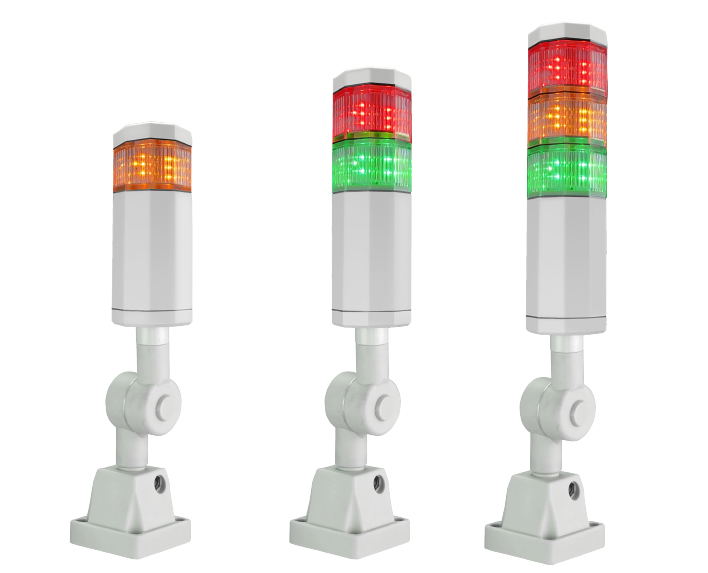

NLA50-A系列

層數可選擇一到三層。

經濟實惠而簡潔的設計，不論哪個方向皆能被清楚地看見。

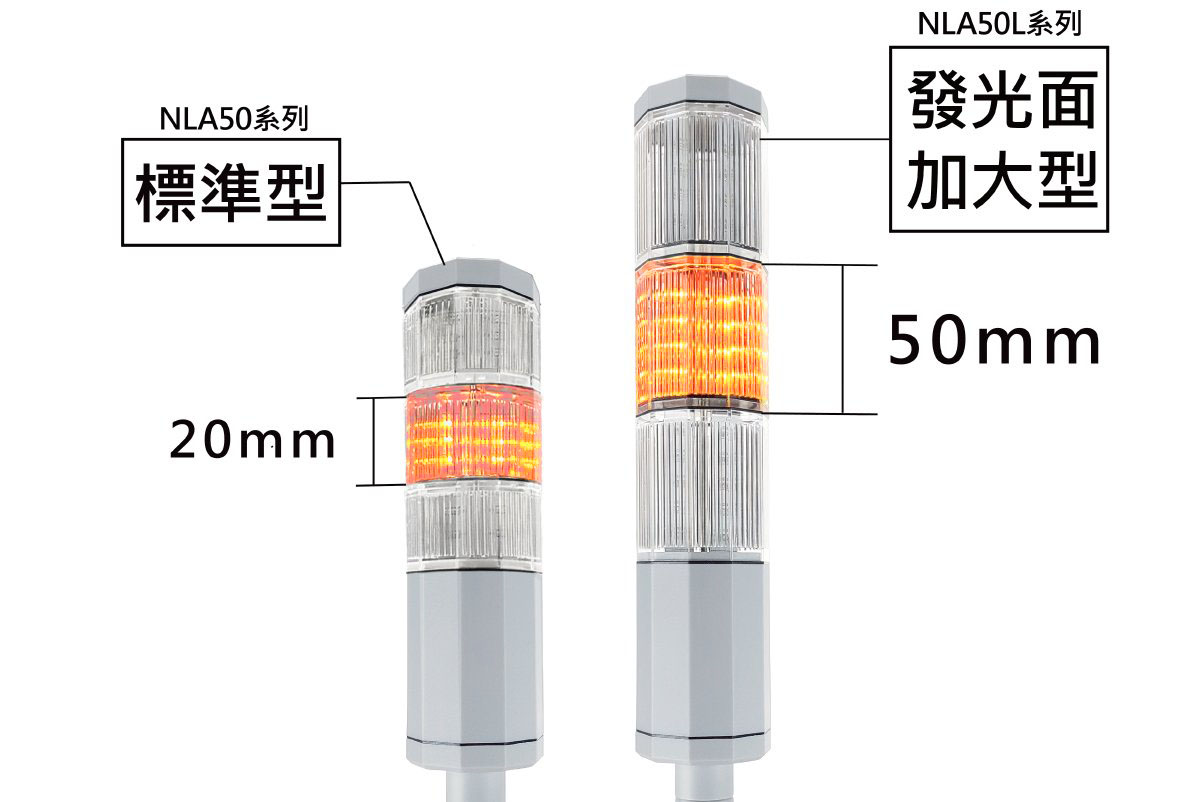

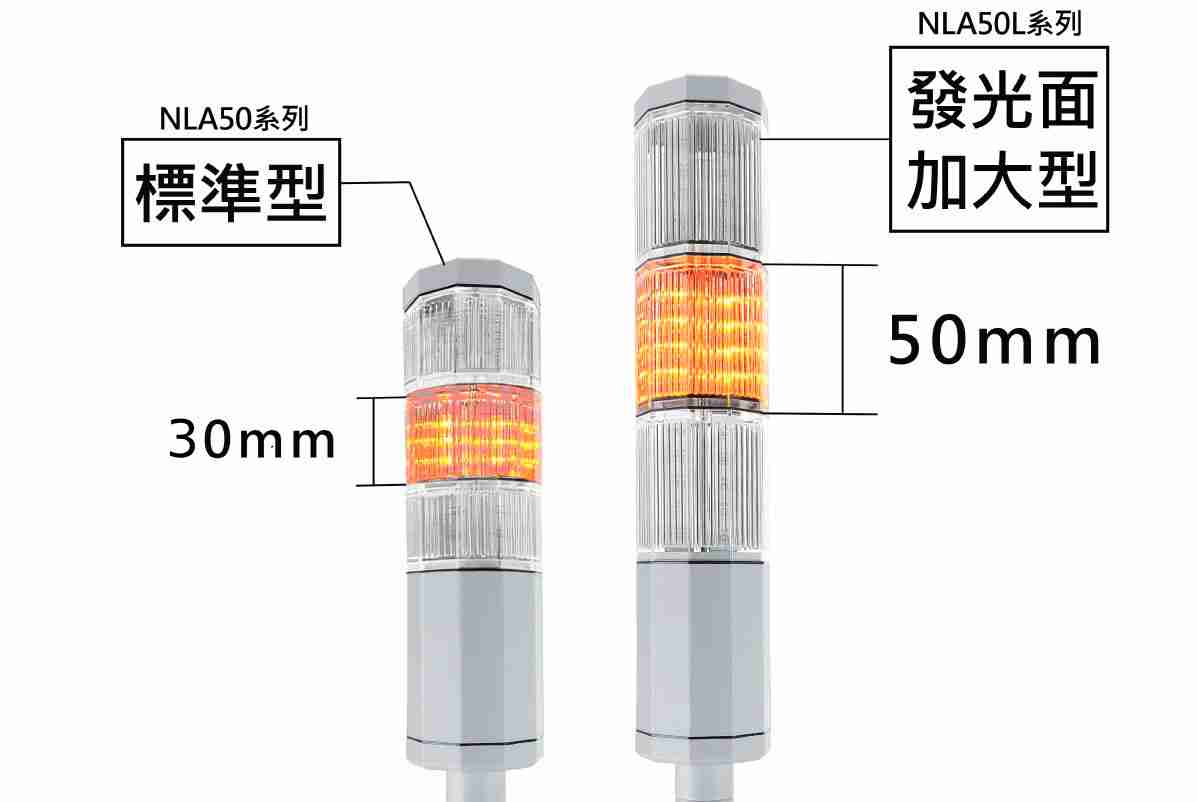

NLA50L-A系列

固定三層燈色。

發光面加大，在遠處也能輕鬆辨識燈色。

標準型機種一覧表

型號 層數 底座 圖面 圖面（85db） 電源 顏色 消耗電力
NLA50DC-1B1D-A 1層 塑膠底座 PDF  DXF  3D STEP PDF  DXF  3D STEP DC24V AR(紅) / AY(黃) 0.8W
NLA50DC-1B2D-A L型底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-1B3D-A 金屬底座
(角度可調)		 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-1B4D-A 金屬底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-1B6D-A 固定底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B1D-A 2層 塑膠底座 PDF  DXF  3D STEP PDF  DXF  3D STEP A(紅綠)
※顏色固定		 1.4W
NLA50DC-2B2D-A L型底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B3D-A 金屬底座
(角度可調)		 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B4D-A 金屬底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-2B6D-A 固定底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B1D-A 3層 塑膠底座 PDF  DXF  3D STEP PDF  DXF  3D STEP A(紅黃綠)
※顏色固定		 2.4W
NLA50DC-3B2D-A L型底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B3D-A 金屬底座
(角度可調)		 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B4D-A 金屬底座 PDF  DXF  3D STEP PDF  DXF  3D STEP
NLA50DC-3B6D-A 固定底座 PDF  DXF  3D STEP PDF  DXF  3D STEP

標準型-型號選定方法

型號 發光面 電源 層數 底座 本體色 閃 爍 蜂鳴器 顏色 外殼
NLA50
  • 無標示
    =標準型
  • L
    =大發光面
  • DC
    =DC 24V
  • 1
  • 2
  • 3
  • B1
    =塑膠底座(角度可調節)
  • B2
    =L型底座
  • B3
    =金屬底座(角度可調節)
  • B4
    =金屬底座
  • B6
    =固定底座
  • D
    =灰色
  • 無標示
    =無閃爍
  • S
    =閃爍
  • 無標示
    =無聲響
  • Z
    =85db蜂鳴
  • RZ
    =85db蜂鳴斷續音
  • HZ
    =95db蜂鳴
  • HRZ
    =95db蜂鳴斷續音

    ※蜂鳴斷續音(58次/分)需由閃爍共通線觸發
  • A
    =紅、黃、綠(三層)
    =紅、綠(二層)
  • AY=黃(一層)
  • AR=紅(一層)
  • 不指定
    =透明
  • S
    =乳白

NLA50系列 | 晶鑽型警示燈

警示燈,三色燈,警報燈,LED警示燈,警報燈,NLA50系列,多層式,塔燈,

特色

發光面積大、照度清晰、低電力消耗功率優點。

使用紅、黃、綠、藍、白五色多層式LED之警示燈裝置。

警示燈的燈色排序可以專門制定安排。

使用定電流驅動方式，即使輸入電壓變動也能保持燈具亮度不變，並且能增加LED的壽命。

獨自開發的保護迴路設計，針對電源接通瞬間的突波及不穩定電流或瞬間斷電，皆具保護作用。

適用

半導體產業、工具機、自動化控制、車道出入口、停車場。

影片介紹

規格

期待壽命 環境温度25℃ 60,000小時
※壽命是以初期照度減少至70%的情況
使用温度 -10℃～40℃ （指不結冰的情況下）
保護等級 IP53
電       源 AC/DC24V
本體材質 尼龍
標準配線 塑膠底座        800 mm（UL1007×AWG22）
L型底座          750 mm（UL1007×AWG22）
金屬底座        850 mm（UL1007×AWG22）
B6塑膠底座    850 mm（UL1007×AWG22）
認       証         ce認証 fcc認証
選用配件 閃爍
蜂鳴器：音量最大95db(在1m處測量)
※蜂鳴斷續音(58次/分)需由閃爍共通線觸發

警示燈NLA50系列購買 　 說明書

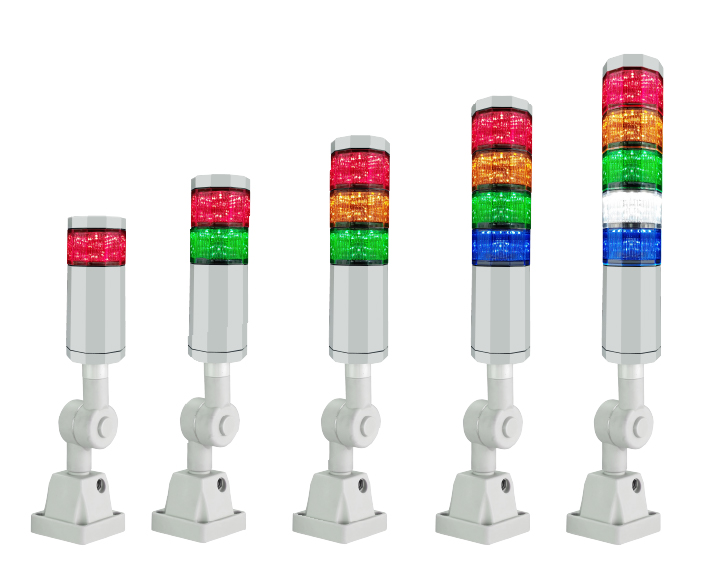

NLA50系列

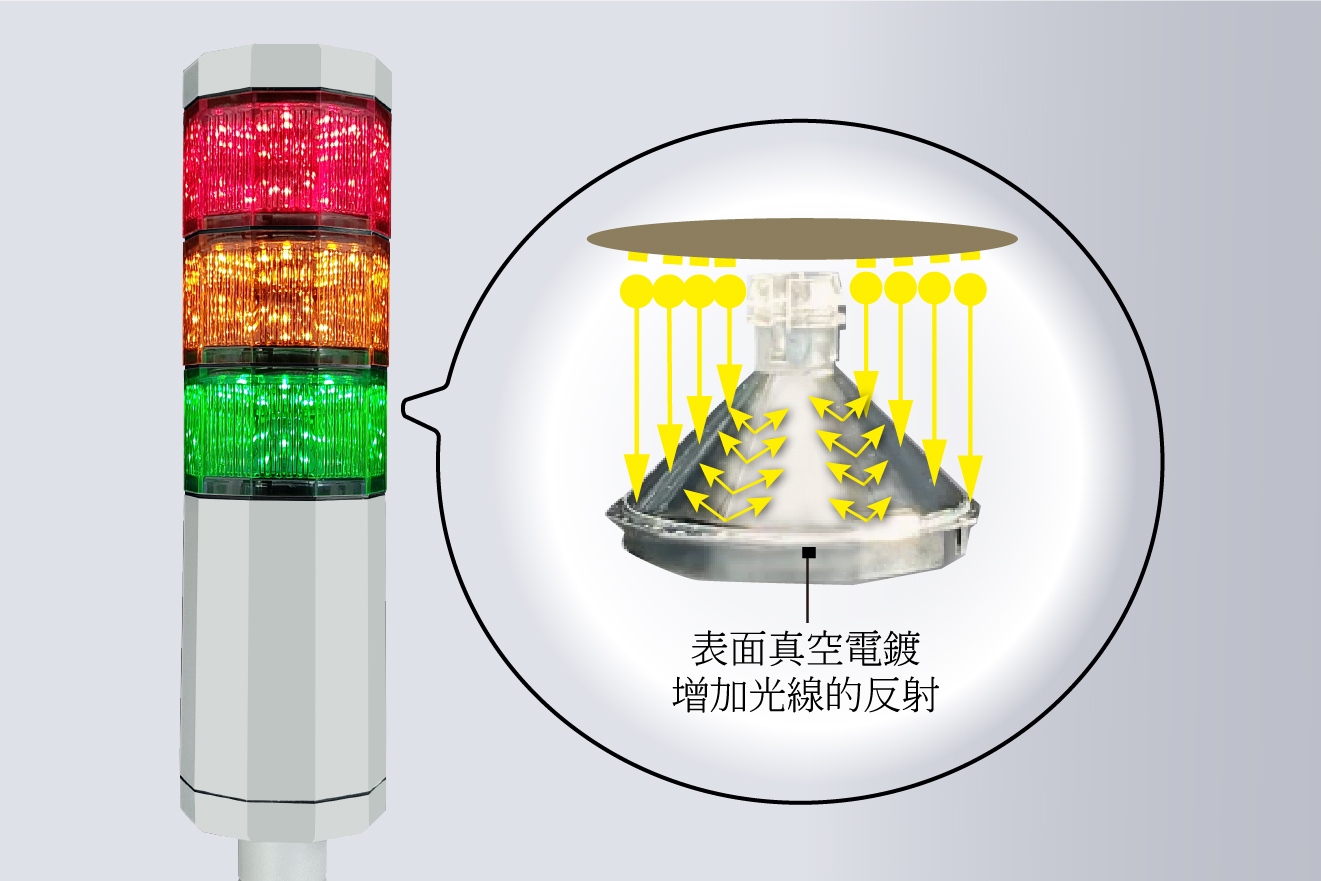

晶鑽型警示燈，採用反光杯燈罩結構；層數1-5層可以選擇。

反光面積更大、更明亮、360度均勻發光。

警示燈,警報燈,晶鑽型結構

晶鑽型機種一覧表

型號 電源 顏色 消耗電力
NLA50 AC/DC24V R（紅） 1W
Y（黃） 1W
G（綠） 0.4W
B（藍） 0.5W
W（白） 0.4W

晶鑽型-型號選定方法

型號 電源 層數 底座 本體色 閃爍 蜂鳴器 顏色 外殼
NLA50
  • DC
    =AC/DC 24V
  • 1
  • 2
  • 3
  • 4
  • 5
  • B1
    =塑膠底座(角度可調節)
  • B2
    =L型底座
  • B3
    =金屬底座(角度可調節)
  • B4
    =金屬底座
  • B6
    =固定底座
  • D
    =灰色
  • 無標示
    =無閃爍
  • S
    =閃爍
  • 無標示
    =無聲響
  • Z
    =85db蜂鳴
  • RZ
    =85db蜂鳴斷續音
  • HZ
    =95db蜂鳴
  • HRZ
    =95db蜂鳴斷續音

    ※蜂鳴斷續音(58次/分)需由閃爍共通線觸發
  • R　=紅
  • Y　=黃
  • G　=綠
  • B　=藍
  • W　=白
  • 不指定
    =透明
  • S
    =乳白

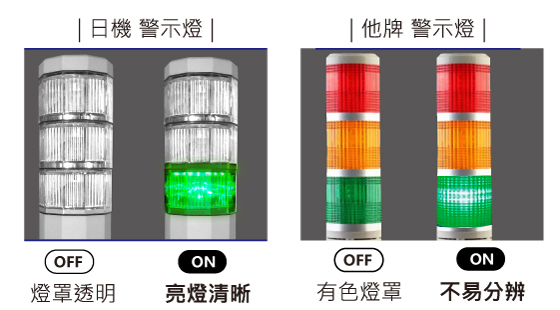

其他品牌警示燈與日機的警示燈的比較實例I

日機警示燈採用透明外罩材質；警示燈亮燈照亮了整個透明外罩;在遠處容易辦識是否有亮燈；減少誤判及疏忽。

警示燈亮度比較表

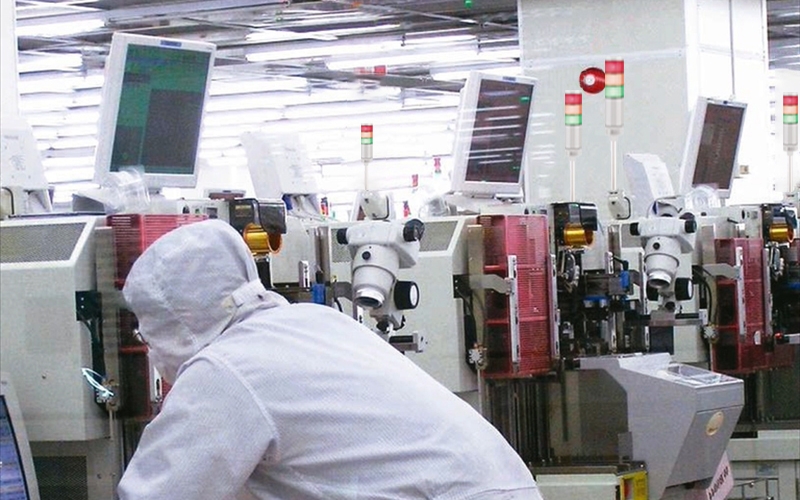

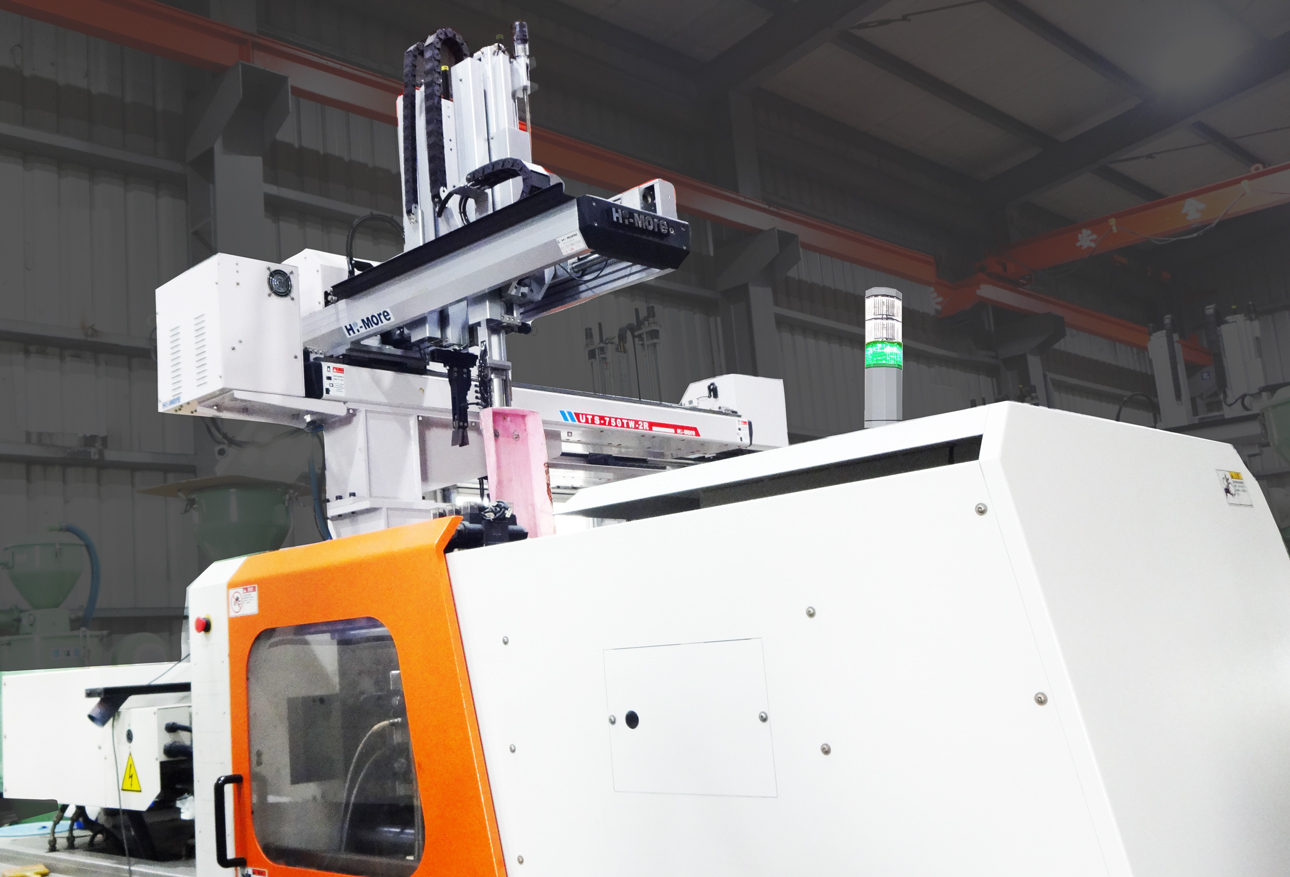

使用實例

LED安裝實例

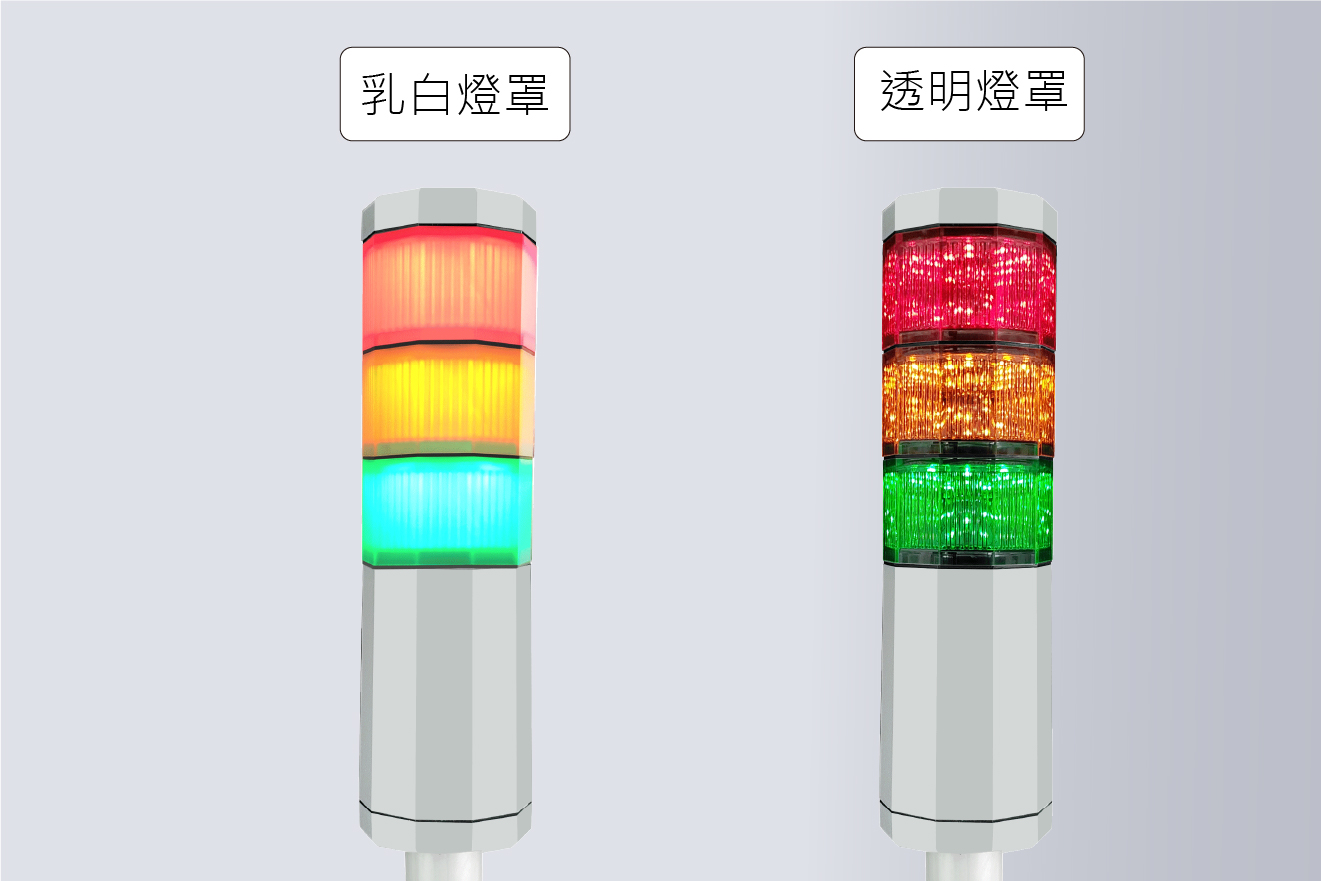

警示燈燈罩介紹

透明燈罩警示燈,乳白燈罩警報燈

燈罩可依照用途選擇透明或者乳白色。

在工廠內部想從遠處辨識，並防止誤認或漏看的情形時推薦選用透明燈罩。

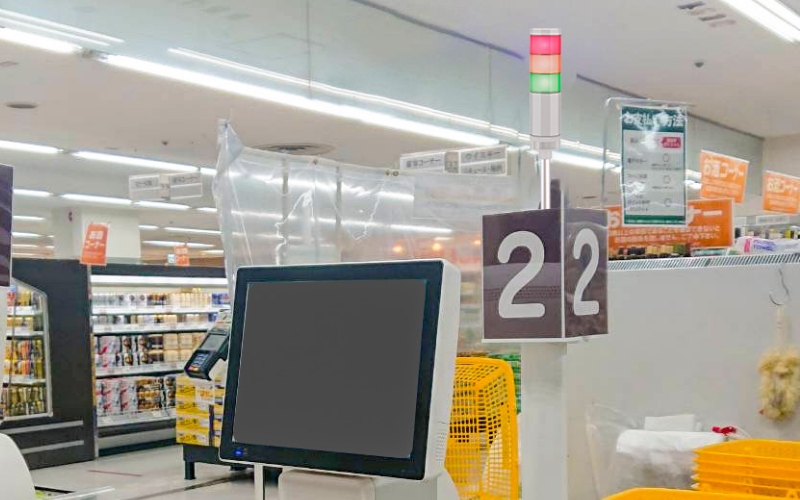

在超市的收銀台或辦公室內等近距離能識別的場合，則推薦使用散發燈色較淡，能夠保護眼睛的乳白色燈罩。

透明燈罩：工廠、倉庫、停車場等

工廠或倉庫等

乳白色燈罩：收銀台、辦公室等

收銀台或辦公室等

特色

  1. 小型化設計，節省空間。
  2. 可開迴路對應，直接由PLC控制。
  3. 可藉由本體傾斜角度變更點燈標示位置。
  4. 本體使用尼龍，具備耐熱、耐油等優點。

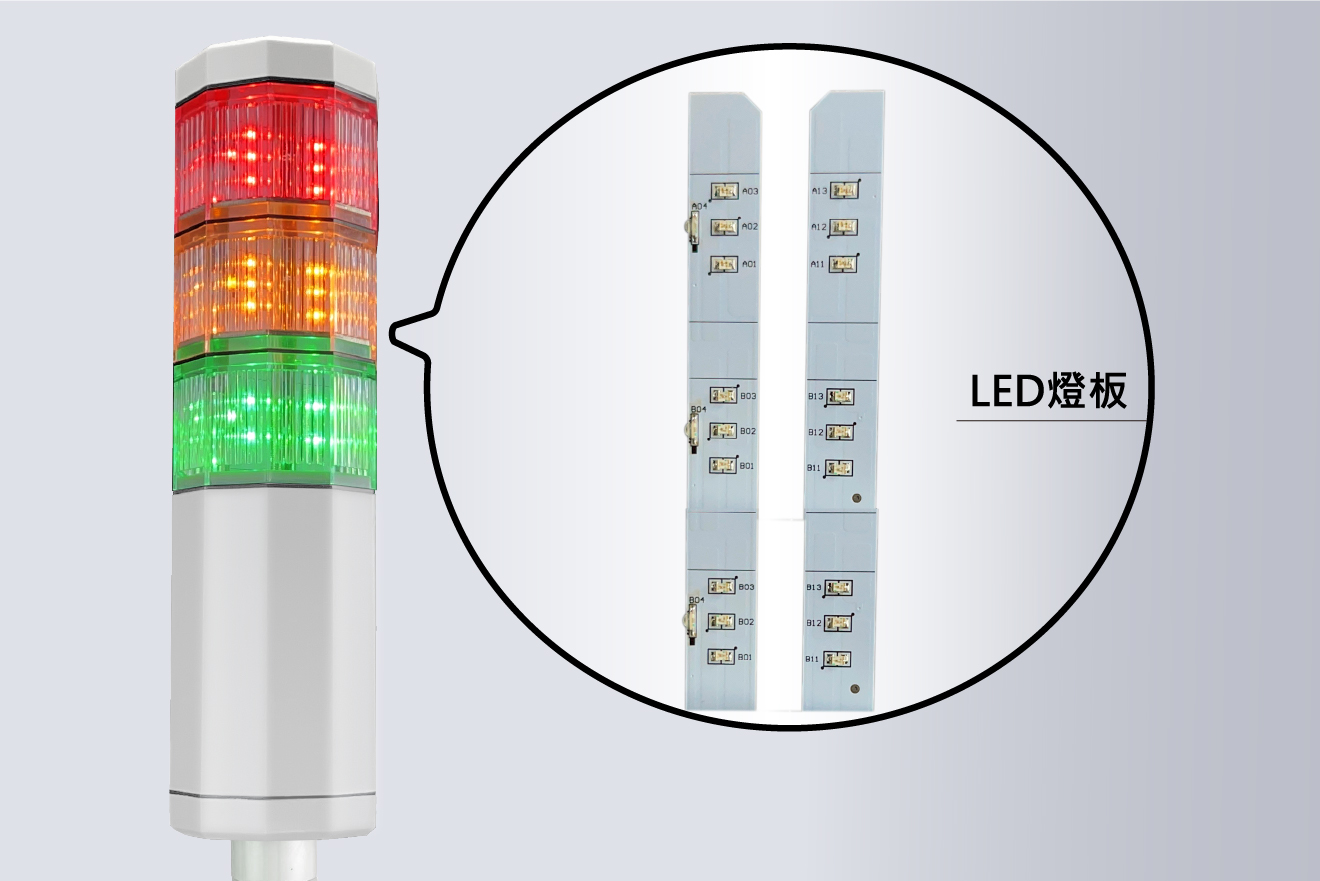

  5. 可自由變化LED模組，隨客戶需求更換各色燈層。
  6. 已取得CE/FCC驗證。通過震動測試、絕緣抵抗測試、等各種測試。
  7. 另有擴散式樣，光罩內置的反射面，可使光線折射穿透燈罩，各層均勻發光。
  8. 獨家十角形燈罩設計，並藉由內部曲線鏡面、由燈罩全面發出光亮、更可輕易辨識。

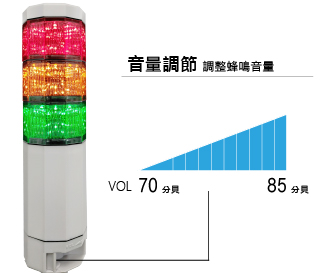

  9. 蜂鳴器的共鳴設計，增大音量，最高可達95分貝(在1m處量測)，噪音較大的工廠也可使用。

尺寸圖

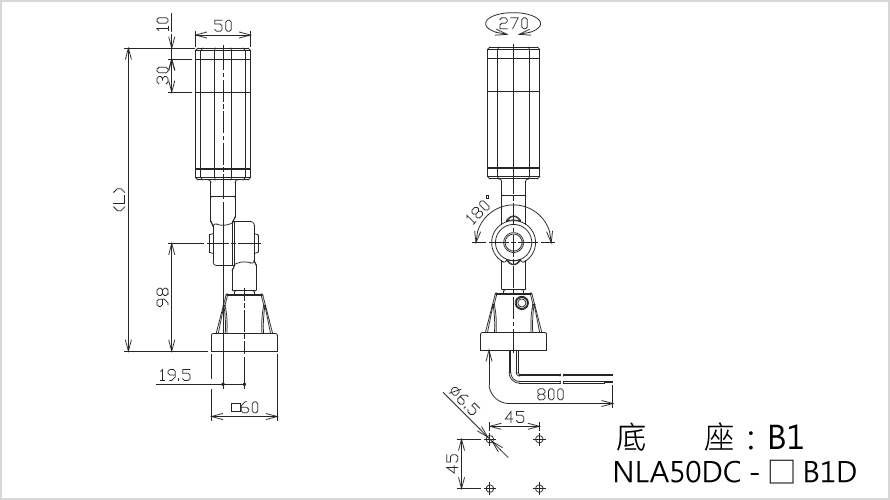

塑膠底座：B1

樹脂台座の寸法

NLA50DC-□B1D L座尺寸表
NLA50DC- 1B1D 2B1D 3B1D 4B1D 5B1D
L（mm） 276 306 336 366 396

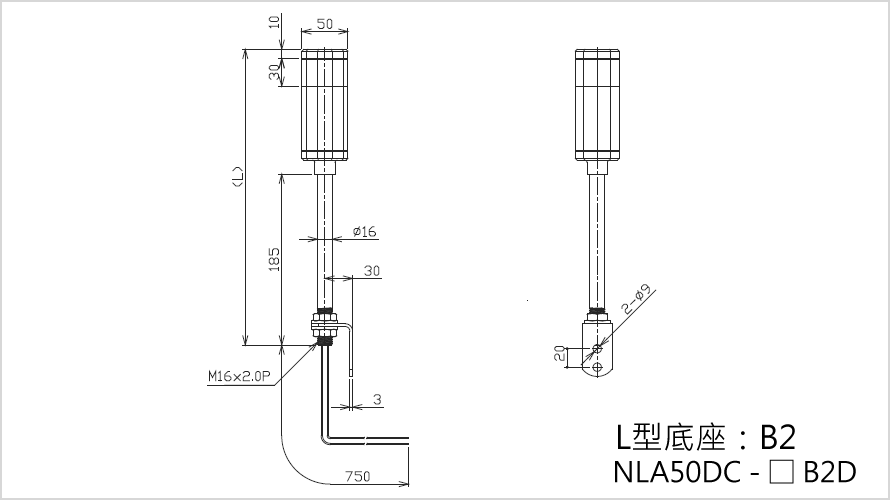

L型底座：B2

L型底座尺寸圖

NLA50DC-□B2D L座尺寸表
NLA50DC- 1B2D 2B2D 3B2D 4B2D 5B2D
L（mm） 320 350 380 410 440

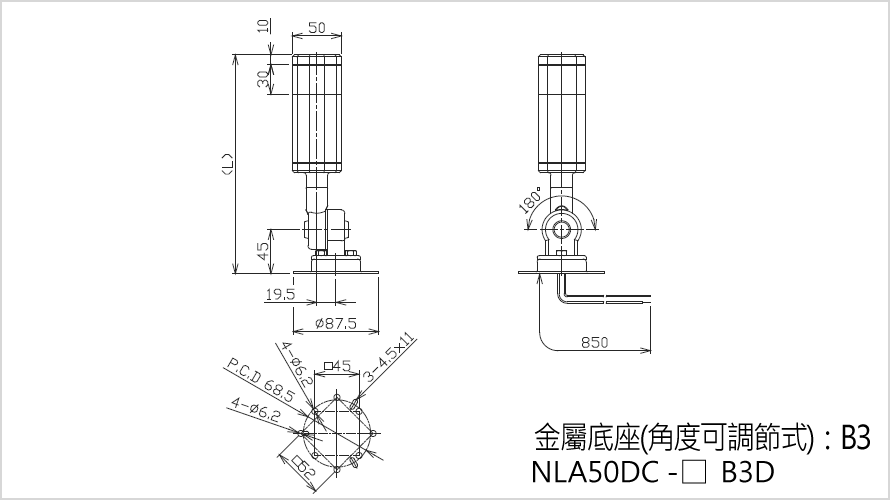

金屬底座：（角度可調節式）B3

角度可調節式金屬底座圖面

NLA50DC-□B3D L座尺寸表
NLA50DC- 1B3D 2B3D 3B3D 4B3D 5B3D
L（mm） 223 253 283 313 343

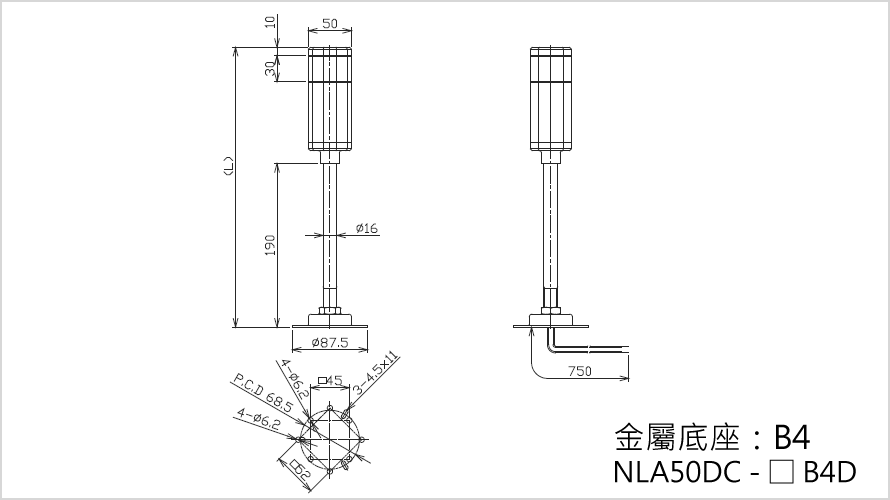

金屬底座：B4

金属台座圖面

NLA50DC-□B4D L座尺寸表
NLA50DC- 1B4D 2B4D 3B4D 4B4D 5B4D
L（mm） 325 355 385 415 445

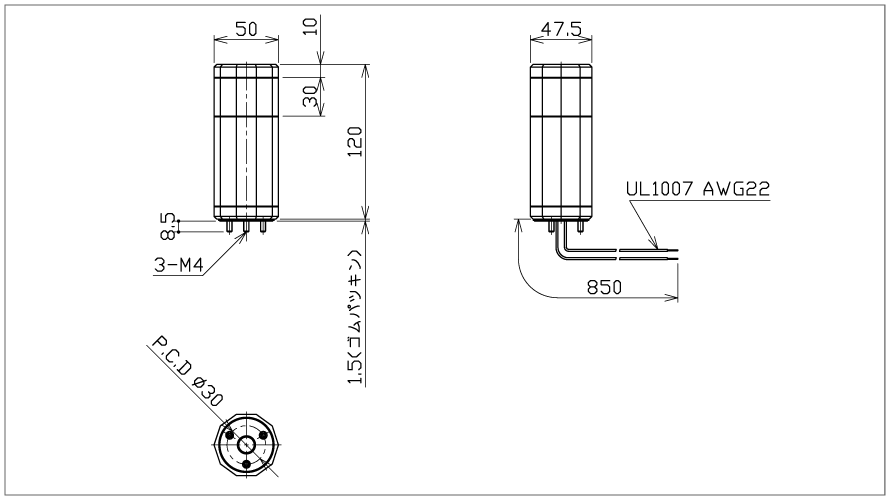

固定底座：B6

B6指腹型底座

NLA50DC-□B6D L座尺寸表
NLA50DC- 1B6D 2B6D 3B6D 4B6D 5B6D
L（mm） 120 150 180 210 240

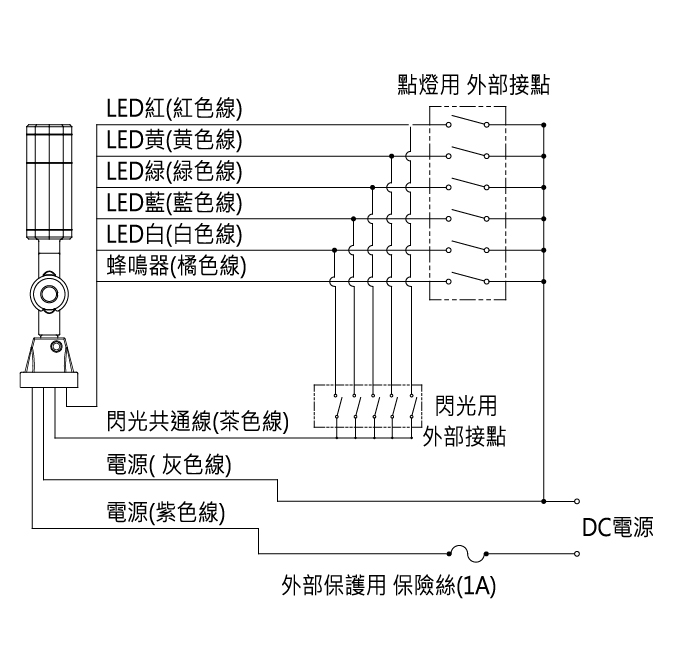

配線圖（DC）

三色燈,警示燈

NLA50配線圖

NLA50配線

信號線配色

  信號線配色一覽表
紅色燈 紅
黄色燈 黄
綠色燈 綠
青色燈 青
白色燈 白
蜂鳴器 橘
閃光共通線 茶
共通線 紫
