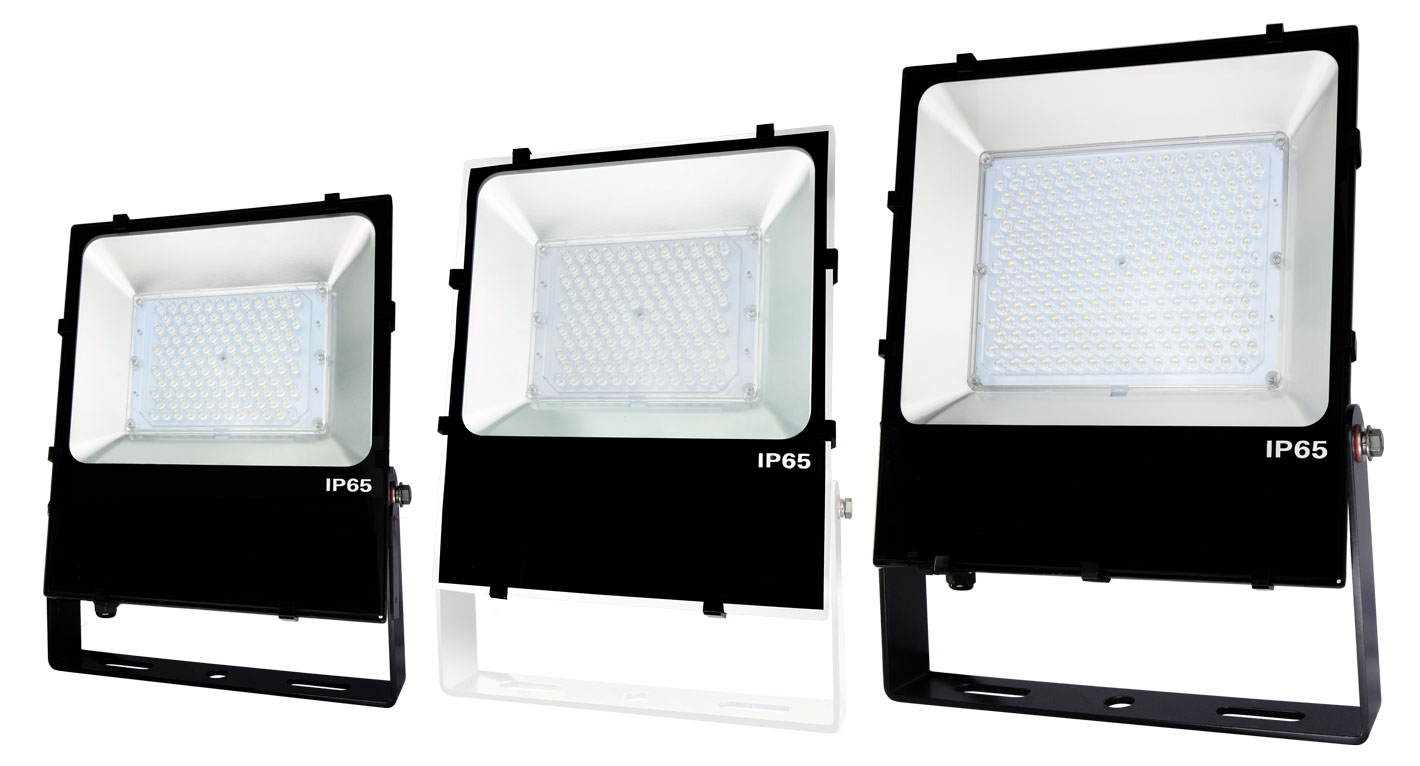

特色
用於戶外的投光燈，適合用在建築物外牆照明、廣告看板照明。
雷擊突波保護設計，保護燈具避免因打雷而造成的傷害。
主體由壓鑄鋁製成能提供良好散熱，支臂和螺栓選用不銹鋼製成，支架使用耐候性塗裝增強抗候能力，即使將其永久安裝在戶外也具有足夠的耐用性。
提供選配的支臂使用不鏽鋼材質並塗裝耐候塗料，具備耐鹽、耐酸及耐腐蝕等特性，提供戶外長期安裝的有效性及安全性。
燈具的消耗功率有5種類型，並且可以選擇30°，60°和120°的3種配光角，針對不同場合進行安裝。
適用
工廠照明、倉庫照明、工地照明、夜間施工照明、土木工程及建築物現場照明。
-
廣告看板照明 -
廣告看板照明
規格
| 色温 | 5,700K / 4,000K |
|---|---|
| 期待壽命 | 環境温度25℃ 60,000小時 ※壽命是以初期照度減少至70%的情況 |
| 演色性 | Ra80 |
| 使用温度 | -30℃～45℃ （指不結冰的情況下） |
| 保護等級 | IP65 |
| 標準配線 | 1.5m（2PNCT0.75mm2X3C） |
| 認 証 |
|
| 配光角度 | 30° / 60° / 120° |
| 本體材質 | 鋁合金 |
| 玻璃鏡面 | 鋼化玻璃 |
| 固定架 | 不銹鋼 |
室外固定安裝
支臂材質、螺栓等五金配件選用SUS不銹鋼材質，非常適合下雨、刮風的環境，由於它不會生鏽適合戶外場合使用，例如招牌照明。
防塵防水
防護等級為IP65，防塵防水LED投光燈。
可在室內和室外使用，例如廣告招牌、土木工程現場、建築工地。
電源保護
獨自開發的保護迴路設計，對於突入電流或突波或瞬間停電，皆具保護作用；並具有高絕緣性的安全設計
採用世界全球信賴度高的LED。
雷擊突波保護
使用防雷設計來防止雷擊突波，進而保護燈具避免因打雷而造成的傷害。(突波波形8/20μs，可能造成10KA的放電)
若發生直接雷擊或感應雷擊時，可能由電線傳導突波，造成電子機械的損壞。本燈具產品內加裝含有防雷的突波保護器。
對線承受為±6kV
是國際標準的3倍
對地承受為±15kV
是國際標準的3.75倍
SPD（避雷器）
藉由限制雷電產生的瞬間波動電流(浪湧)來保護LED投光燈
一般的落雷會發生數十kV以上的電擊，但是本LED燈具電源IC與接地之間有設置SPD，所以如電擊發生時，會從突破經由SPD及接地，放流回地面。
※使用本燈具時，請務必接地
配光曲線數據

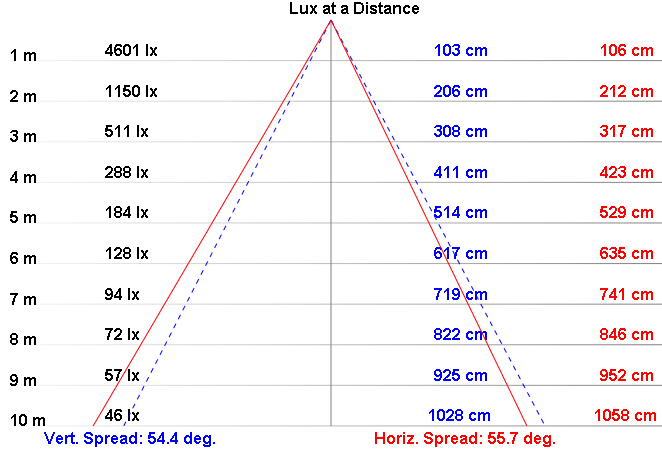

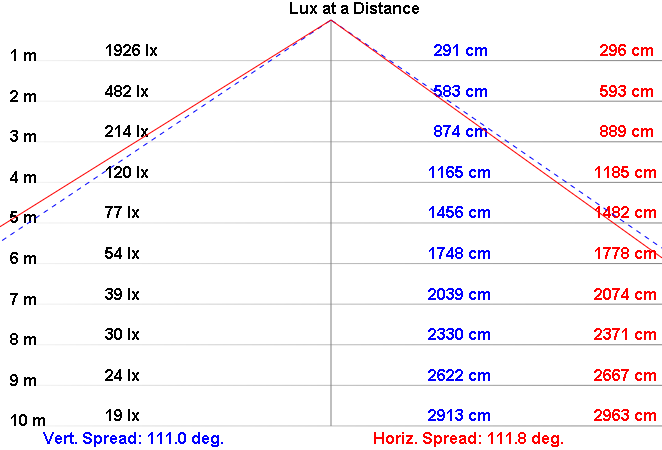

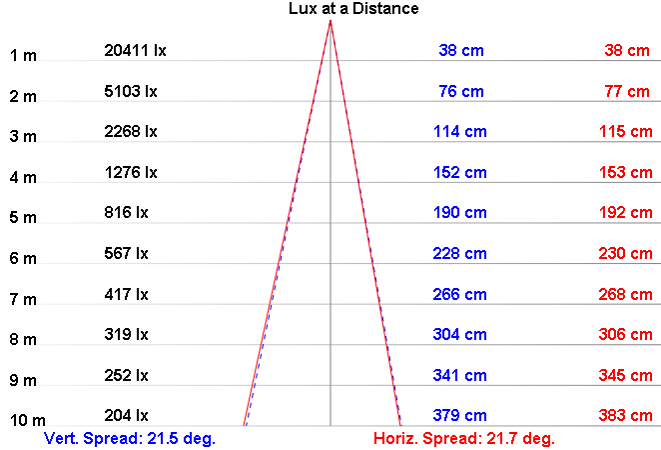

NLFL50A
配光角30°
配光角60°
配光角度120°

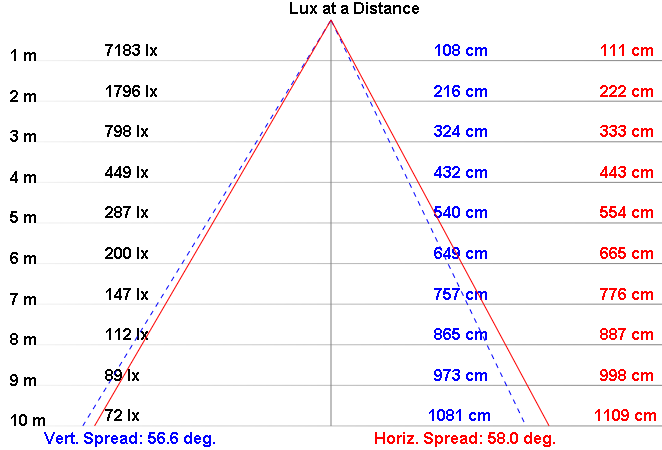

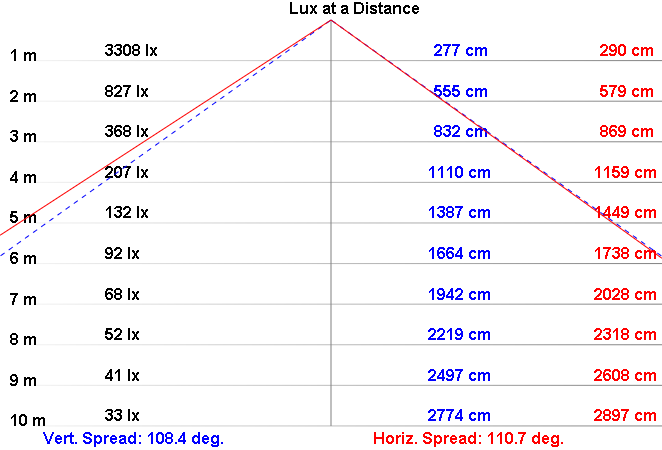

NLFL80A
配光角30°
配光角60°
配光角度120°

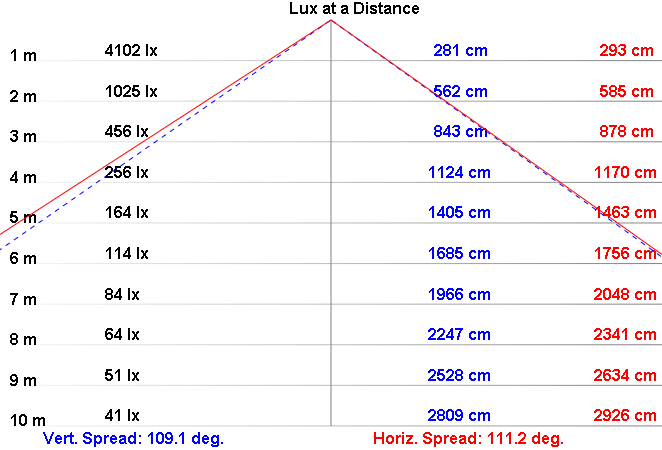

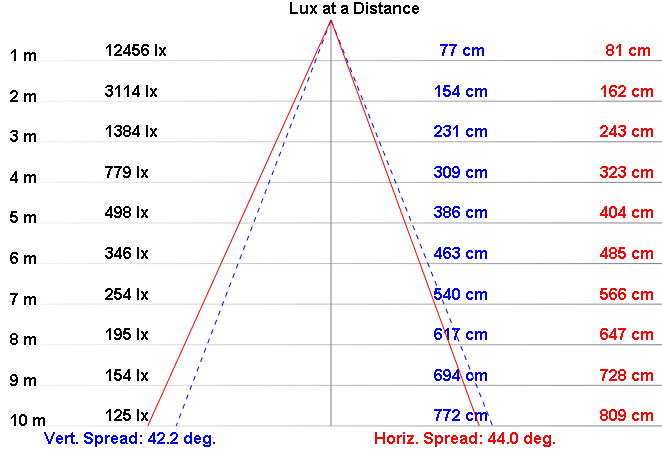

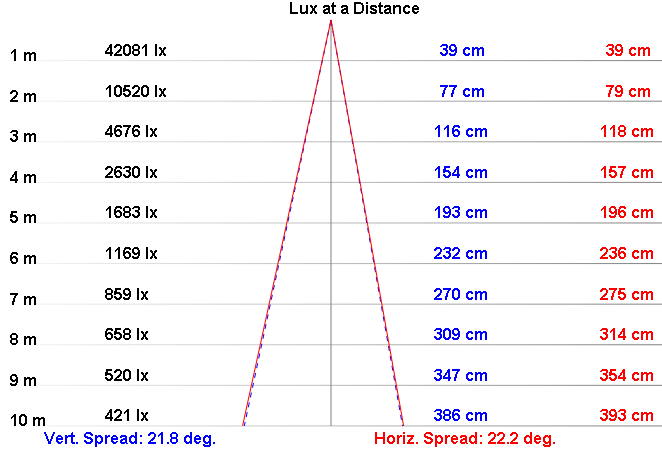

NLFL100A
配光角30°
配光角60°
配光角度120°

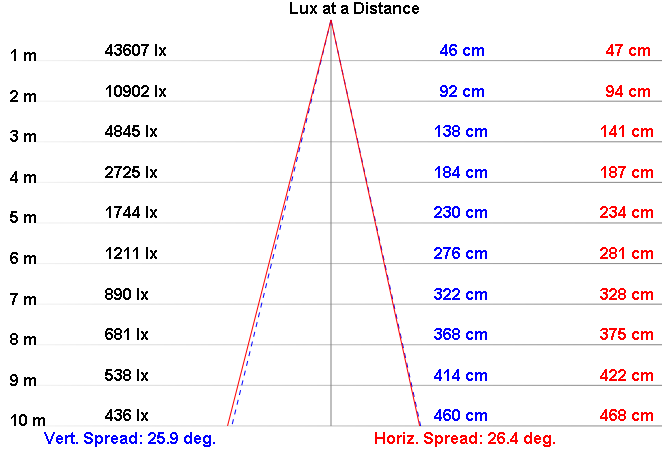

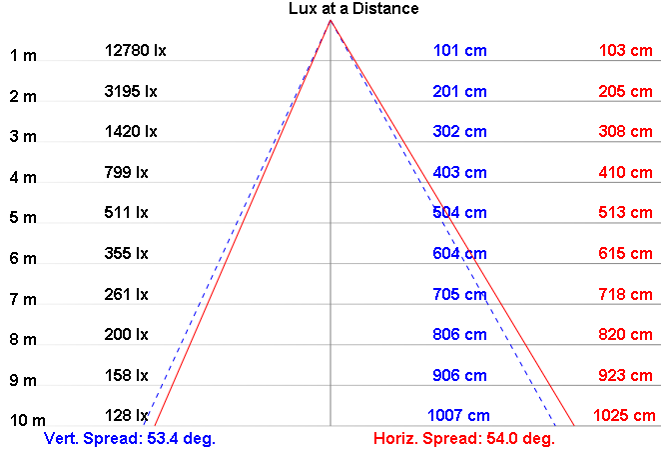

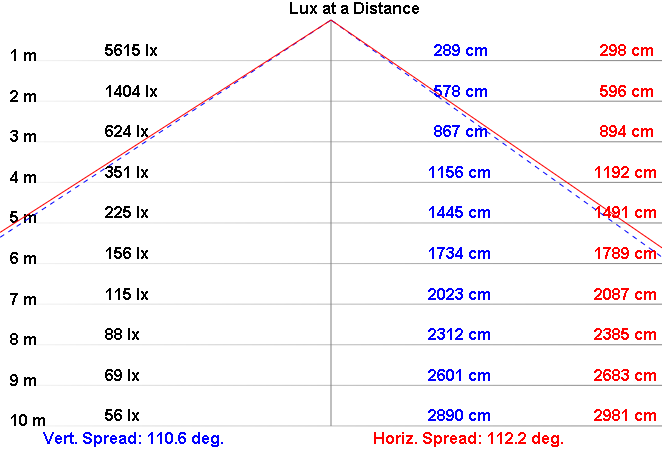

NLFL150A
配光角30°
配光角60°
配光角度120°

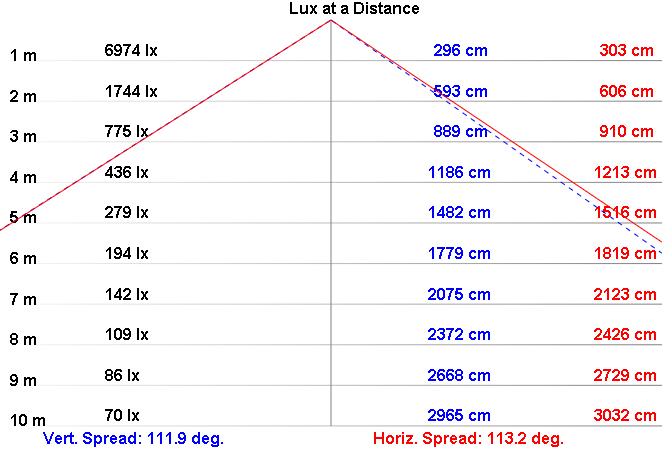

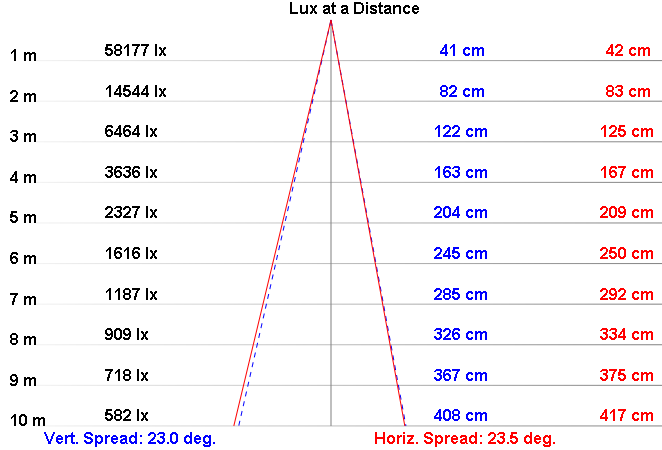

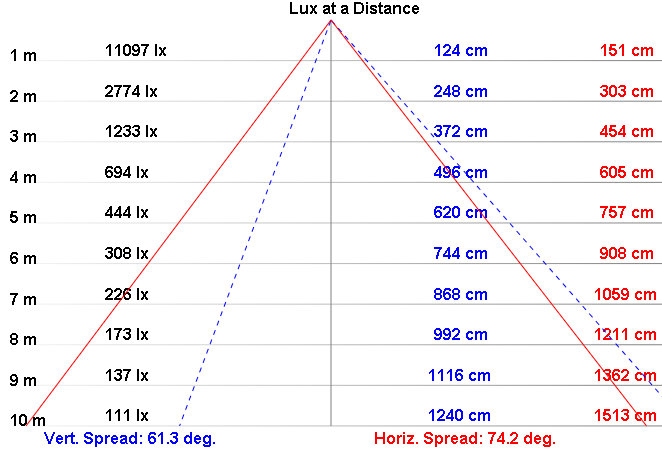

NLFL200A
配光角30°
配光角60°
配光角度120°

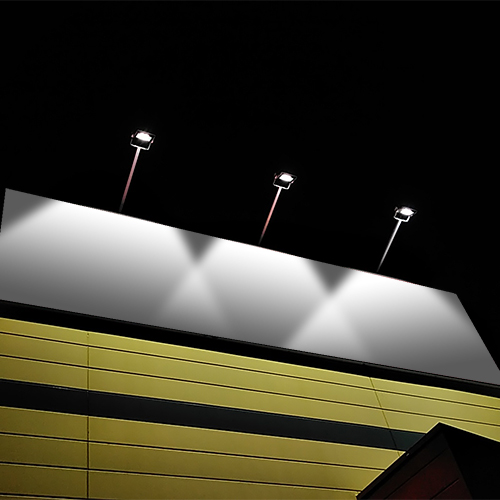

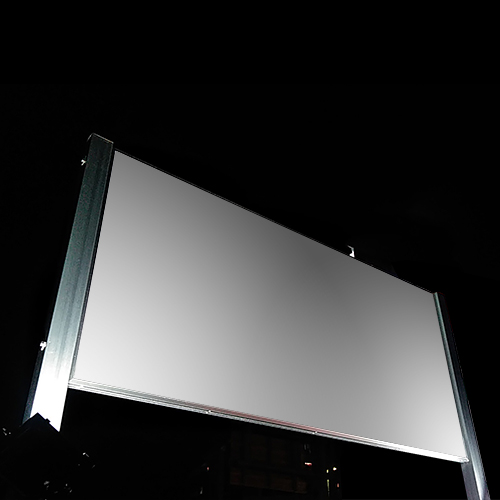

投光燈應用在廣告看板照明實例
依據實際廣告板的尺寸、投光度亮度建置出照度模擬圖，投光燈需要安裝的數量、間隔距離可依客戶實際的照度需求再做客製規劃。

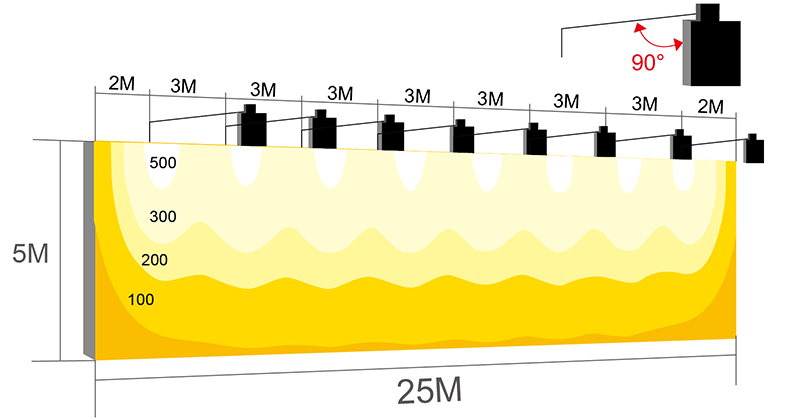

條件① 投光燈安裝間隔3ｍ、NLFL50A-AC與廣告看板成90°投光。

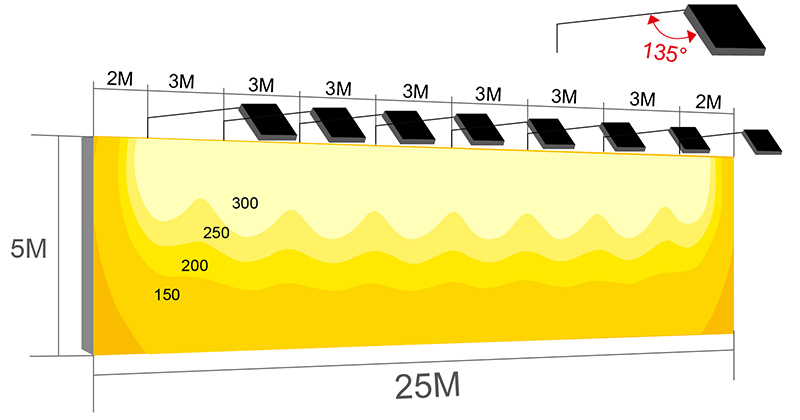

條件② 投光燈安裝間隔3ｍ、NLFL50A-AC與廣告看板成135°投光。

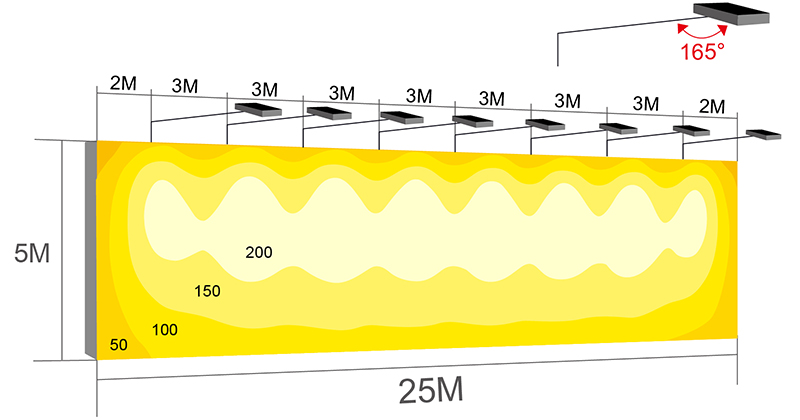

條件③ 投光燈安裝間隔3ｍ、NLFL50A-AC與廣告看板成165°投光。

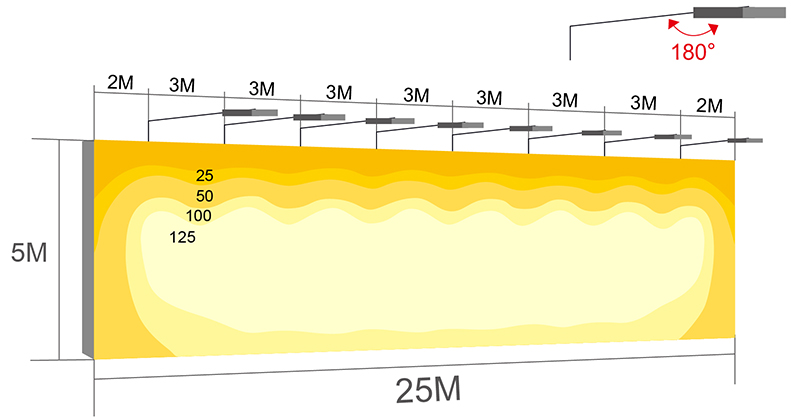

條件④ 投光燈安裝間隔3ｍ、NLFL50-AC與廣告看板成180°投光。
強風對策（戶外安裝）
採用不銹鋼六角螺栓鎖緊固定，非常適合用做戶外安裝的投光燈，即使在強風環境下也不會破壞燈具。

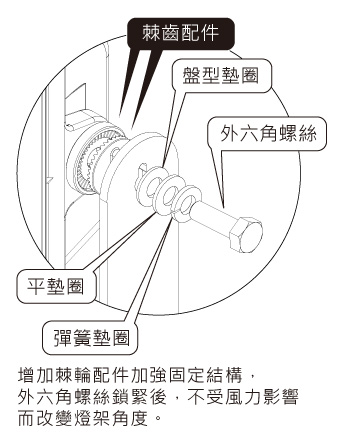

【鎖緊螺絲】
使用六角板手調整螺絲的緊度。
【風壓測試方法】
JIS C 8105-2-5：2017年投光燈安全規定，燈具結構的強度應承受 60m/s 的風速。 在我們的進行承重測試中，投光燈的正面呈水平方向。在投光燈的背面放置均勻的負重，時間持續10分鐘的測試，確認沒有1°或更大的永久變形。
標準機種一覧表
| 型號 | 圖面 | 光通量 | 照度 | 電源 | 消耗功率 | ||
|---|---|---|---|---|---|---|---|
| 30° | 60° | 120° | |||||
| NLFL50A-AC | PDF DXF | 5,400 lm | 20,400 lx | 4,600 lx | 1,900 lx | AC100 - 240V | 50W |
| NLFL80A-AC | PDF DXF | 8,900 lm | 31,580 lx | 7,180 lx | 3,300 lx | 80W | |
| NLFL100A-AC | PDF DXF | 11,200 lm | 42,000 lx | 12,400 lx | 4,100 lx | 100W | |
| NLFL150A-AC | PDF DXF | 15,600 lm | 43,600 lx | 12,780 lx | 5,600 lx | 150W | |
| NLFL200A-AC | PDF DXF | 19,700 lm | 58,170 lx | 11,100 lx | 6,970 lx | 180W | |

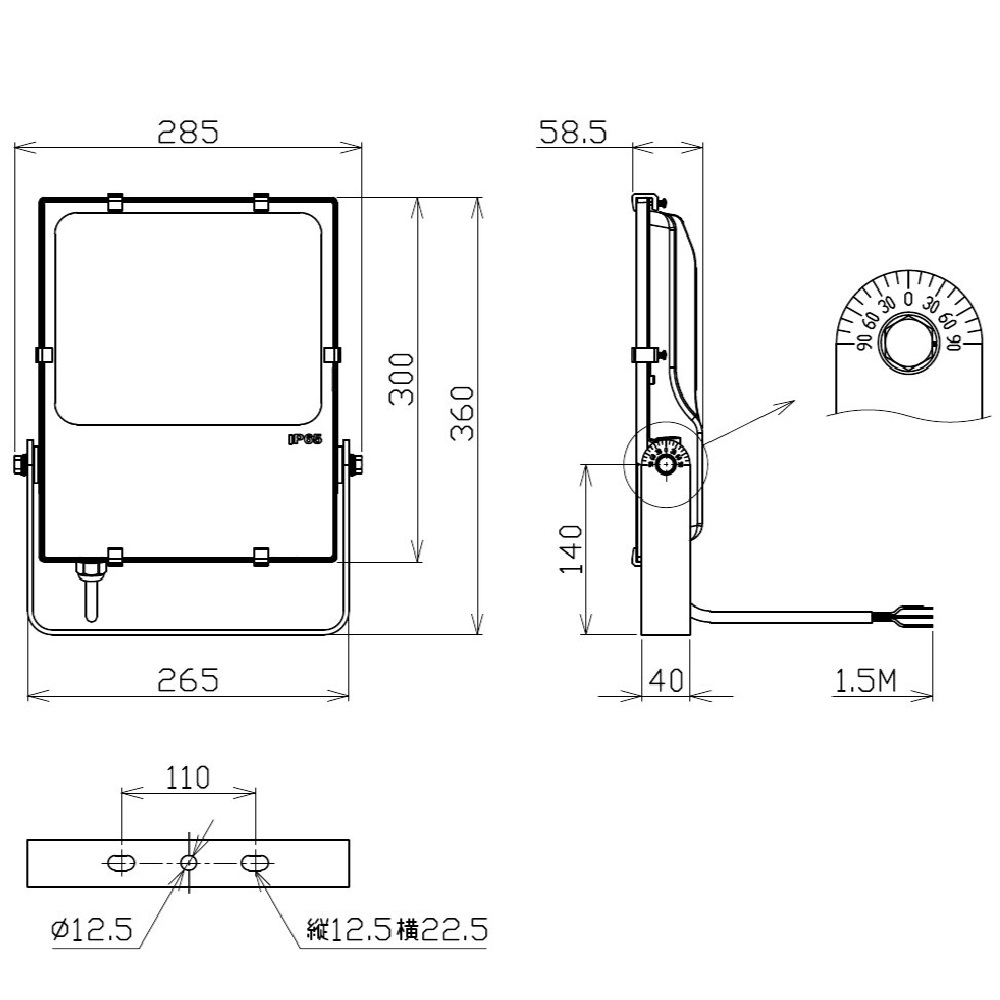

尺寸圖

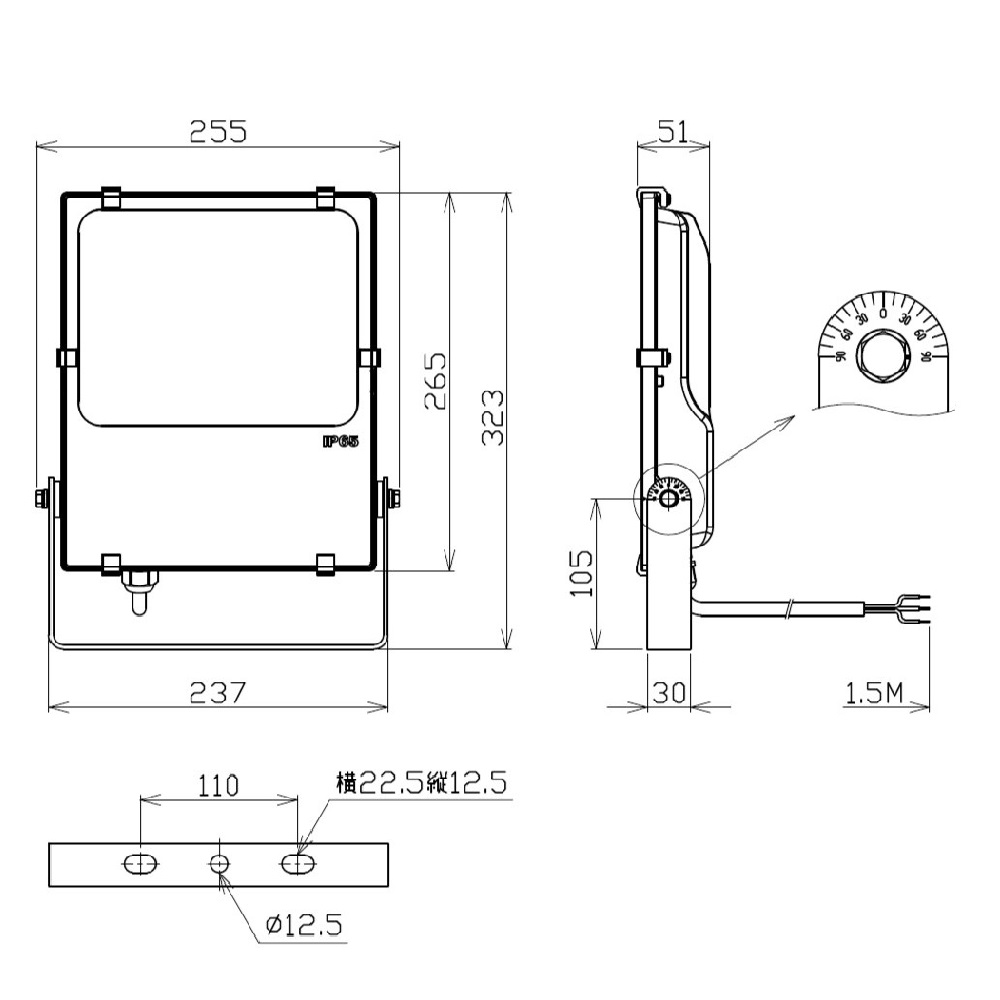

NLFL50 A
NLFL80 A

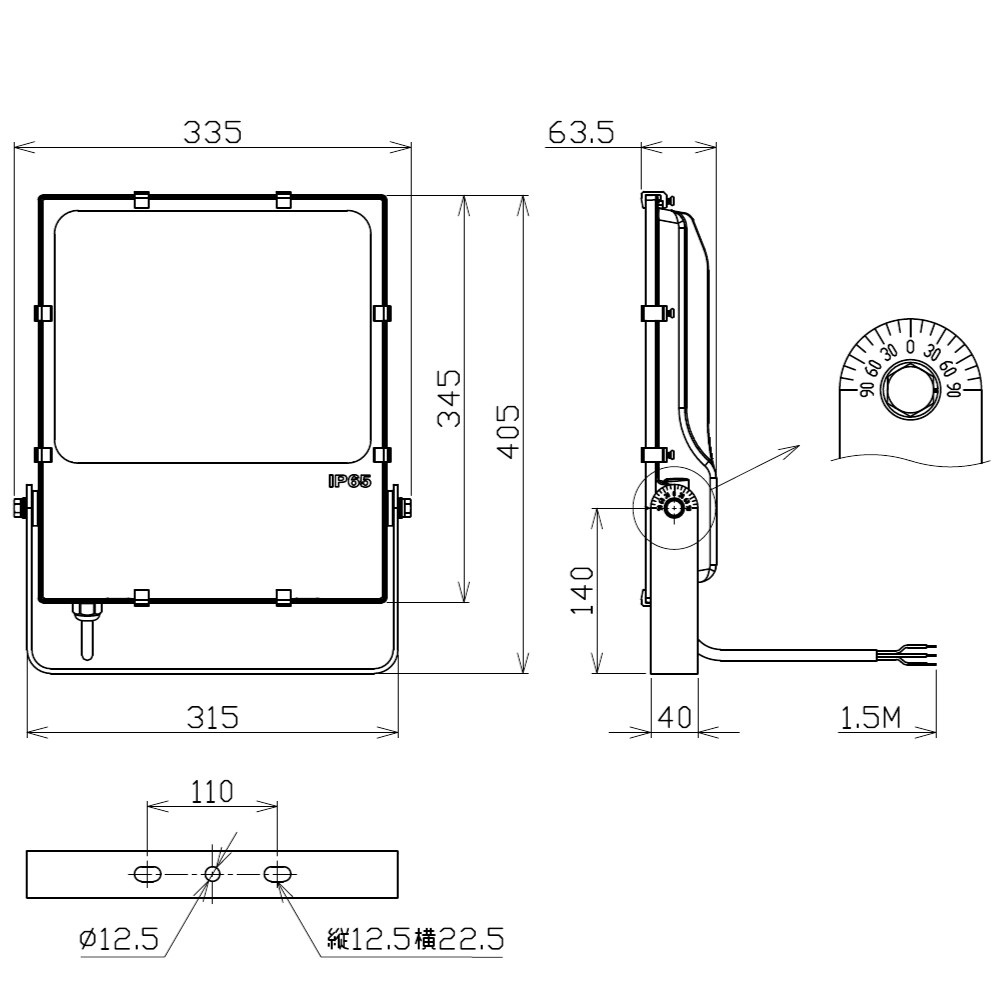

NLFL100 A

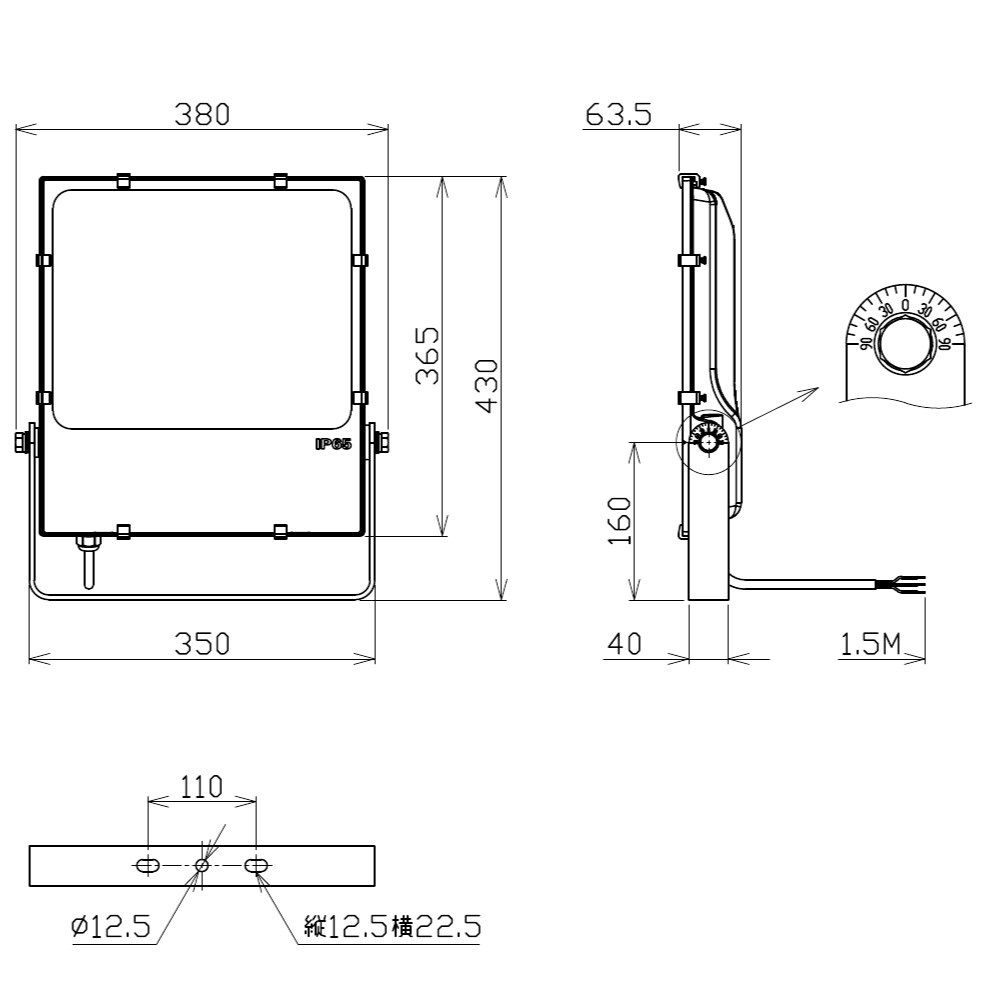

NLFL150 A

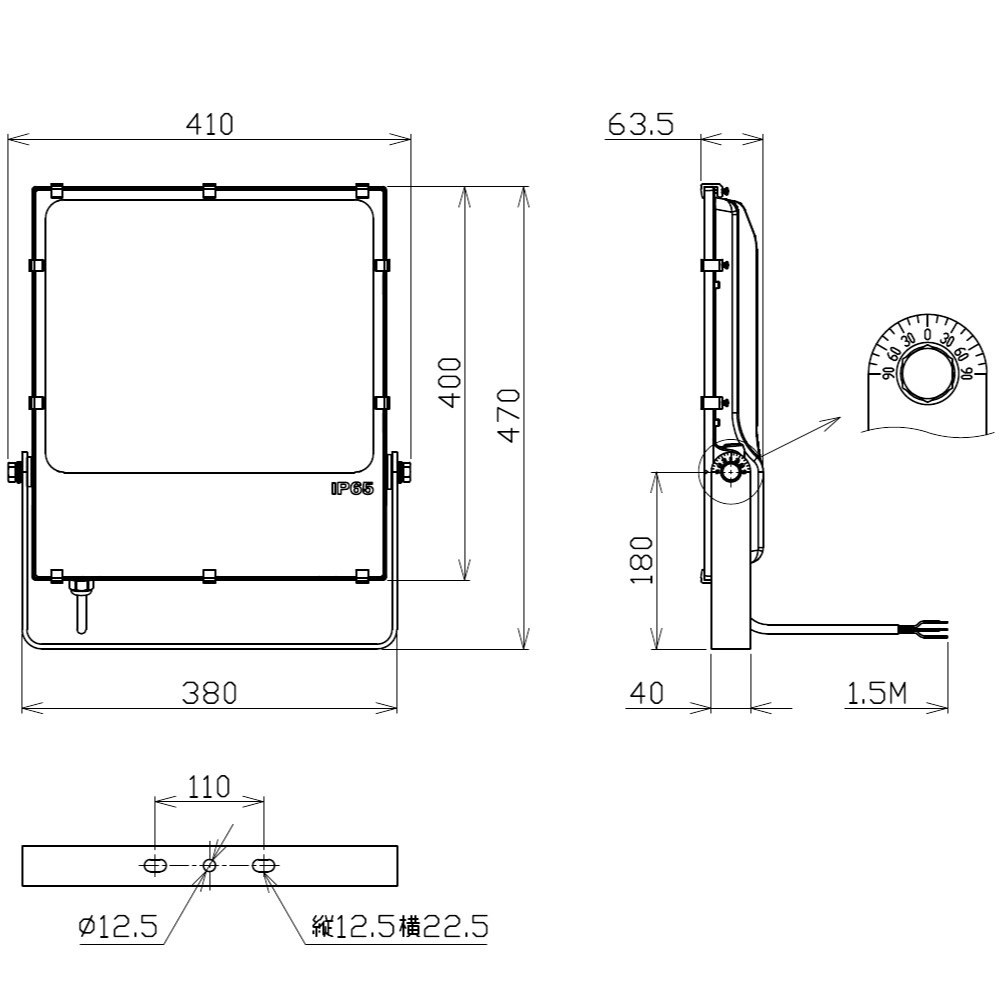

NLFL200 A
選用配件：燈具支臂介紹

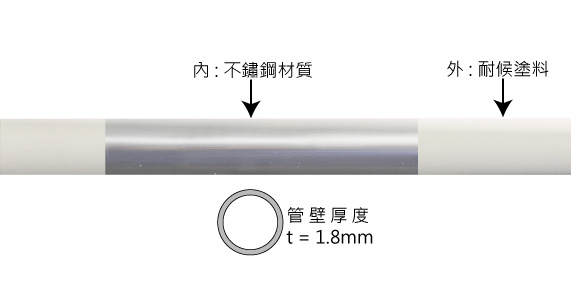

支臂材質介紹
採用不鏽鋼製成的本體，外側使用耐侯塗料，即使長時間處在戶外環境也不易損壞。

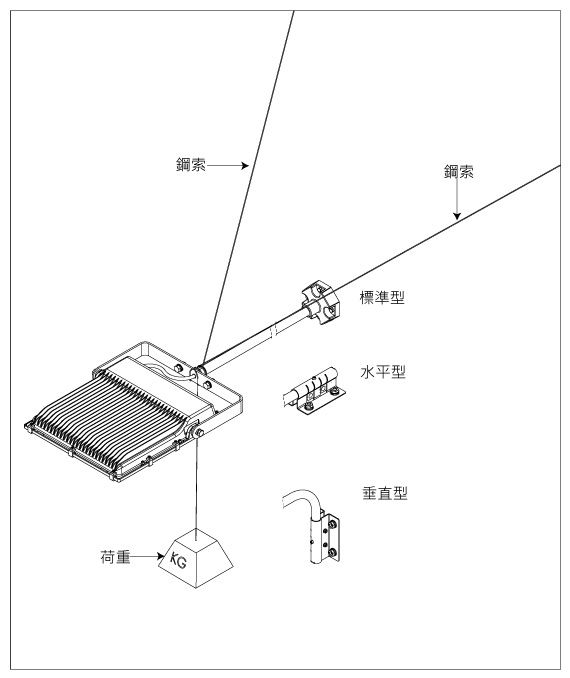

支臂耐風試驗
依據JIS C 8105-2-5：2017第5.6.5.1試驗
| 形式 | 燈具受壓面積 | 支臂 | 設計容許風速 |
|---|---|---|---|
| NLFL50 | 0.06m² | 標準型（FA-086A） | 60m/s |
| 水平式（FA-115H） | 60m/s | ||
| 垂直式（FA-100V） | 60m/s | ||
| NLFL80A | 0.08m² | 標準型（FA-086A） | 60m/s |
| 水平式（FA-115H） | 60m/s | ||
| 垂直式（FA-100V） | 60m/s | ||
| NLFL100A | 0.10m² | 標準型（FA-086A） | 60m/s |
| 水平式（FA-115H） | 60m/s | ||
| 垂直式（FA-100V） | 60m/s | ||
| NLFL150A | 0.12m² | 標準型（FA-086A） | 60m/s |
| 水平式（FA-115H） | 60m/s | ||
| 垂直式（FA-100V） | 60m/s | ||
| NLFL200A | 0.15m² | 標準型（FA-086A） | 60m/s |
| 水平式（FA-115H） | 60m/s | ||
| 垂直式（FA-100V） | 60m/s |
※本表所列風級相當風速是指10分鐘內平均風速。
※安裝前請詳閱使用說明書。
選用配件
-

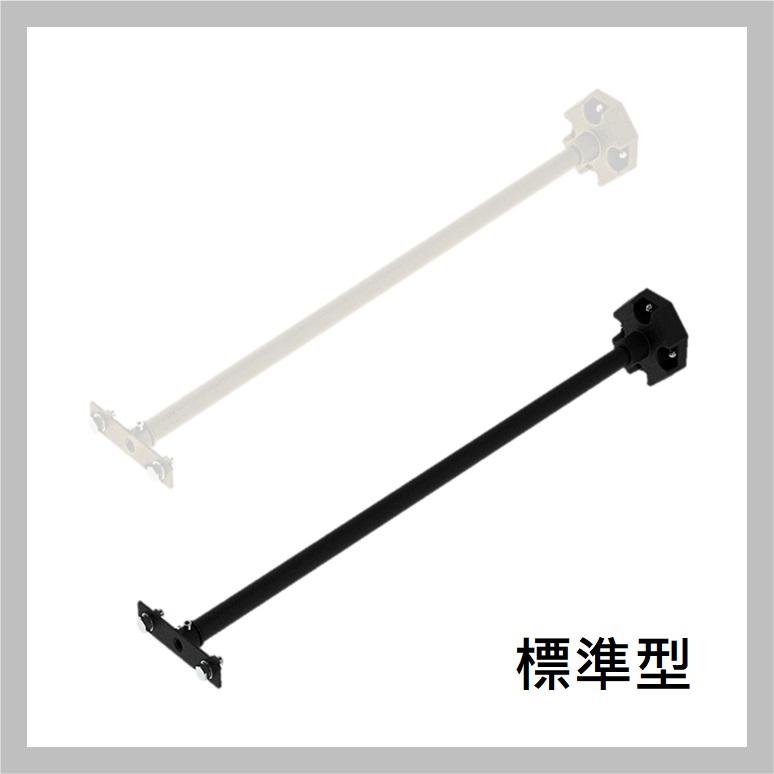

燈具支臂：標準型（FA-086A）
- 內部材質：不鏽鋼
- 外部材質：耐侯塗料
-

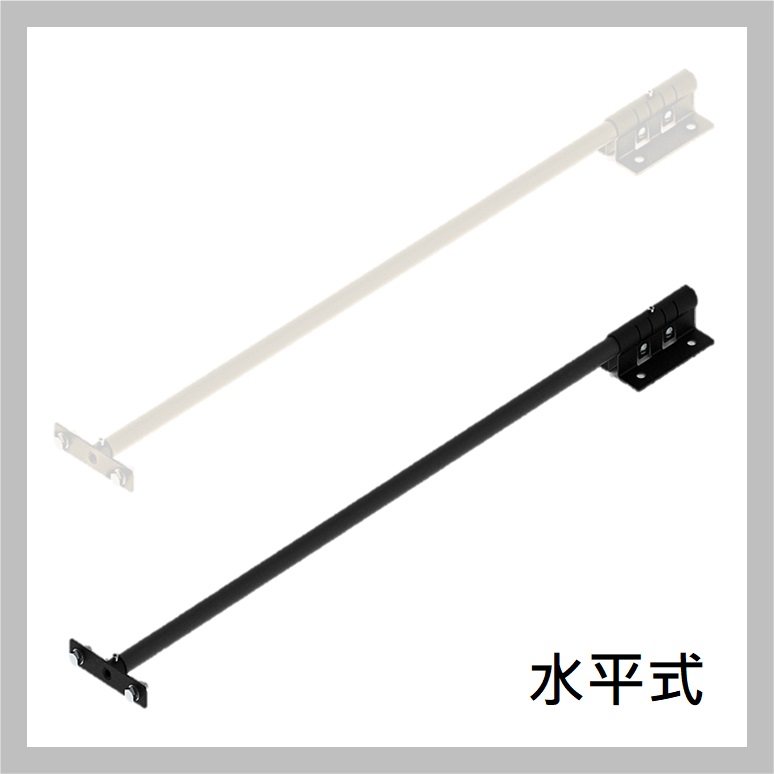

燈具支臂：水平式（FA-115H）
- 內部材質：不鏽鋼
- 外部材質：耐侯塗料
-

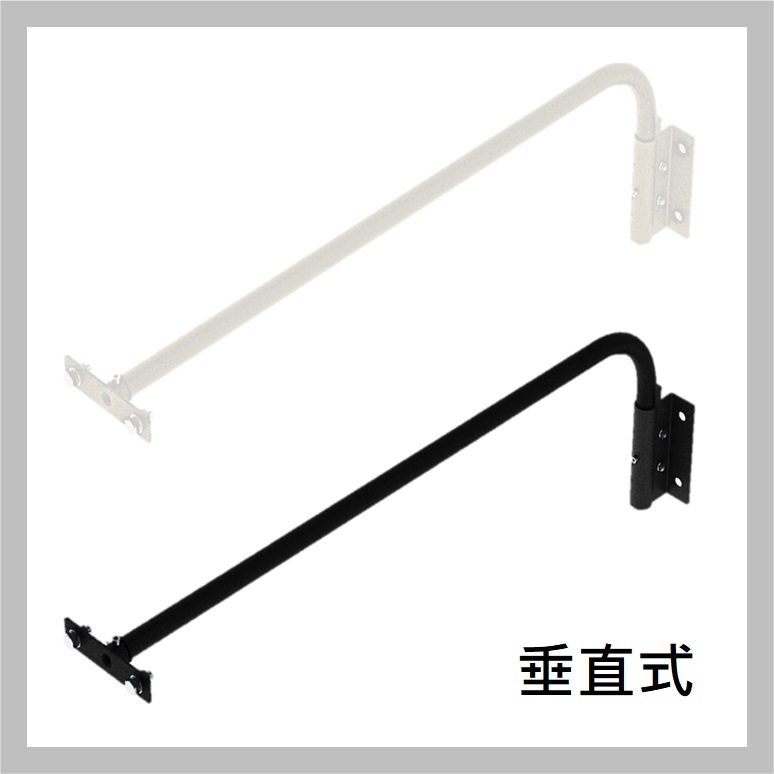

燈具支臂：垂直式（FA-100V）
- 內部材質：不鏽鋼
- 外部材質：耐侯塗料
型號選定方法
| 型號 | 規格 | 電源 | 本體顏色 | 發光角度 | 色 温 | 選配支臂 | |
|---|---|---|---|---|---|---|---|
| NLFL |
|
A | AC =AC100 - 240V |
|
|
|
|
