防水型LED聚光燈

( NLS-12/30A系列 )

產品一覽表

NLS-12/30A系列

招牌照明,聚光燈,看板燈,廣告燈

特色

採用世界全球信賴度高的LED，提供明亮的光束投射在廣告看版上，能更突顯廣告效果。

燈具本體為鋁合金材質能提供良好散熱，支臂採用不銹鋼的材質且全燈表面使用耐候性粉體塗裝。

強化耐鹽、耐酸及耐腐蝕，提供戶外長期安裝的有效性及安全性，為堅固不易損壞之設計，可用來取代鹵素燈之使用。

安裝模式具有多種長度及種類的選擇搭配，達到最佳照明照射視野。

防雷擊電路設計，在戶外使用更能有保護效果，採用世界全球信賴度高的LED。

適用

戶外照明、招牌照明

規格

色        温 5,700K
期待壽命 使用温度40℃ 40,000小時
※壽命是以初期照度減少至70%的情況
使用温度 -10℃～40℃（指不結冰的狀態）
保護等級 IP67（僅限燈頭內部）
標準配線 1.5m （2PNCT0.75mm22x3C）
認        証 PSE
配光角 40°
選用配件 取付金具（垂直）
取付金具（水平）
配光角：25° / 120°

看板用LED聚光燈購買

室外常用規格

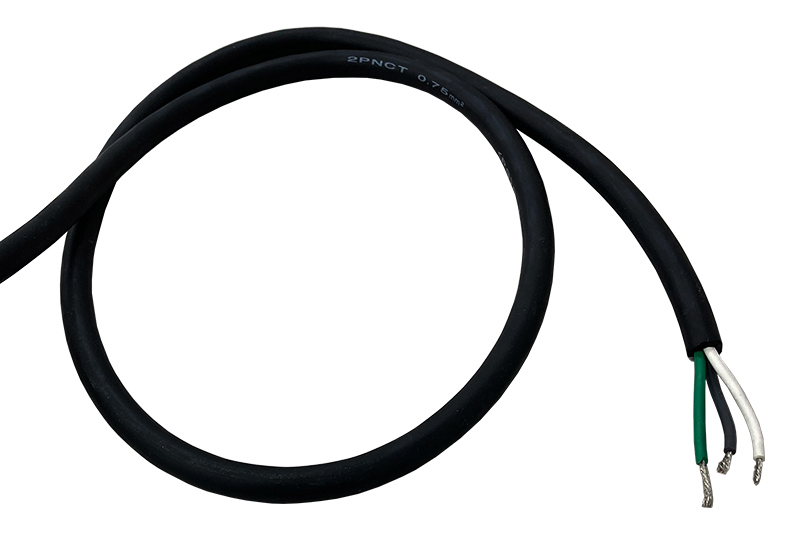

室外用電線

電線採用2PNCT0.75mm2x3C。俗稱橡膠電線，特點是能有效對抗室外炎熱或寒冷的天氣。

由於具備相當優秀的耐候性及防水性，在室外也能使用。

室外用電線

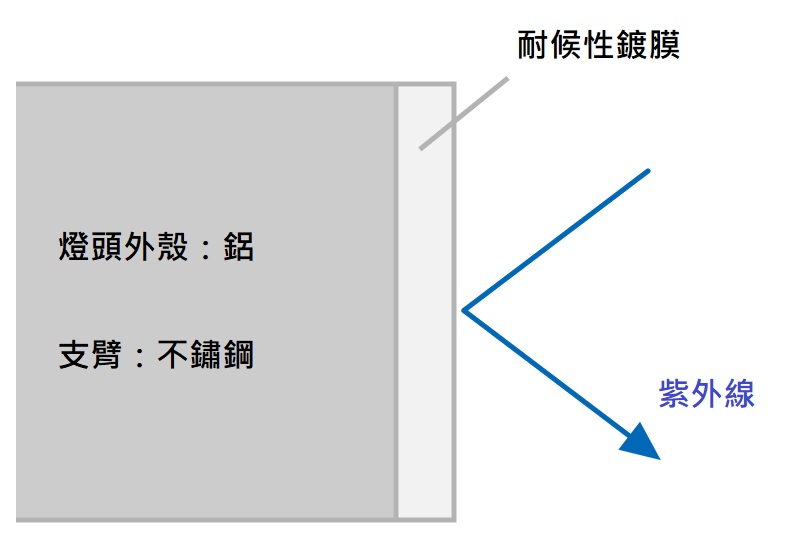

粉體塗裝

燈殼、支臂上加上了一層耐候性的粉體。

採用粉體塗裝技術，因此具備極高的硬度及堅固的特性。面對紫外線所造成的劣化也能有效防止並提升其耐久度。

除了有效降低成本外並使燈具能在室外進行長期的設置。

耐候性的鍍膜

設置方法

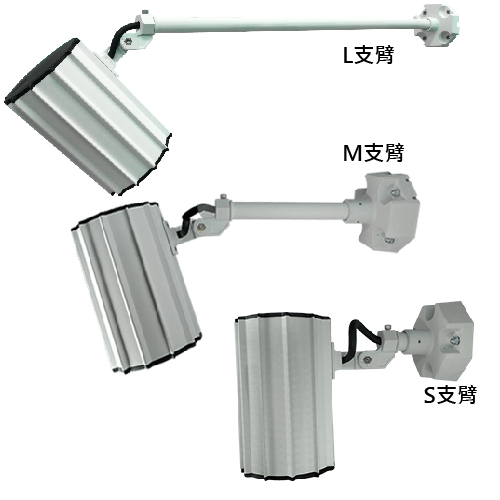

支臂長度

由　S / M / L 中選擇。

支臂型式 長度
S -
M 160 mm
L 760 mm

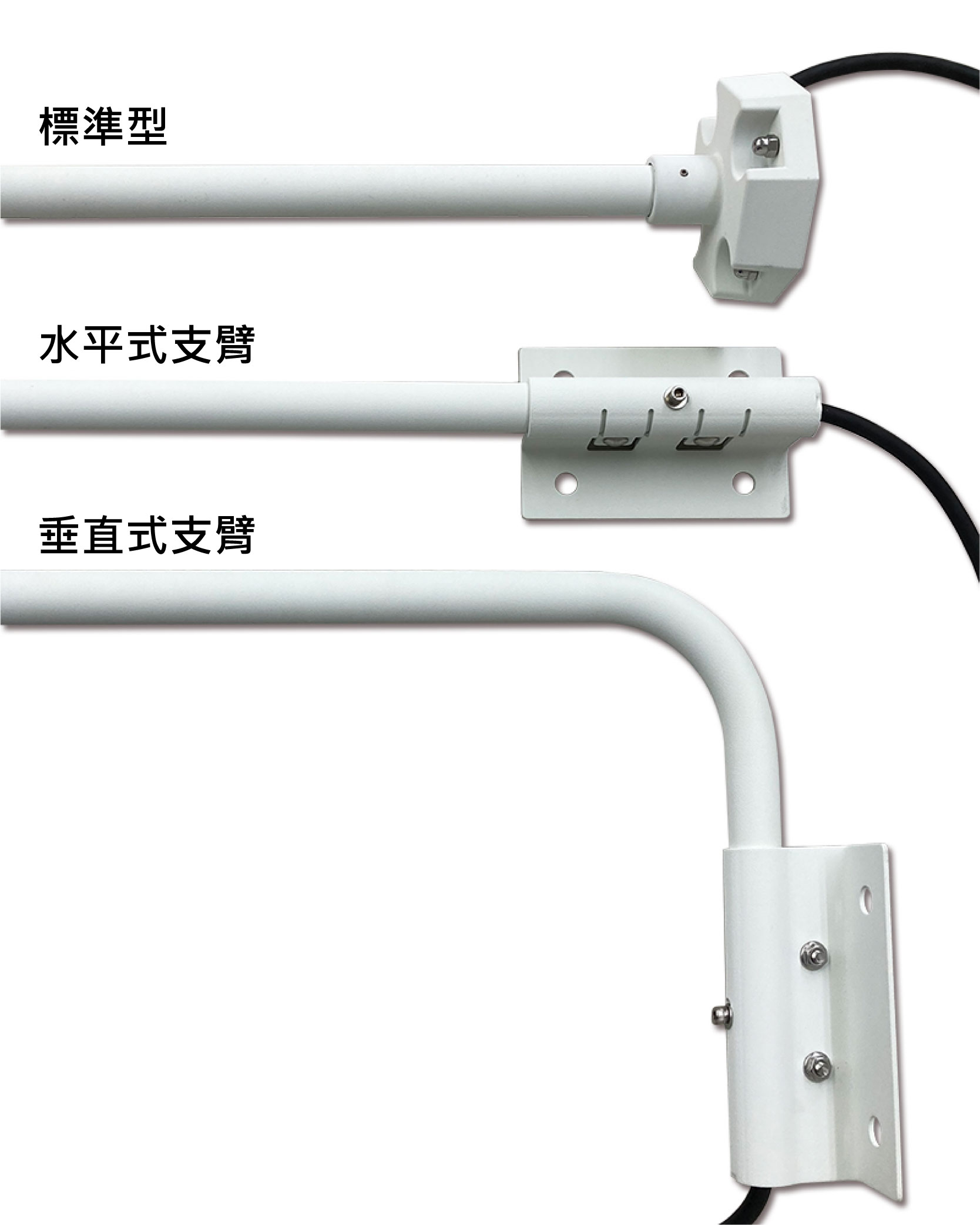

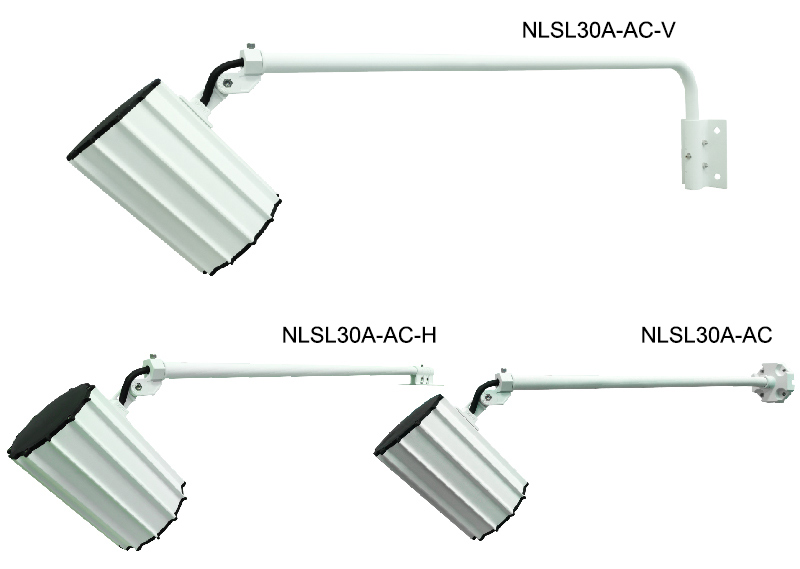

支臂樣式介紹

支臂造型介紹

標準型、水平式、垂直式燈具支臂等。

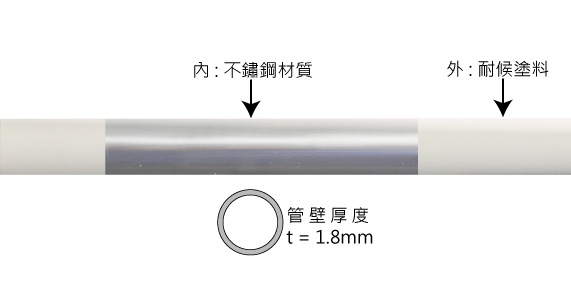

支臂材質介紹

採用不鏽鋼製成的本體，外側使用耐侯塗料，即使長時間處在戶外環境也不易損壞。

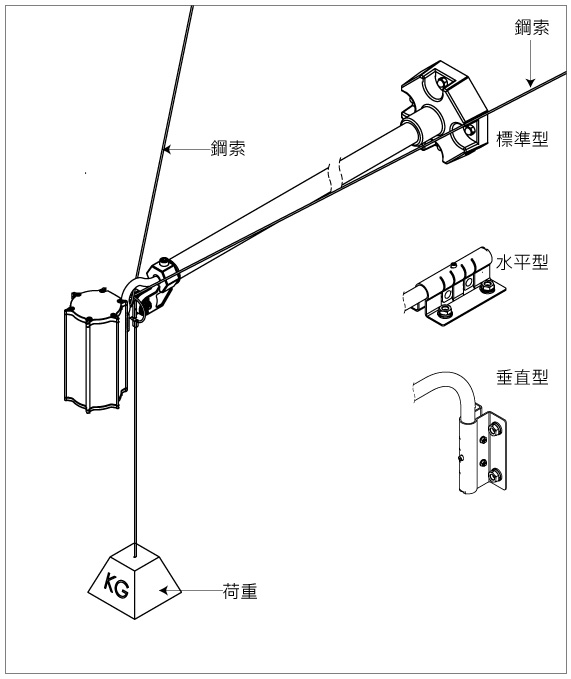

支臂耐風數據

依據JIS C 8105-2-5：2017 第5.6.5.1試驗

形式 燈具受壓面積 支臂 設計容許風速
NLS12A 0.01m² 標準型 60m/s
水平式 60m/s
垂直式 60m/s
NLS30A 0.03m² 標準型 60m/s
水平式 60m/s
垂直式 60m/s

※本表所列風級相當風速是指10分鐘內平均風速。

※安裝前請詳閱使用說明書。

角度調整

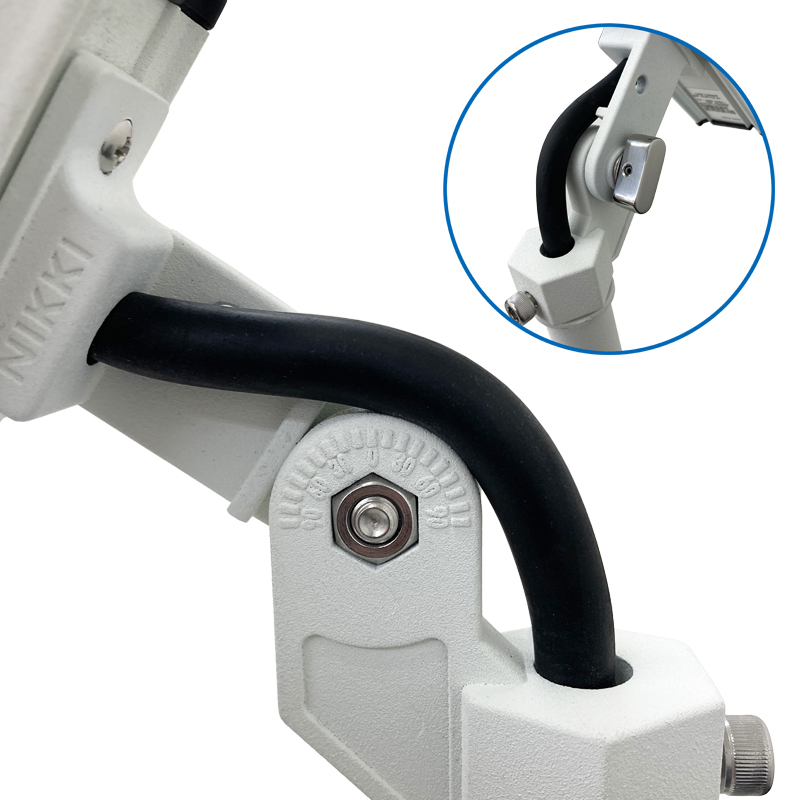

垂直面角度調整

鬆開旋鈕以 10° 增量 (180°) 調整垂直照射方向。

* 固定時，用扳手擰緊旋鈕。

* 調整角度時，請先將電線稍微彎曲。

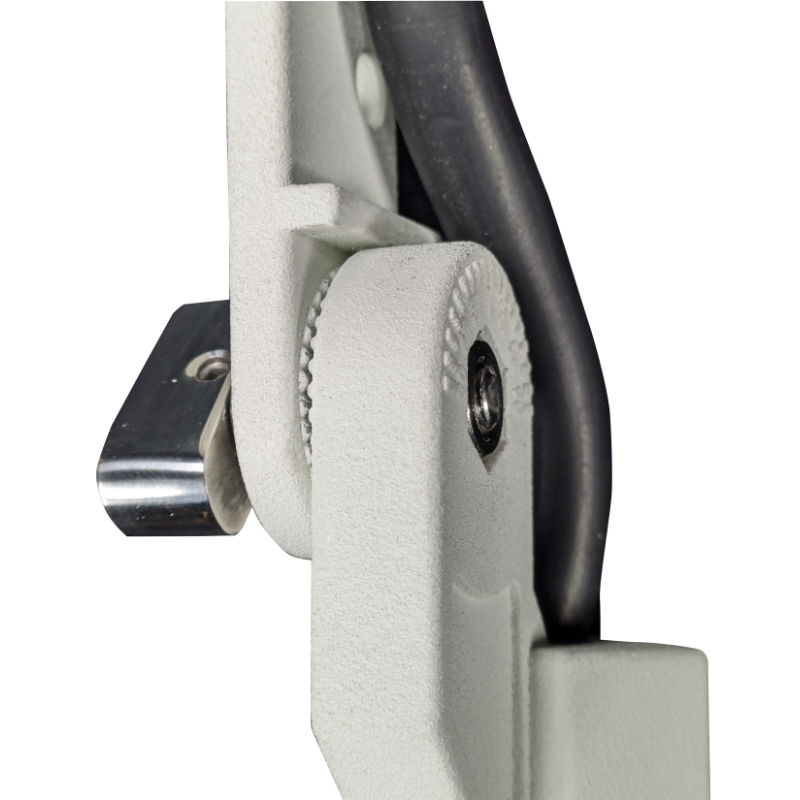

迴轉防止裝置

設置時的角度調整

角度調整的部分使用防止迴轉的棘輪機構固定，在室外長期設置也能放心使用。

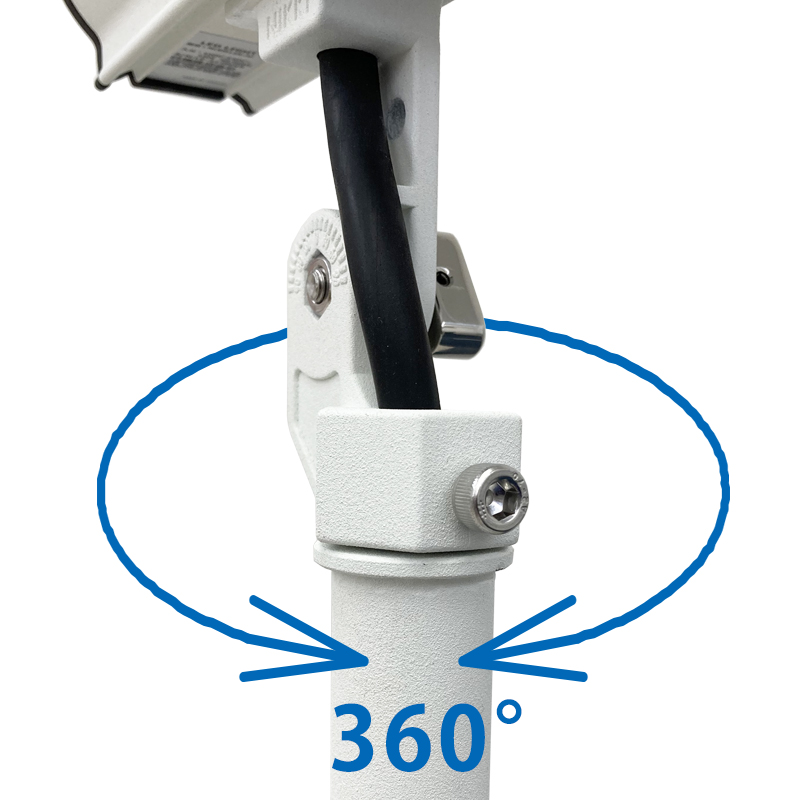

水平角度調整

您可以通過鬆開旋轉調節螺栓來調節水平角度。

* 調整好角度後，用六角扳手擰緊。

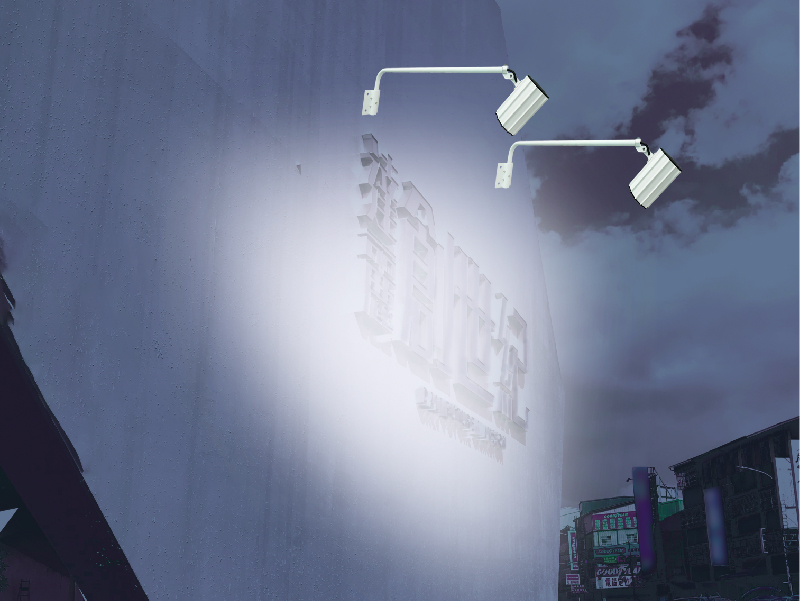

廣告投光燈的配光圖展示

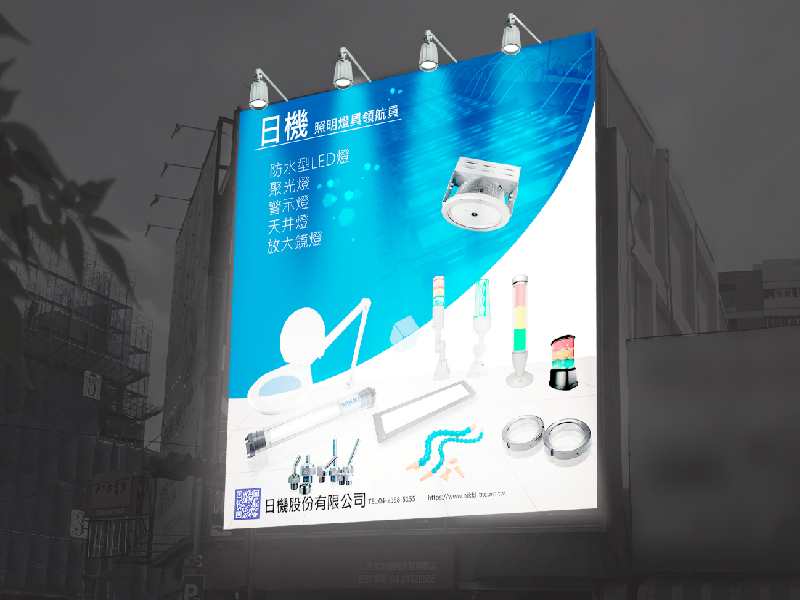

大型看板照明 廣告看板 投光燈

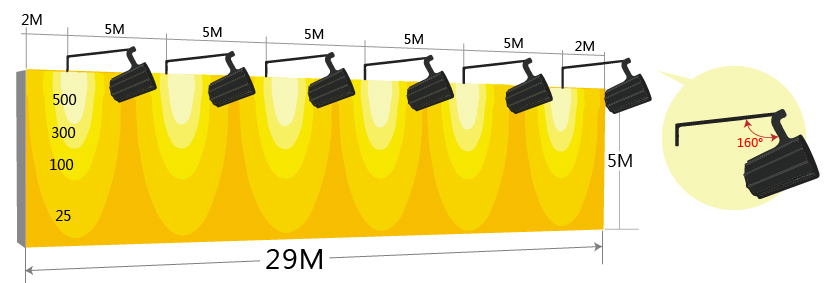

【例如：29m寛，5m高的招牌】
採用5m的間隔安裝燈具，在照射範圍最大處量測的亮度是 500 lx，整個招牌更明亮，加強廣告廣告效果。
可以依據實際廣告板的尺寸、投光度亮度、配光角度建置出照度模擬圖。

投光燈需要安裝的數量、間隔距離可依客戶實際的照度需求再做客製規劃。
歡迎來電、來信諮詢。

招牌照明度推薦

廣告招牌表面的照度 周圍明亮 周圍昏暗
最高亮度建議 500 lx 200 lx
最低可見亮度 1,000 lx 500 lx
※在考慮招牌表面反射的同時還要考慮環境。請參考招牌表面的推薦照度。
※周圍會有人通過的場合請多注意燈具配置的位置及照射角度

配光曲線數據

NLS-12A( 請參考 招牌照明度推薦。)

配光角25°

廣告燈.TBAR照明燈配光角25度
圖片檢視

配光角40°

廣告燈.TBAR照明燈配光角40度
圖片檢視

配光角120°

廣告燈.TBAR照明燈配光角120度
圖片檢視

NLS-30A( 請參考 招牌照明度推薦。)

配光角25°

廣告燈.TBAR照明燈配光角25度
圖片檢視

配光角40°

廣告燈.TBAR照明配光角40度
圖片檢視

配光角120°

廣告燈.TBAR照明配光角120度
圖片檢視

NLS-A 標準機種一覧表

型號
圖面
 光通量 照度 (1m) 電源 消耗功率
25° 40°※ 120°
NLSS12A-AC PDF DXF 900 lm 3,470 lx 1,200 lx 400 lx AC100-240V

10w
NLSM12A-AC PDF DXF
NLSL12A-AC PDF DXF
NLSL12A-AC-V PDF DXF
NLSL12A-AC-H PDF DXF
NLSS30A-AC PDF DXF 3,100 lm 9,600 lx 4,480 lx 1,130 lx 30w
NLSM30A-AC PDF DXF
NLSL30A-AC PDF DXF
NLSL30A-AC-V PDF DXF
NLSL30A-AC-H PDF DXF

※本產品標準配光角為40°。

外觀尺寸圖

NLSS/M/L12A-AC

NLS3oC尺寸圖

型號 A B C
NLSS12A-AC 240 130 75
NLSM12A-AC 390
NLSL12A-AC 990

NLSS/M/L30A-AC

NLS30A尺寸圖

型號 A B C
NLSS30A-AC 300 200 130
NLSM30A-AC 450
NLSL30A-AC 1050

NLSL12A-AC-V

NLSM12C尺寸圖

NLSL30A-AC-V 尺寸圖

NLSM30尺寸圖

NLSL12A-AC-H 尺寸圖

NLSM12C尺寸圖

NLSL30A-AC-H

NLSL30尺寸圖

系列選定方法

支臂長 型號 電源 底座 光學鏡頭
NLS
  • S = 無支臂
  • M = 中等支臂
  • L = 長支臂
  • 12A
  • 30A
  • AC =
    AC100 - 240V
    ※請使用單相交流電源。
  • 無標示 ＝ 固定座
  • V = 垂直式
  • H = 水平式
  • L25 = 25° Lens
  • 無標示 = 40° Lens
  • L120 = 120° 無Lens
