全電壓投光燈


全電壓投光燈 NLFL系列

LED投光器NLFL系列

特色

具防雷擊保護功能,防止頻閃電路設計的LED投光燈;獨自開發的保護迴路設計對於突入電流或突波或瞬間停電,皆具保護作用並具有高絕緣性的安全設計;採用世界全球信賴度高的LED。

燈具的本體使用鋁合金材質重量為2kg重量輕盈,非常適合戶外照明,例如招牌照明和停車場照明。LED採用世界全球信賴度高的LED。

適用

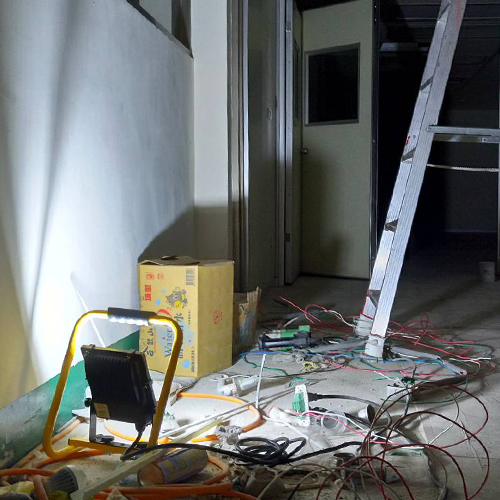

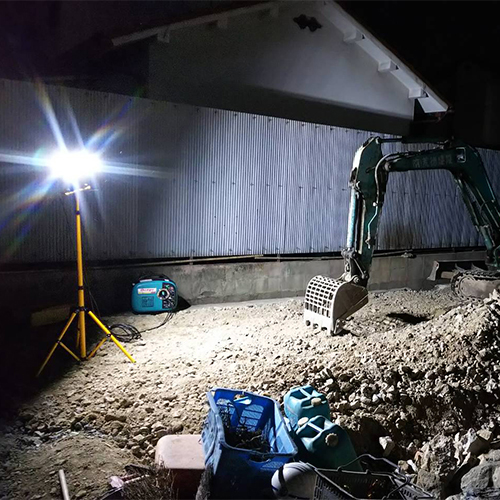

工廠照明、倉庫照明、工地照明、夜間施工照明、土木工程及建築物現場照明。

戶外使用照明:廣告看板、停車場、景觀投光、植物打光、監控攝影照明。


規格

色温 5,700K
期待壽命 環境温度25℃ 60,000小時
※壽命是以初期照度減少至70%的情況
演色性 Ra80
使用温度 -10℃~25℃ (指不結冰的情況下)
保護等級 IP65
本體 鋁材質
消耗功率 28W / 45W
標準配線 3m (VCTF0.75mm2x3C)
認      証 pse 認証
選用配件 無鏡頭/ 60°鏡頭/ 30°鏡頭
插頭電線 3m (VCTF0.75mm2x3C)
戶外安裝: 不鏽鋼固定架及更換強風對策螺絲組、防雨型電線3m(VCT0.75mm2x3C)

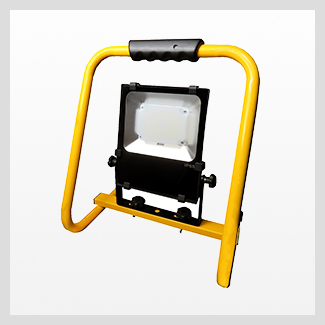

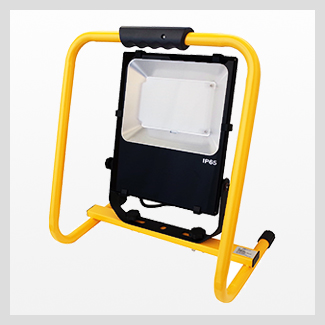

手提支架:FS-30(NLFL30用)/ FS-50(NLFL50用)

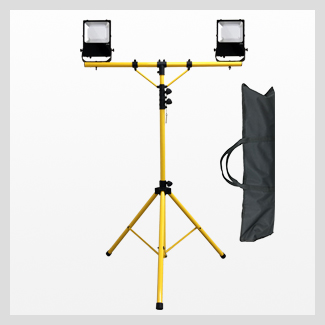

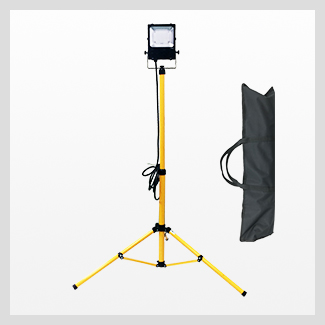

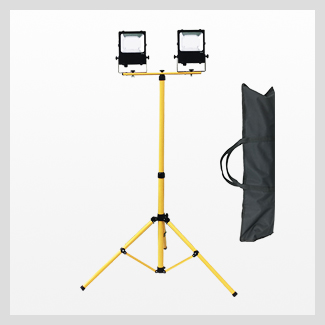

伸縮摺疊腳架:TP-20B / TP-30B(専用背袋)

投光燈 NLFL 系列 購買 說明書


安全設計的鋼化玻璃

LED照明燈不像傳統的鹵素燈和白熾燈是由燈絲產生的熱量而發光,因此燈具本體不會變得非常熱。

過去必須安裝保護蓋以防止因觸摸燈具而燙傷,但是LED投光產生的熱量較少,因此可以安全地用手觸摸。 因此,它的外觀設計簡單,沒有保護罩

主體由鑄鋁製成,結構堅固。 表面的玻璃是4毫米鋼化玻璃。如果破裂,玻璃碎片會碎裂,沒有受傷的危險。

燈具面板玻璃採用安全強化的玻璃的設計

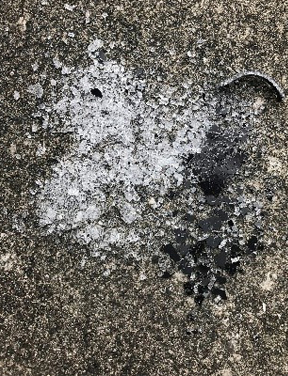

NLFL投光燈 玻璃碎片

燈具面板玻璃採用安全強化的玻璃的設計

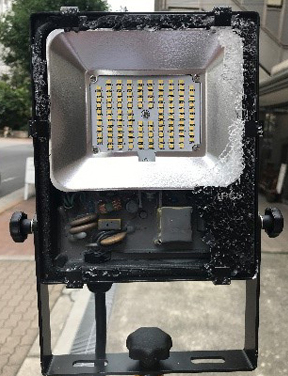

NLFL投光燈 燈具玻璃破碎情況

不閃爍

如果出現頻閃,用數位相機拍攝時眼睛會很容易疲勞,並且會出現諸如豎條紋之類的問題,但是此產品很舒適,不會閃爍。

投光燈光線均,無黑線條
本產品

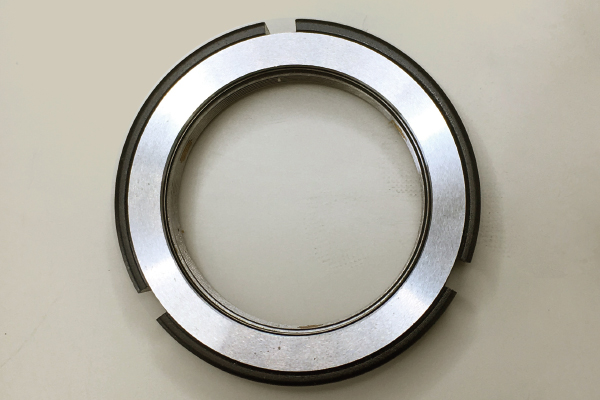

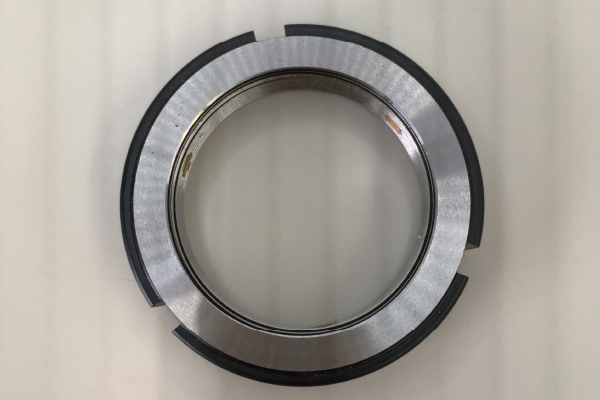

拍攝金屬表面的照片時,光線均勻柔和,沒有閃爍,也沒有條紋。

一般投光燈會有產生黑線條.
他牌投光燈
LED光線可能會反射,或者可能會閃爍,並且可能會反射出條紋圖案。

防塵防水

防護等級為IP65,防塵防水LED投光燈。

可在室內和室外使用,例如土木工程現場和建築工地。

電源保護

獨自開發的保護迴路設計,對於突入電流或突波或瞬間停電,皆具保護作用;並具有高絕緣性的安全設計

採用世界全球信賴度高的LED。

無頻閃

NLFL系列投光燈無閃爍可用於監控攝影機。

室外固定安裝

將安裝支臂材質更換為SUS不鏽鋼材質,非常適合下雨、刮風的環境,使由於它不會生鏽適合戶外場合使用,例如招牌照明。


雷擊突波保護 (NLFL30 / NLFL50)

使用防雷設計來防止雷擊突波,進而保護燈具避免因打雷而造成的傷害。(突波波形8/20μs,可能造成10KA的放電)

若發生直接雷擊或感應雷擊時,可能由電線傳導突波,造成電子機械的損壞。本燈具產品內加裝含有防雷的突波保護器。

對線承受為±6kV
是國際標準的3倍

對地承受為±15kV
是國際標準的3.75倍

雷撃突波保護1

雷撃突波保護2

SPD(避雷器)

藉由限制雷電產生的瞬間波動電流(浪湧)來保護LED投光燈

一般的落雷會發生數十kV以上的電擊,但是本LED燈具電源IC與接地之間有設置SPD,所以如電擊發生時,會從突破經由SPD及接地,放流回地面。

※使用本燈具時,請務必接地

強風對策(戶外安裝)

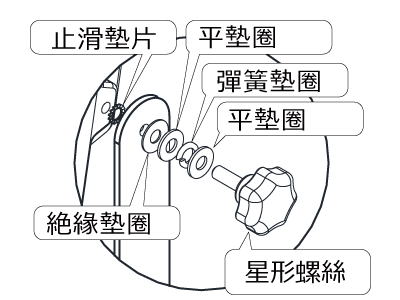

投光燈安裝星形旋鈕螺栓

標準出貨樣式

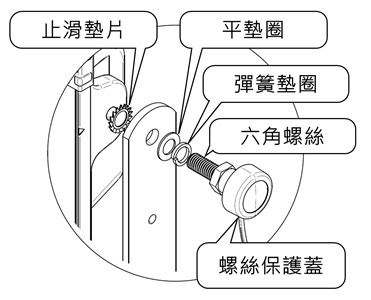

我們的投光燈使用星形螺絲方便投光燈照明角度的調節,若在戶外場合做固定安裝;建議更換隨附的六角螺絲凹形華司墊片即使在刮強風狀態下,投光燈的固定角度不會受到影響,因此非常適合用作招牌燈、投光燈。

【鎖緊螺絲】

使用六角板手調整螺絲的緊度。
鎖緊扭力(NLFL30-AC:6-8Nm、NLFL50-AC:10-12Nm)

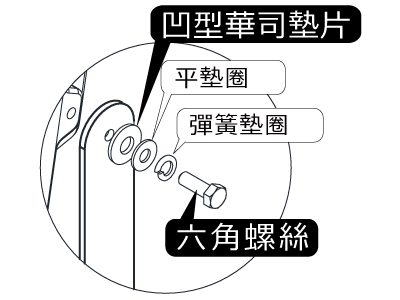

【強風對策螺絲組】

NLFL30:六角螺絲 M5-15Lx2、 凹型華司墊片Φ15.4x2
NLFL50:六角螺絲 M6-17Lx2 、凹型華司墊片Φ16.5x2

六角螺絲,用於室外固定安裝

強風對策螺絲組


【風壓測試方法】

JIS C 8105-2-5:2017年投光燈安全規定,燈具結構的強度應承受 60m/s 的風速。

在我們的進行承重測試中,投光燈的正面呈水平方向。在投光燈的背面放置均勻的負重,時間持續10分鐘的測試,確認沒有1°或更大的永久變形。
(NLFL30-AC負重:9kg、NLFL50-AC負重:16kg)

驗戶外投光燈承受風壓試

驗戶外投光燈承受風壓試


投光燈應用在廣告看板照明實例

您可以根據要照明的看板樣式尺寸、發光角度去挑選不同規格,120°(無遮光罩),80°(遮光罩),60°(鏡頭),30°(鏡頭)。

NLFL10

120°無遮光罩

1m 正下方 389 lx

標準

1m高度 394 lx

60°鏡頭

1m高度 458 lx

30°鏡頭

1m高度 2068 lx


NLFL30

120°無遮光罩

1m高度 1377 lx

標準

1m高度 2691 lx

60°鏡頭

1m高度 3351 lx

30°鏡頭

1m高度 4288 lx


NLFL50

120°無遮光罩

1m高度 2115 lx

標準

1m高度 4218 lx

60°鏡頭

1m高度 5214 lx

30°鏡頭

1m高度 6585 lx

廣告看板照度模擬

依據實際廣告板的尺寸、投光度亮度建置出照度模擬圖,投光燈需要安裝的數量、間隔距離可依客戶實際的照度需求再做客製規劃。

條件① 投光燈安裝間隔3m、NLFL50-AC與廣告看板成90°投光。

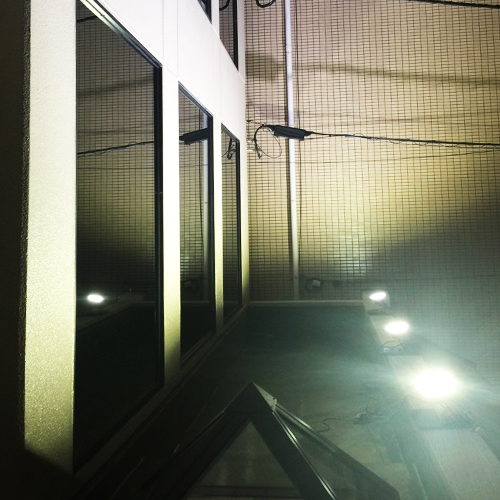

投光燈廣告招牌的安裝實例

條件② 投光燈安裝間隔3m、NLFL50-AC與廣告看板成135°投光。


廣告招牌的安裝實例

條件③ 投光燈安裝間隔3m、NLFL50-AC與廣告看板成165°投光。


廣告招牌的安裝實例


標準機種一覧表

型號 光通量 消耗功率 雷擎保護 電源 尺寸(W x H x D) 重量
*NLFL10-AC-S 1,000 lm 8.5W - AC100~240V 116.0 x 146.0 x 35.5 1.0kg
NLFL30-AC-S 3,300 lm 28W 15kV 175.4 x 206.0 x 43.5 2.0kg
NLFL50-AC-S 5,100 lm 45W 15kV 230.0 x 271.0 x 51.0 3.0kg

「*」該型號內部無防雷擊板、無法選配防雨型電線。     「-S」該型號是加裝遮光罩的規格。

標準規格配件

  • 標準配線:
    3m (VCTF0.75mm2x3C)
  • 遮光罩發光角度80°
  • 固定架(SPCC)

選配LED鏡頭

  • 120°無鏡頭、無遮光罩
  • 60°鏡頭、無遮光罩
  • 30°鏡頭、無遮光罩

戶外設置配件

  • 不鏽鋼固定架及更換強風對策螺絲組件
  • 防雨型電線 3m (VCT0.75mm2x3C)
    AC100~120V

選配線材

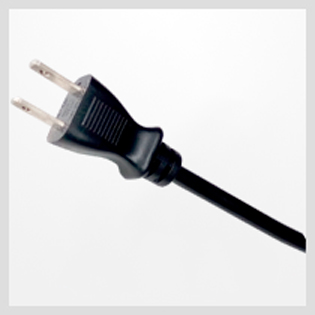

  • 插頭電線 3m (VCTF0.75mm2x3C)
    AC100~120V

尺寸圖

NLFL10

NLFL10尺寸圖

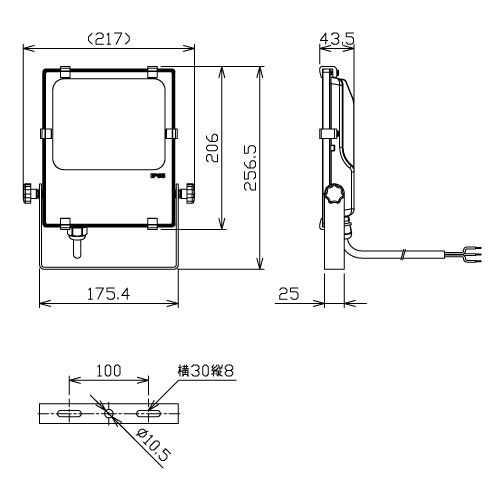

NLFL30

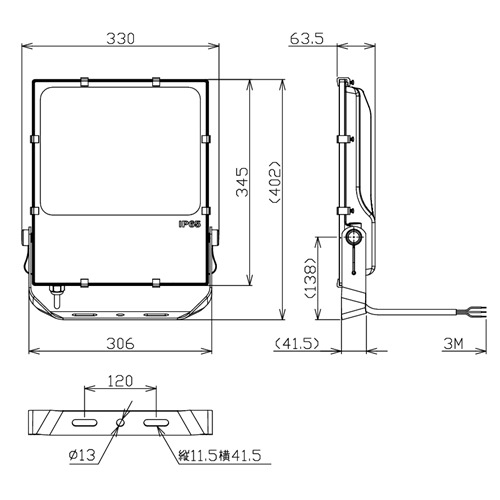

NLFL30投光燈尺寸圖

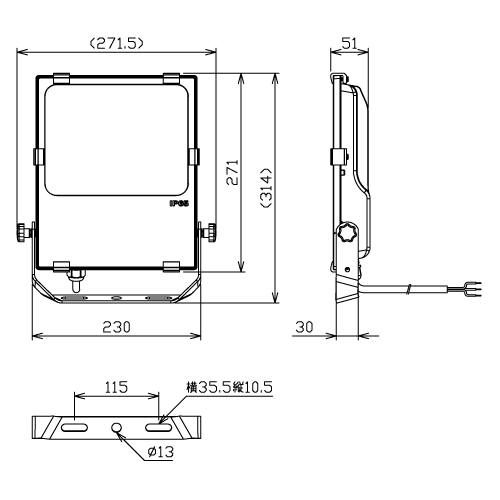

NLFL50

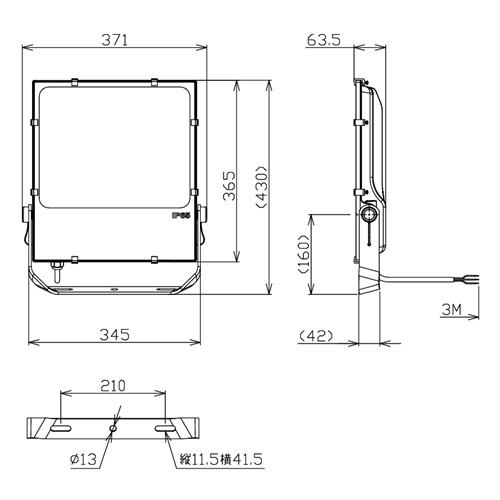

NLFL50尺寸圖,投光燈



配件
