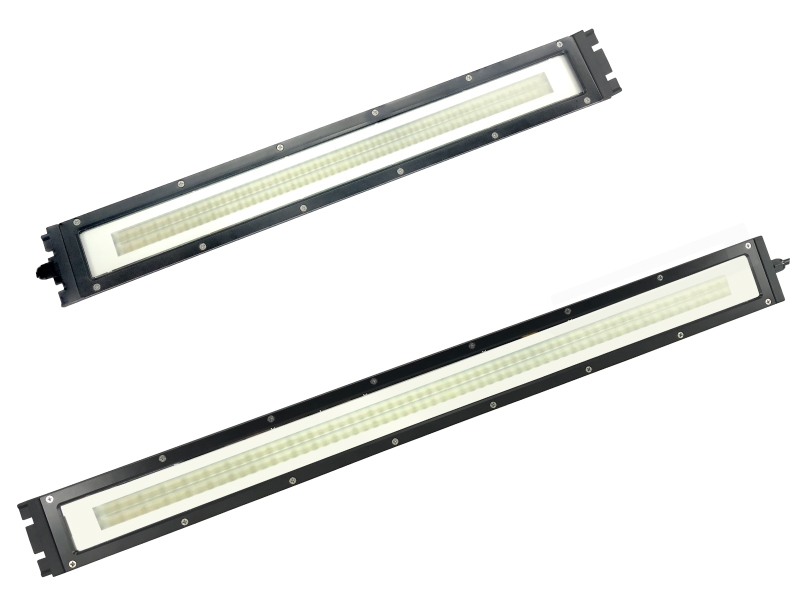

NLE-SN2系列（均光型 ）
特色
本體為鋁製，前面使用熱處理玻璃，整體是堅固不易損壞的設計。
透過特殊設計的反射板構造，有效提升集光能力，50度的配光角使垂直照度大幅提升。
採用光學擴散膜設計，可產生無頻閃的柔和光線，並有效抑制照射物體的光線反射。
適用
機床內部照明，工業機械照明，設備機械照明等
影片介紹
規格
| 色 温 | 5,700K |
|---|---|
| 本體顏色 | 黑色 |
| 期待壽命 | 環境温度40℃ 40,000小時 ※壽命是以初期照度減少至70%的情況 |
| 使用温度 | -10℃～40℃ |
| 保護等級 | IP67 |
| 電 源 | DC |
| 標準配線 | 3m （VCTF0.5mm2x2C） |
| 認 證 |
|
| 選用配件 | 本體顏色：銀色 |
|---|---|
| 波長：591 nm | |
| 耐油電線 氟素油性油封 |
|
| 電線保護套適用標準型（單側浪管接頭） 電線保護套適用標準型（雙側浪管接頭） |
|
|
角度調整底座（ND-P01） 固定磁鐵（ND-P04） AC/DC電源供應器（ND-PM243） 開關控制線（ND-SW01） |
無頻閃的溫和光源
IEEE 1789（照明頻閃影響與評估標準）中建議的安全頻閃率為 8%，而在約 3% 時人眼幾乎已無法察覺閃爍。
日機產品採用獨家設計，將頻閃率進一步降低至 2% 以下，不僅在一般靜態照片與影片拍攝時完全不會出現閃爍，使用 240fps 等高幀率設備進行拍攝也不會產生條紋閃爍。非常適合用於影像檢測、外觀檢查等需要高精度攝影或長時間肉眼觀察的應用場景。
※下圖為在日機產品光源照射下的情境
【一般LED】攝影時會觀察到閃爍和條紋
【日機產品】光線溫和均勻，無閃爍
傳統LED燈具與NLE13SN2光源比較
（左：傳統LED）
當照射金屬等物體表面時，因為反射面會產生條紋狀，對檢杳人員的視覺產生影響。
（右：NLE SN 2系列）
使用NLE SN2系列照射金屬等物體表面時，因為反射面不會產生條紋狀，照射物體表面光線均勻，對檢查人員的視覺不會產生影響。
（左圖：傳統LED）
傳統LED因有眩光及多層疊影的現象，對檢查人員的眼睛容易造成疲勞。
（右圖：NLE SN2系列）
NLE SN2系列不會造成多層疊影的現象，對檢查人員長時間使用也不會造成眼睛疲勞。
NLE-SN2系列量測照度

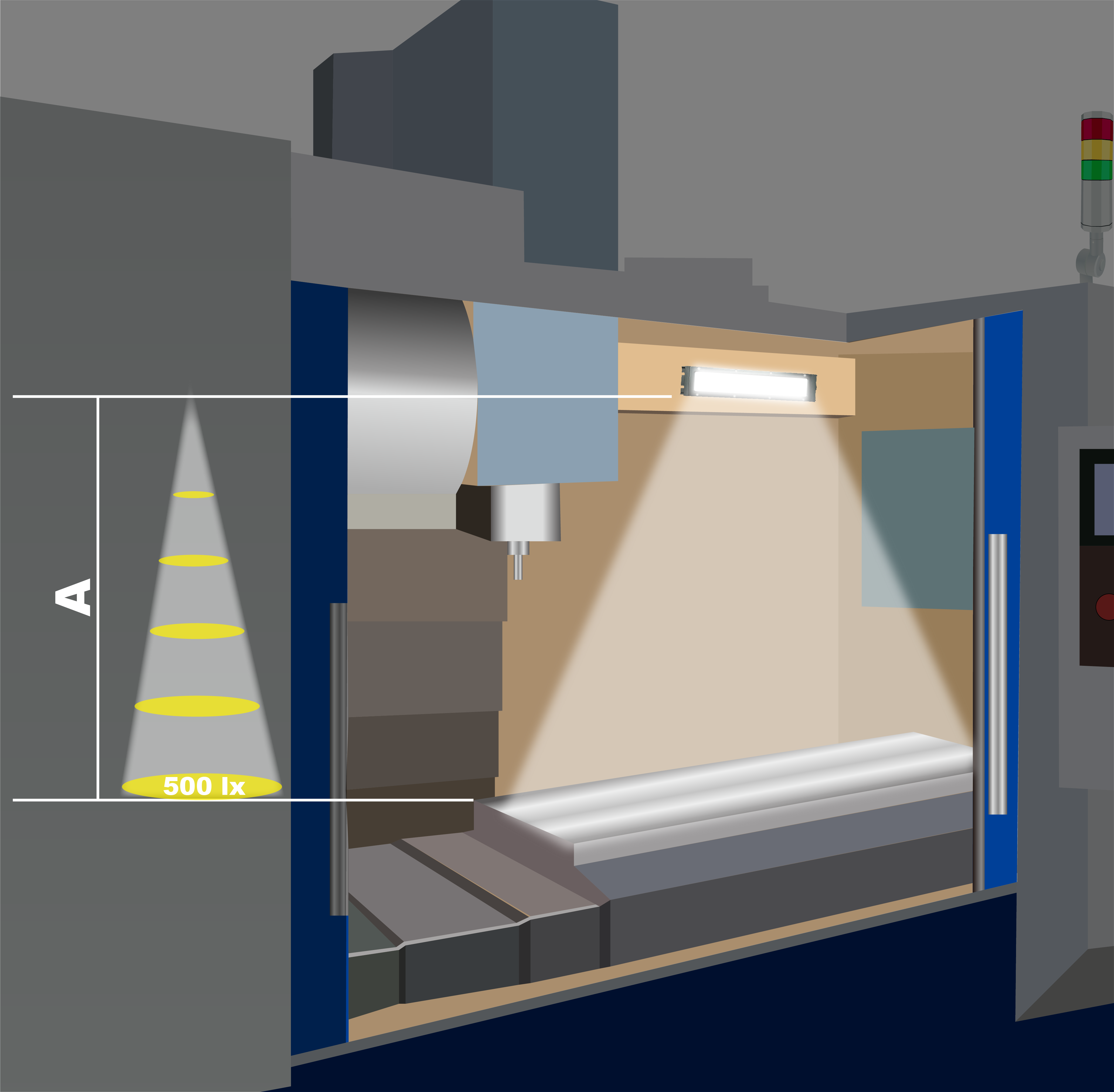

在燈具正下方量測照度為500lx之距離（A）
| 型號 | A | 500lx處照射面積 |
|---|---|---|
| NLE10SN2-DC | 1.09m | 0.73m² |
| NLE13SN2-DC | 1.42m | 1.10m² |
| NLE26SN2-DC | 1.82m | 2.35m² |
| NLE36SN2-DC | 2.49m | 3.87m² |
※依據JIS Z9110：2010 規範，在工作場域中工作檯面的照度需要有500lx以符合工作環境照明的標準。
配光曲線數據

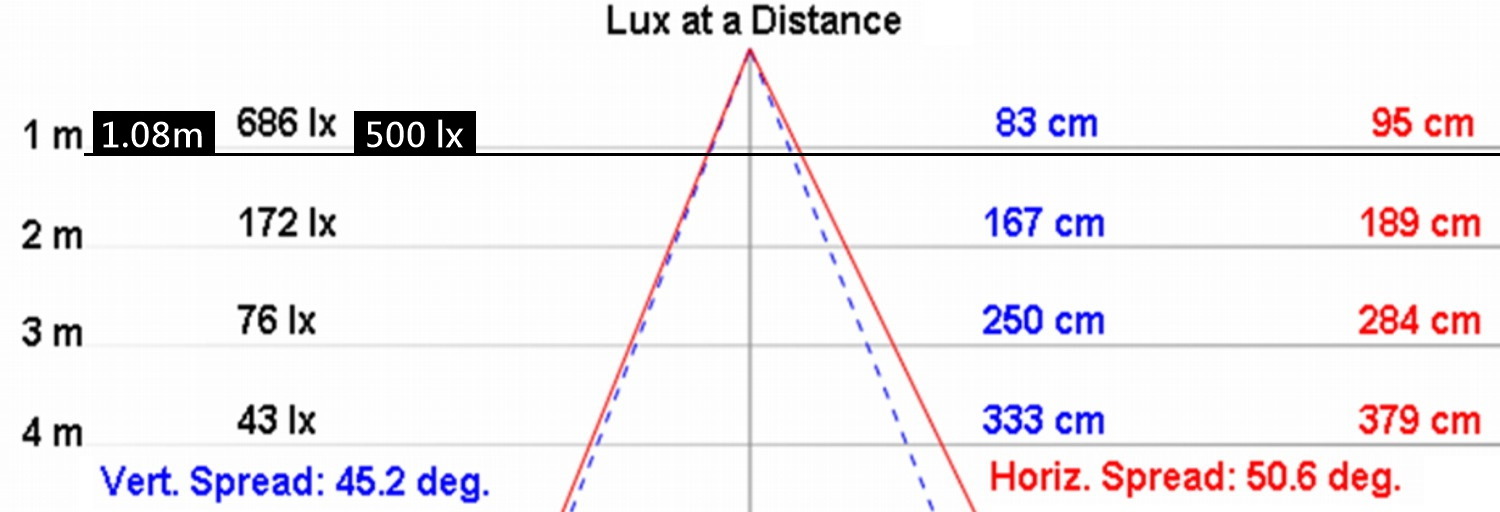

NLE10SN2-DC

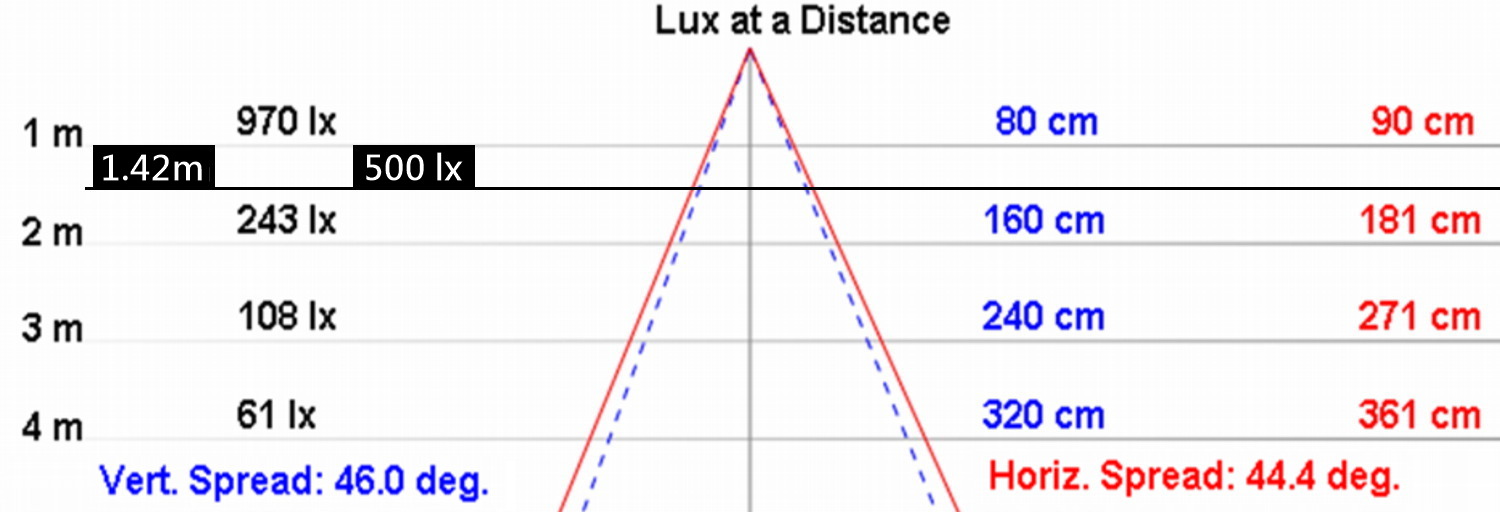

NLE13SN2-DC

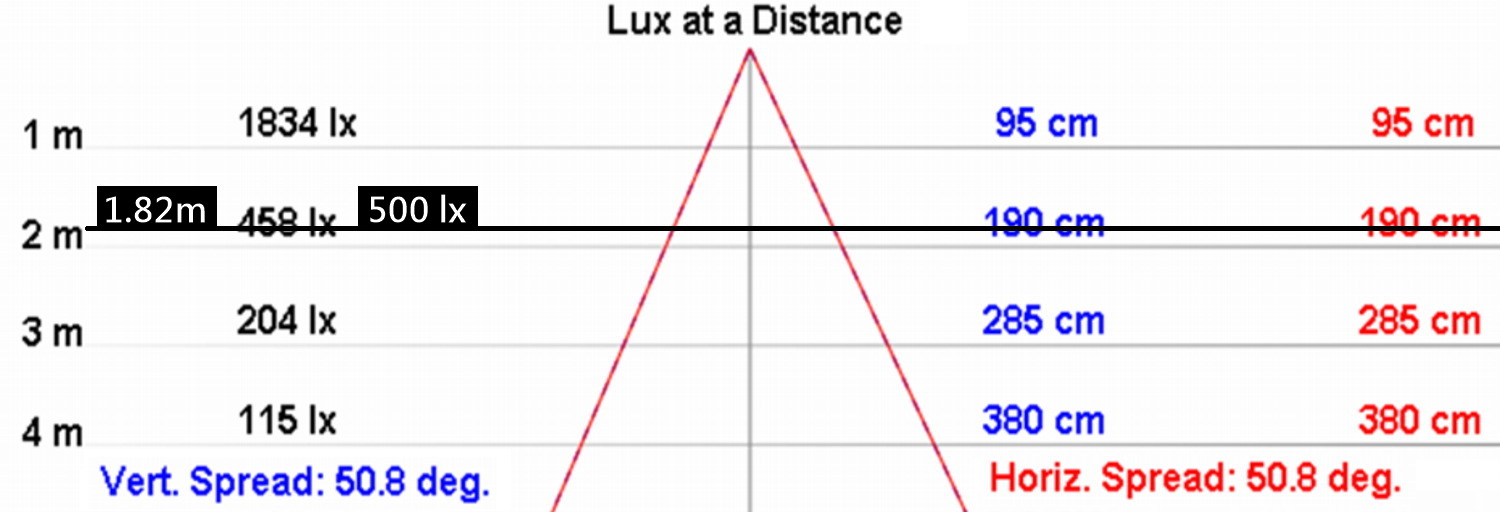

NLE26SN2-DC

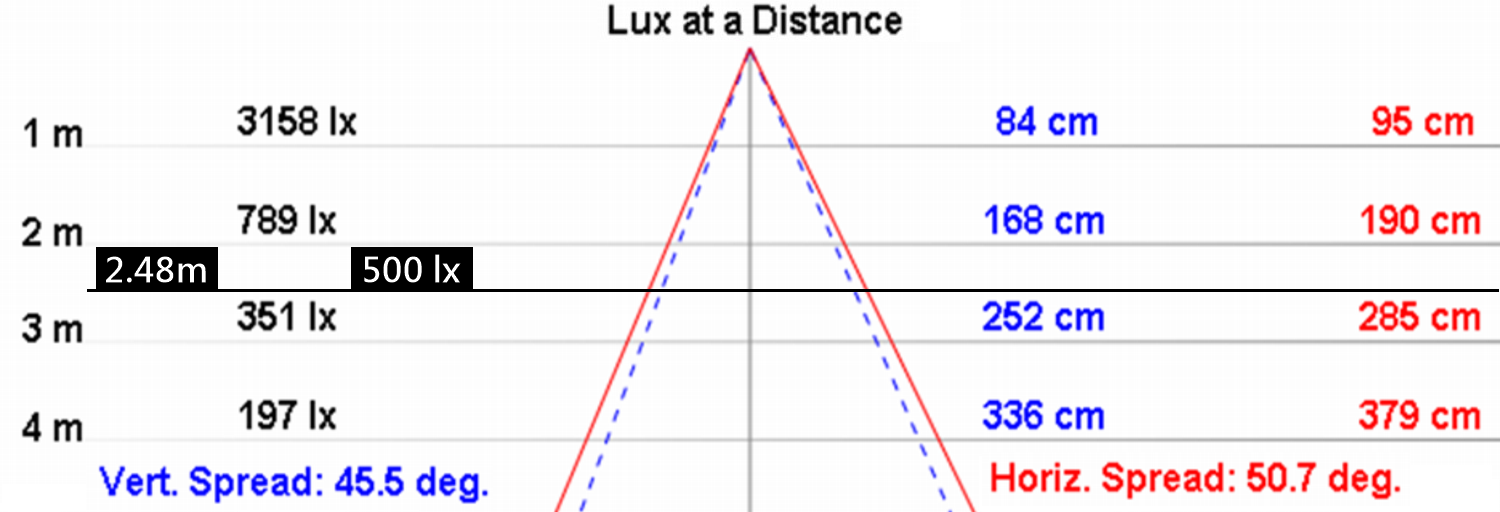

NLE36SN2-DC
尺寸圖
標準型
| 型號 | A | B |
|---|---|---|
| NLE10SN2 | 180 | 170 |
| NLE13SN2 | 330 | 320 |
| NLE26SN2 | 530 | 520 |
| NLE36SN2 | 730 | 720 |
埋入式
| 型號 | A | B | C | D |
|---|---|---|---|---|
| NLE10SNF2 | 210 | 190 | 150 | 40 |
| NLE13SNF2 | 360 | 340 | 300 | 40 |
| NLE26SNF2 | 560 | 540 | 500 | 35 |
選用配件
-
AC/DC電源供應器
- 型號：ND-PM243
- 認証：PSE FCC
- 輸入電壓：AC100～240V
- 輸出電壓：DC24V
- 輸出功率：最大24W
- 電線長度：1.8m
- 輸出插頭形狀：DCΦ5.5×2.5mm
- ※圖面「下載」
-
電線保護套
- 材質：尼龍
-
電線接頭加工
- 電線接頭連接的插孔處理
系列選定方法
| 型號 | 尺寸 | 外形 | 電源 | 選配 |
|---|---|---|---|---|
| NLE SN2 |
|
|
|
|
