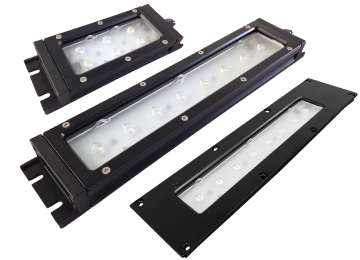

NLE平板型系列（防水型LED照明燈）
特 色
使用定電流IC迴路驅動方式，即使電壓變動也能保持燈具亮度不變，並且能夠增加LED的壽命。
獨自開發的保護迴路設計，對於突入電流或突波或瞬間停電，皆具保護作用。並且具有高絕緣性，是最適合於工具機內部照明。
採用世界全球信賴度高的LED，本體為鋁製，前面使用熱處理玻璃，整體堅固不易損壞。
適 用
機床內部照明，工業機械照明，設備機械照明等。
油氣特別重的環境，可考慮加選耐油性材質相關配件，延長燈具使用壽命。
影片介紹
規格
| 色 温 | 5,700K |
|---|---|
| 本體顏色 | 黑色 |
| 期待壽命 | 環境温度40℃ 40,000小時 ※壽命是以初期照度減少至70%的情況 |
| 使用温度 | -10℃～40℃ |
| 保護等級 | IP67 |
| 電 源 | DC |
| 標準配線 | 3m （VCTF0.5mm2x2C） |
| 認 證 |
|
| 選用配件 | 本體顏色：銀色 |
|---|---|
| 波長：591 nm | |
| 耐油電線 氟素油性油封 |
|
| 電線保護套適用標準型（單側浪管接頭） 電線保護套適用標準型（雙側浪管接頭） |
|
| 角度調整底座（ND-P01） 固定磁鐵（ND-P04） AC/DC電源供應器（ND-PM243） AC/DC電源供應器（ND-PM247） 開關控制線（ND-SW01） （使用溫度-10℃~40℃） 指不結冰的情況 |
無頻閃的溫和光源
IEEE 1789（照明頻閃影響與評估標準）中建議的安全頻閃率為 8%，而在約 3% 時人眼幾乎已無法察覺閃爍。
日機產品採用獨家設計，將頻閃率進一步降低至 2% 以下，不僅在一般靜態照片與影片拍攝時完全不會出現閃爍，使用 240fps 等高幀率設備進行拍攝也不會產生條紋閃爍。非常適合用於影像檢測、外觀檢查等需要高精度攝影或長時間肉眼觀察的應用場景。
※下圖為在日機產品光源照射下的情境
【一般LED】攝影時會觀察到閃爍和條紋
【日機產品】光線溫和均勻，無閃爍
NLE系列量測照度

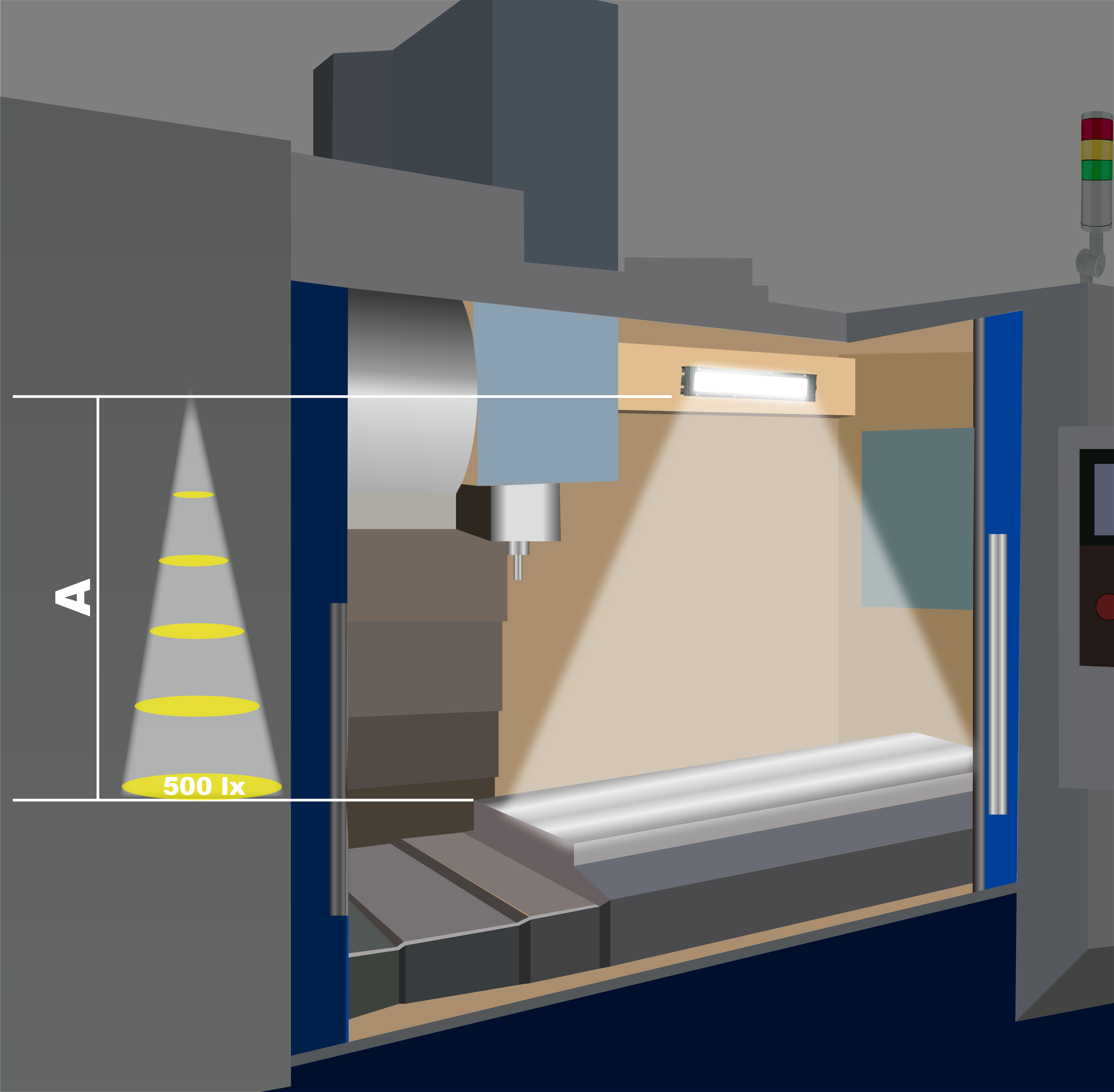

在燈具正下方量測照度為500lx之距離（A）
| 型號 | A | 500lx處照射面積 |
|---|---|---|
| NLE10CN-DC-L1 | 1.48m | 1.07m² |
| NLE13CN-DC-L1 | 1.84m | 1.02m² |
| NLE20CN-DC | 1.92m | 2.31m² |
| NLE26CN-DC | 2.65m | 2.02m² |
| NLE40C-DC | 2.83m | 4.45m² |
| NLE10SN-DC | 0.66m | 2.09m² |
| NLE13SN-DC | 0.77m | 3.23m² |
| NLE26SN-DC | 1.12m | 7.22m² |
※依據JIS Z9110：2010 規範，在工作場域中工作檯面的照度需要有500lx以符合工作環境照明的標準。
配光曲線數據

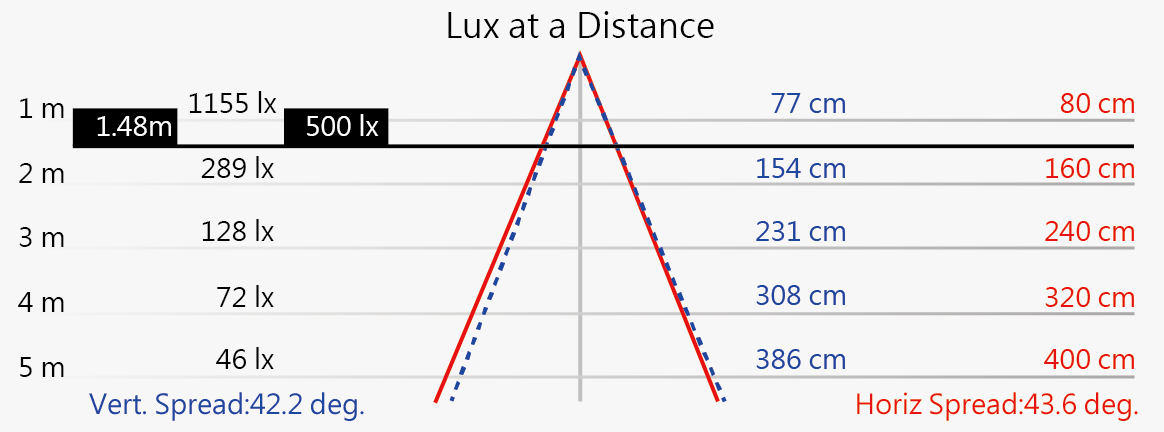

NLE10CN-DC-L1

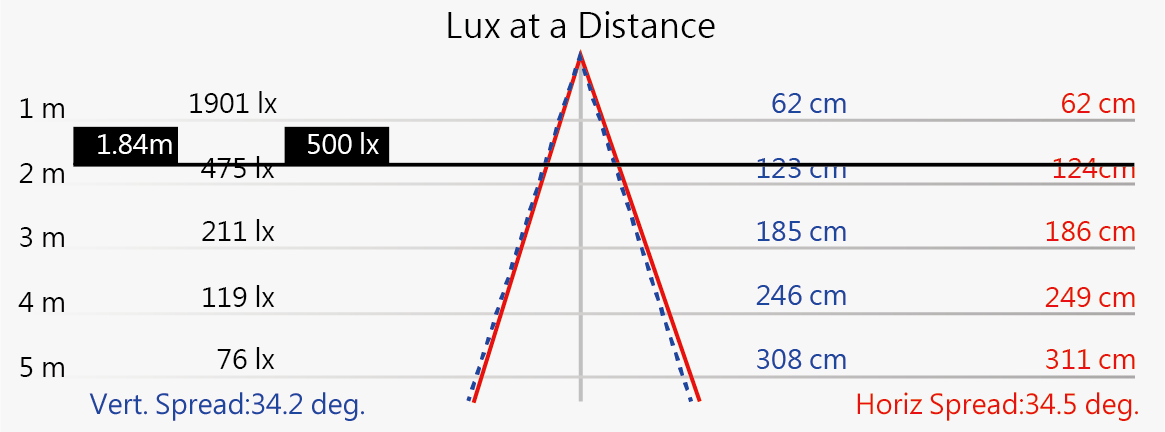

NLE13CN-DC-L1

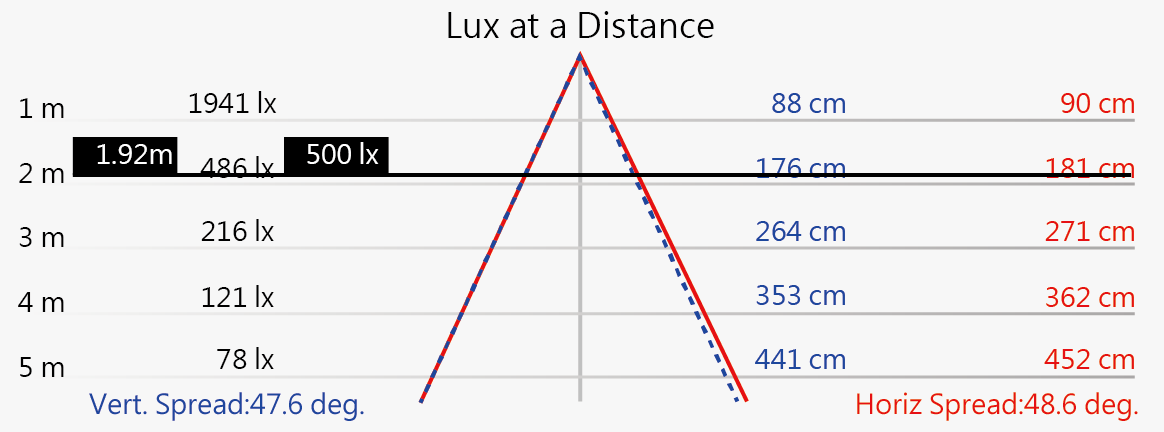

NLE20CN-DC

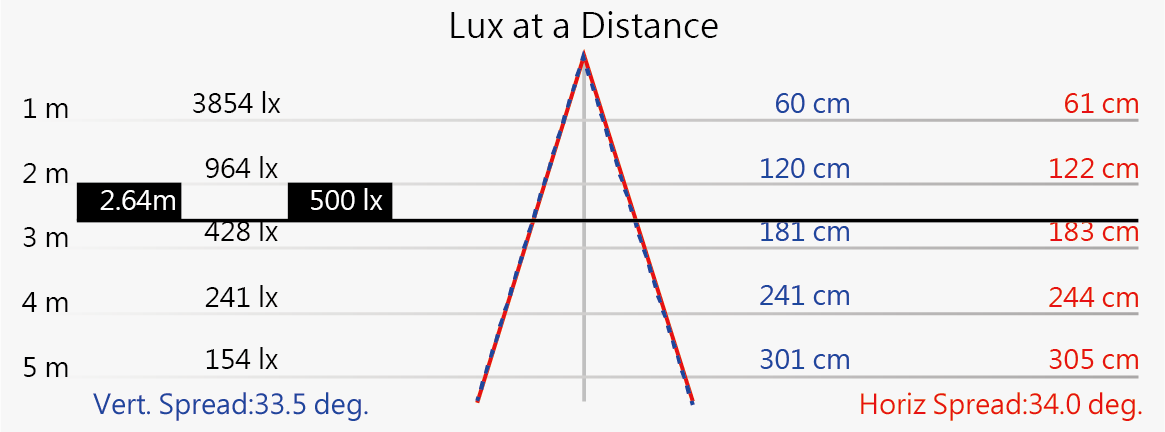

NLE26CN-DC

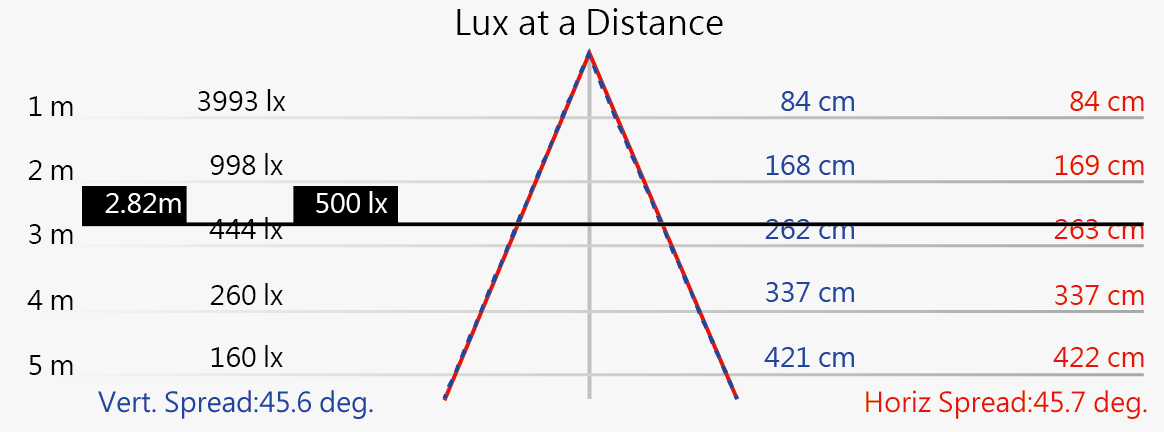

NLE40C-DC

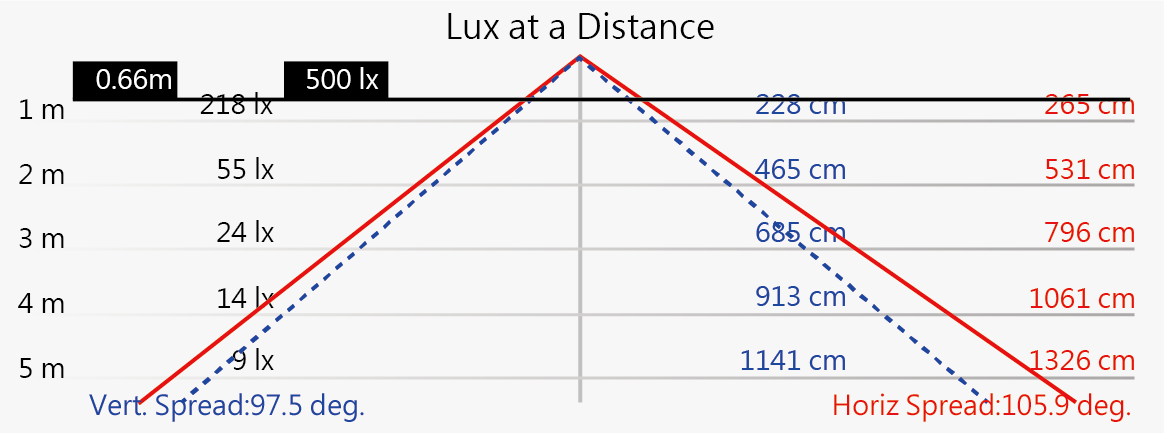

NLE10SN-DC

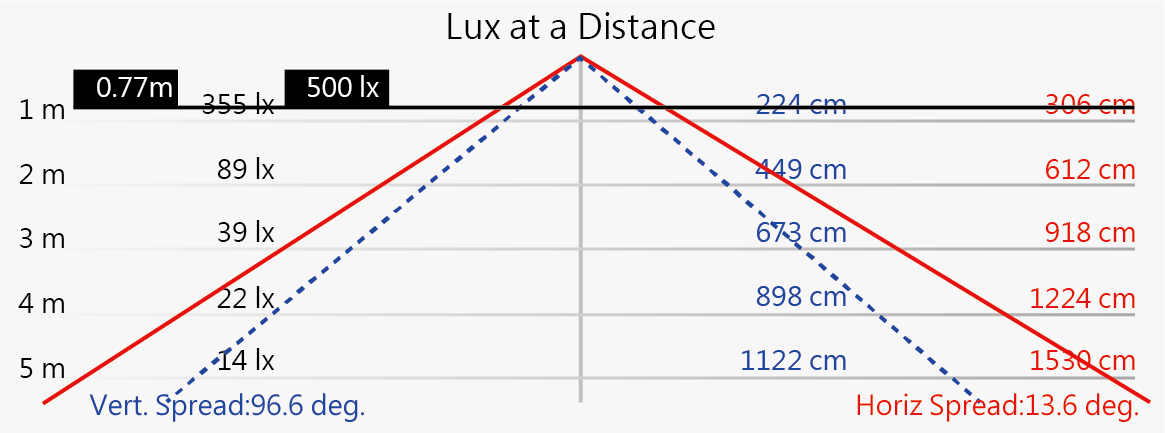

NLE13SN-DC

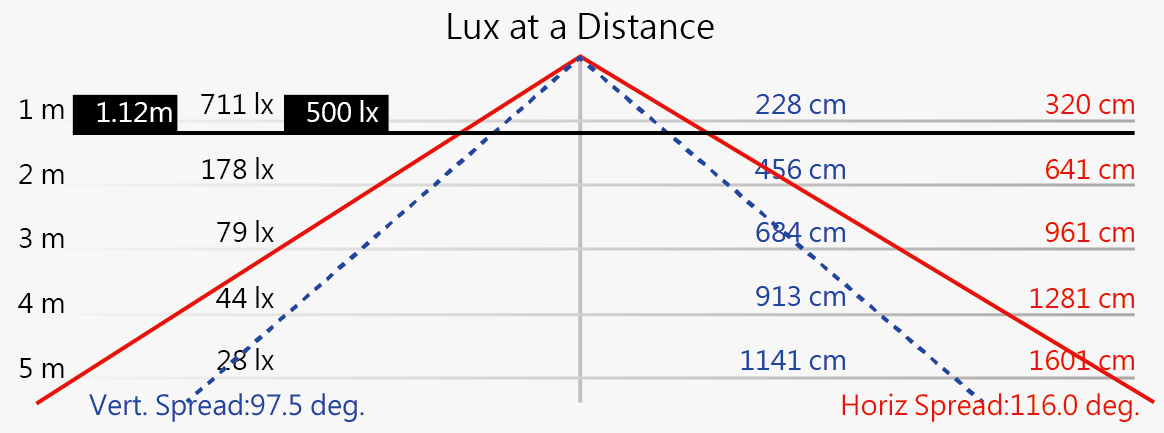

NLE26SN-DC
標準機種一覧表
| 型號 | 圖面 | 圖面（埋入式） | 光通量 | 照度（1m） | 電源 | 消耗功率 |
|---|---|---|---|---|---|---|
| NLE10CN-DC-L1 | PDF DXF 3D STEP | PDF DXF 3D STEP | 800 lm | 1,100 lx | DC24V | 7W |
| NLE13CN-DC-L1 | PDF DXF 3D STEP | PDF DXF 3D STEP | 1,000 lm | 1,700 lx | 10W | |
| NLE20CN-DC | PDF DXF 3D STEP | PDF DXF 3D STEP | 1,500 lm | 1,850 lx | 15W | |
| NLE26CN-DC | PDF DXF 3D STEP | PDF DXF 3D STEP | 1,900 lm | 3,500 lx | 20W | |
| NLE40C-DC | PDF DXF 3D STEP | － | 3,150 lm | 4,000 lx | 28W | |
| NLE10SN-DC | PDF DXF 3D STEP | － | 600 lm | 220 lx | 7W | |
| NLE13SN-DC | PDF DXF 3D STEP | － | 770 lm | 300 lx | 10W | |
| NLE26SN-DC | PDF DXF 3D STEP | － | 1,600 lm | 630 lx | 20W |
※如電源變更為AC100-240V時，請選配AC/DC電源供應器。
尺寸圖
標準型
| 型號 | A | B |
|---|---|---|
| NLE10CN／NLE10SN | 180 | 170 |
| NLE13CN／NLE13SN | 330 | 320 |
| NLE20CN | 330 | 320 |
| NLE26CN／NLE26SN | 530 | 520 |
| NLE40C | 530 | 520 |
埋入式
| 型號 | A | B | C | D |
|---|---|---|---|---|
| NLE10CNF／NLE10SNF | 210 | 190 | 150 | 40 |
| NLE13CNF／NLE13SNF | 360 | 340 | 300 | 40 |
| NLE20CNF | 360 | 340 | 300 | 40 |
| NLE26CNF | 560 | 540 | 500 | 35 |
| NLE40CF | 560 | 540 | 500 | 35 |
NLE平板型工作燈選用配件
系列選定方法
| 型號 | 尺寸 | LED | 外形 | 電源 | 玻璃 | 鏡頭 | 選配 |
|---|---|---|---|---|---|---|---|
