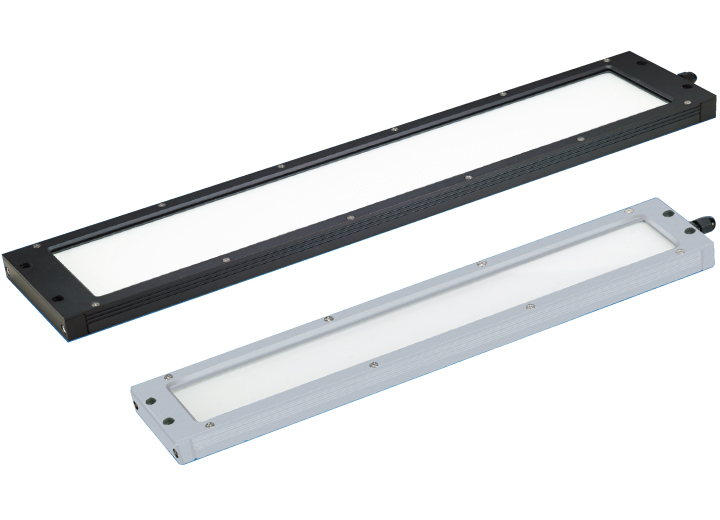

防塵防水LED燈.平板型


NLUP糸列(防水型面發光LED照明燈)

特色

LED特有不眩光的面發光照明燈,且具有防水功能;燈具發光均勻自然,即使⾧時間使用,眼睛也不會感到疲倦。

因為光的反射很少,最適合使用於檢查用照明。



使用定電流IC迴路驅動方式,即使電壓變動也能保持燈具亮度不變,並且能夠增加LED的壽命。



獨自開發的保護迴路設計,對於突入電流或突波或瞬間停電,皆具保護作用。

有高絕緣性,是最適合於工具機內部照明。採用世界全球信賴度高的LED。

適用

機床內部照明,工業機械照明,設備機械照明等


規格

色        温 5,700K
本體顏色 黑色
期待壽命 環境温度40℃ 40,000小時
※壽命是以初期照度減少至70%的情況
使用温度 -10℃~40℃
保護等級 IP67
電        源 DC24V
標準配線 3m (VCTF0.5mm2x2C)
認        證 ce FCC
選用配件

本體顏色 :銀色
電線保護套
角度調整底座:ND-P01 ( NLUP2不適用)
固定磁鐵:ND-P06 ( NLUP2 不適用 )
AC/DC電源供應器(ND-PM243)
AC/DC電源供應器(ND-PM247)
(使用溫度-10C~40C)指不結冰的情況

NLUP 系列 購 買 說明書

比較例

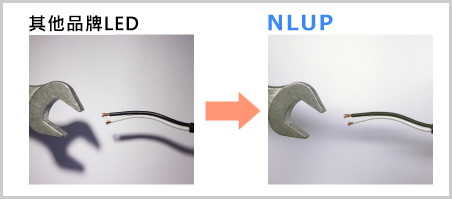

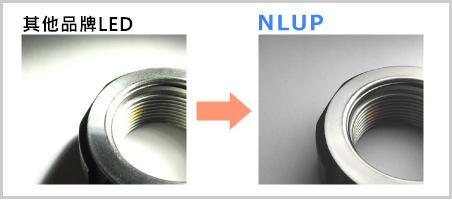

用傳統LED(左)照明產生陰影,但NLUP(右)陰影的呈現幾乎沒看到

LED陰影比較

LED陰影比較


標準機種一覧表

型號 圖面 光通量 照度(1m) 電源 消耗功率
NLUP05-DC PDF  DXF  3D STEP 480 lm 260 lx DC24V 5.8W
NLUP10-DC PDF  DXF  3D STEP 800 lm 410 lx 12W
NLUP20-DC PDF  DXF  3D STEP 1,130 lm 580 lx 19W

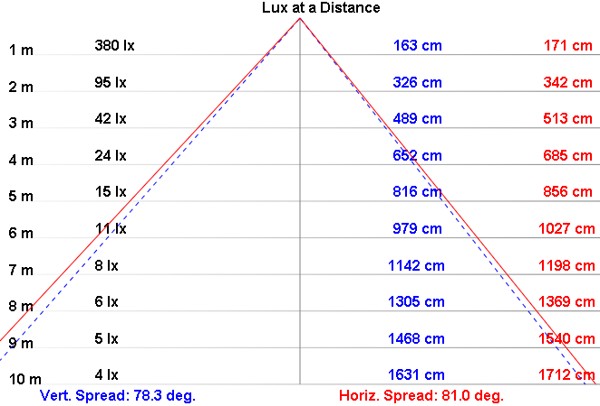

NLUP05T-DC PDF  DXF  3D STEP 690 lm 380 lx 12W
NLUP10T-DC PDF  DXF  3D STEP 1,300 lm 700 lx 23W
NLUP20T-DC PDF  DXF  3D STEP 2,570 lm 1,430 lx 37W
NLUP2-20-DC PDF  DXF  3D STEP 2,570 lm 1,350 lx 37W

※如電源變更為AC100-240V時,請選配AC/DC電源供應器。



尺寸圖

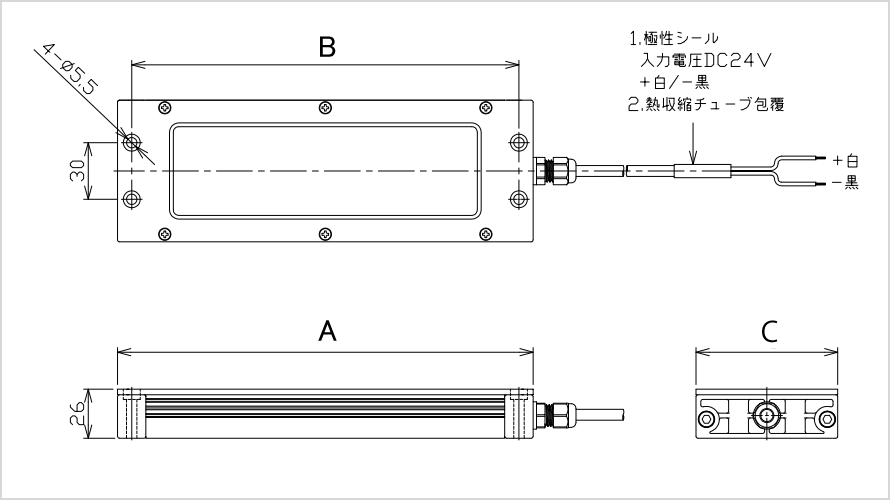

標準型

NLUP標準尺寸圖

型號 A B C D
NLUP05/NLUP05T 220 205 75 30
NLUP10/NLUP10T 395 380 75 30
NLUP20/NLUP20T 540 525 75 30
NLUP2-20 540 525 115 60

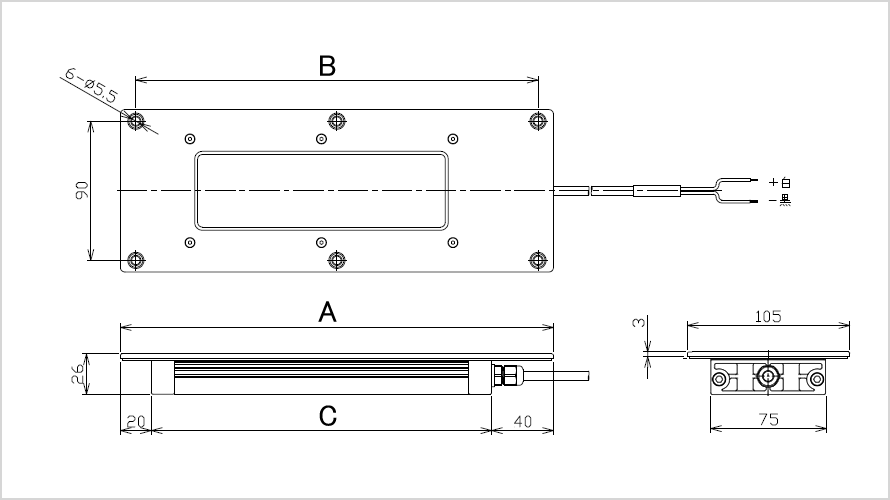

埋入式

NLUP埋入式尺寸圖

型號 A B C
NLUP05F/NLUP50TF 280 260 220
NLUP10F/NLUP10TF 455 432 395
NLUP20F/NLUP20TF 600 576 540

NLUP平型工作燈選用配件



系列選定方法

型號 尺寸 光源 外型 電源 選配
NLUP
  • 05
  • 10
  • 20
  • 2-20
  • 無標示
    =單側發光
  • T
    =兩側發光
  • 無標示
    =標準形
  • F
    =埋入式
  • DC
    =DC24V
  • 本體顏色=銀色
  • 電線保護套(僅適用於標準型)
  • 角度調整底座
    MODEL=ND-P01(NLUP2-20-DC不適用)
  • 固定磁鐵
    MODEL=ND-P06(NLUP2-20-DC不適用)
  • AC/DC電源供應器
    MODEL=ND-PM243
  • AC/DC電源供應器
    MODEL=ND-PM247
