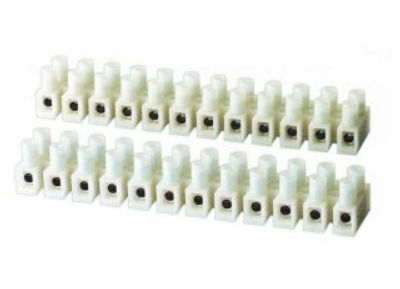

底座加高型端子台
什麼是端子台？
由於其英文為「Terminal block」，有時也被稱作連接端子。
一般做為配電盤的繼電器等用電裝置的電線連接與中繼元件使用。
崁壁螺絲及管狀接點增加使用安全性，有助防止短路發生。
底座加高型端子台的使用方法
電線剝線後插入端子兩端，鎖上螺絲即可。
12排模組化設計可依照需求裁切成數段。
主要用在各種電器產品、燈飾及建築水電工程等配線用途上。
材質特點
採用PA66工程塑膠製造，具有優良的機械強度、耐熱性、防火特性、耐磨性。
規格
| 本體材質 | PA66 |
|---|---|
| 接線端子材質 | 鍍鎳黃銅 |
| 防火耐燃等級 | UL94V-2（UL94V-0） |
| 使用溫度 | -25℃～105℃ |
| 認 證 | CE、RoHS、REACH |

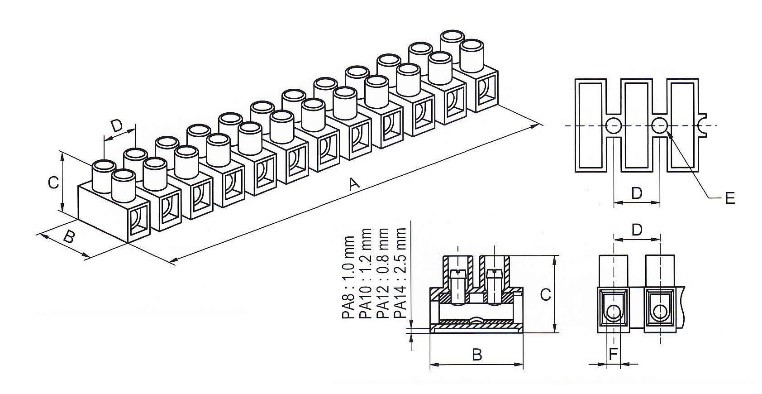

標準機種一覽表
| 型號 | 規格 | 適用電線 | 螺絲 | A （mm） |
B （mm） |
C （mm） |
D （mm） |
E （mm） |
F （mm） |
電壓 | 電流 | 顏色 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Cross-Set | AWG | ||||||||||||
| N-B-PA-8H-12L | 8mm | 1.5mm² | 22-12 （單芯／多芯） |
M2.6×5 | 96.2 | 17 | 14.5 | 8.2 | 2.9 | 2.8±0.1 | 300V | 20A | 白 |
| N-B-PA-10H-12L | 10mm | 2.5mm² | 22-12（單芯） 14-10（多芯） |
M3.0×6 | 117.2 | 20.2 | 16.8 | 10 | 3.6 | 3.4±0.1 | 30A | ||
| N-B-PA-12H-12L | 12mm | 6mm² | 20-10 （單芯／多芯） |
M3.5×7 | 140.7 | 23.8 | 19 | 12 | 3.9 | 4.2±0.1 | 35A | ||
| N-B-PA-14H-12L | 14mm | 10mm² | 20-8 （單芯／多芯） |
M4.0×9 | 158 | 25.6 | 25 | 13.5 | 4.4 | 5±0.1 | 50A | ||
