什麼是壓接端子?

壓接端子是連接電線和電氣設備以及交換電源和信號的必要部件。

它開發於1925年左右,在壓接端子普及之前,焊接是主流。

使用壓接端子的優勢

除了使用壓接端子外,還有其他方法連接電線和電氣設備,例如用絕緣帶焊接或纏繞。

但是焊接需要技術技能,並且可能會引起灼傷。

用絕緣膠帶固定時,存在短路的風險,並且難以精美地組裝不同的電線粗細/類型/標準。

點壓接端子無需擔心灼傷或不同電線之間的連接。


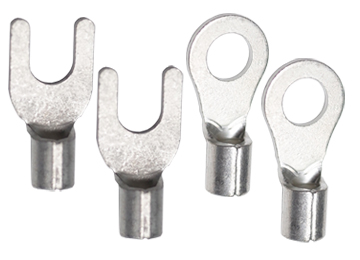

裸壓接端子

兩種類型:裸壓接端子(圓形/ R型)和裸壓接端子(前開口/ Y型)。

實際上,選擇任一壓接端子都沒有問題。

在這裡,我們將介紹裸壓著端子的優缺點,提供您在選用上做考量。

選定ポイント

1.「圓型/R型」與「先開型/Y型」

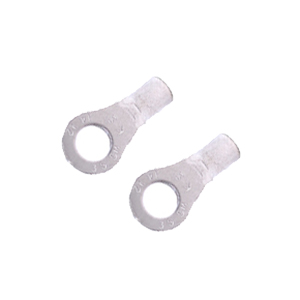

「圓型/R型」優點是安全性好。

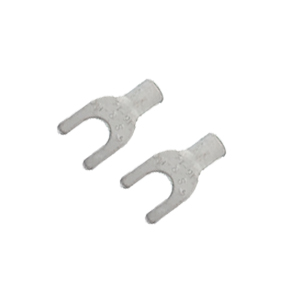

「先開型/Y型」優點是可加工性好。
因此,選擇的重點是採取安全性還是可加工性
  〇優點 ×缺點
丸型/R型 安全性好
比先開型便宜一點 例如,即使螺絲稍微鬆動,它仍會固定
*鬆動足以抬起端子可能會引起火花。
可操作性差
Ex.必須完全卸下並安裝螺釘
先開型/Y型 良好的可加工性
Ex.無需拆卸螺絲即可立即安裝。
安全性差
與圓形相比,價格略高
如果螺絲鬆動,它將脫落
例如,有直接接觸電力的風險
2.「半絶縁」優缺點
“裸露”的優點是它減少了工作時間,並且比半絕緣的便宜。
但是,如果將其安裝在裸露的地方,則有直接接觸電流的危險,因此,安裝後必須使用熱縮管進行絕緣。

  〇優點 ×缺點
工作時間可以縮短
比半絕緣便宜
例如,將其放置在沒有直接接觸的地方,例如帶蓋
安全性性差
視安裝位置而定,日後需要進行絕緣的保護。

最終,通常會選擇壓接端子為“您的偏愛”。

經驗豐富的工程師直覺上會採用這個壓著端子;己確保電氣設備接觸的穩定品質

在規格的選用上如果有任何疑問或疑慮,請隨時與我們聯繫。


特色

材質 無氧銅
數量 100個

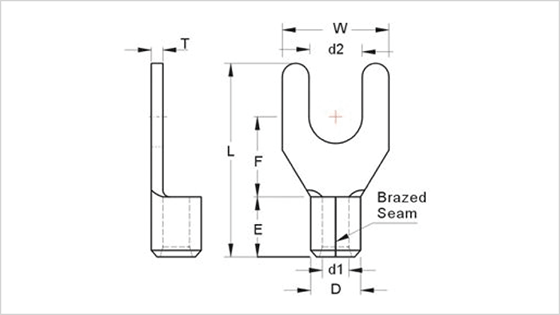

Y型 主要尺寸圖

裸圧着端子Y型の寸法図

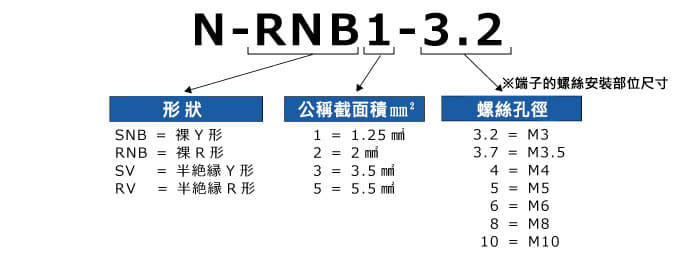

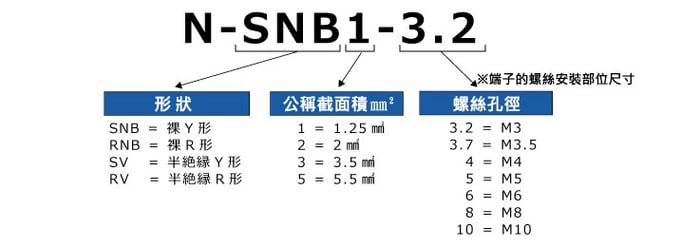

裸圧着端子の型式

型號 公稱截面積( ㎜²) 螺絲孔徑 各部位尺寸( ㎜²) 適合電線規格
ød2 W F L E øD ød1 T 絞線㎜² AWG
N-SNB1-3.2 1.25 M3 3.2 5.7 6.5 16.0 4.8 3.4 1.7 0.75 0.5-1.5 22-16
N-SNBS1-3.7 M3.5 3.7 5.7
N-SNBL1-3.7 3.7 6.4
N-SNBS1-4 M4 4.3 6.4
N-SNBM1-4 4.3 7.2
N-SNBS1-3.7 4.3 8.1

型號 公稱截面積( ㎜²) 螺絲孔徑 各部位尺寸( ㎜²) 適合電線規格
ød2 W F L E øD ød1 T 絞線㎜² AWG
N-SNB2-3.2 2 M3 3.2 5.7 6.5 16.0 4.8 4.1 2.3 0.80 1.5-2.5 16-14
N-SNBS2-3.7 M3.5 3.7 5.7
N-SNBL2-3.7 3.7 6.4
N-SNBS2-4 M4 4.3 6.4
N-SNBM2-4 4.3 6.4
N-SNBL2-4 4.3 8.1
N-SNBS2-5 M5 5.3 8.1

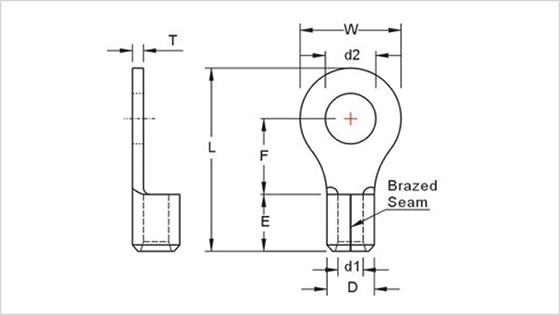

R型 主要尺寸圖

裸壓着端子R型尺寸圖

裸壓着端子的型式

型號 公稱截面積( ㎜²) 螺絲孔徑 各部位尺寸( ㎜²) 適合電線規格
ød2 W F L E øD ød1 T 絞線㎜² AWG
N-RNB1-3.2 1.25 M3 3.2 5.5 5.0 12.5 4.8 3.4 1.7 0.75 0.5-1.5 22-16
N-RNBS1-3.7 M3.5 3.7 5.5 5.0 12.5
N-RNBM1-3.7 3.7 6.6 6.3 14.4
N-RNBS1-4 M4 4.3 6.6 6.3 14.4
N-RNBL1-4 4.3 8.0 7.0 15.8
N-RNB1-5 M5 5.3 8.0 7.0 15.8
N-RNB1-6 M6 6.4 11.6 11.0 21.8
N-RNB1-8 M8 8.4 11.6 11.0 21.8
N-RNB2-3.2 2 M3 3.2 6.6 4.8 12.8 4.1 2.3 0.80 1.5-2.5 16-14
N-RNBM2-3.7 M3.5 3.7 6.6 6.3 14.4
N-RNBS2-4 M4 4.3 6.6 6.3 14.4
N-RNBL2-4 4.3 8.5 7.4 16.5
N-RNBS2-5 M5 5.3 8.5 7.4 16.5
N-RNBL2-5 5.3 9.5 7.4 17.0
N-RNB2-6 M6 6.4 12.0 11.0 21.8
N-RNB2-8 M8 8.4 12.0 11.0 21.8

型號 公稱截面積( ㎜²) 螺絲孔徑 各部位尺寸( ㎜²) 適合電線規格
ød2 W F L E øD ød1 T 絞線㎜² AWG
N-RNB3-4 3.5 M4 4.3 8.0 8.0 18.0 6.0 5.1 2.9 1.0 2.5-4 14-12
N-RNBM3-5 M5 5.3 9.5 9.2 20.0
N-RNB3-6 M6 6.4 12.0 9.4 21.4
N-RNB3-8 M8 8.4 15.0 13.3 27.0
N-RNBS5-4 5.5 M4 4.3 7.2 6.1 15.7 5.6 3.4 4-6 12-10
N-RNBL5-4 4.3 9.5 8.3 19.0
N-RNB5-5 M5 5.3 9.5 8.3 19.0
N-RNB5-6 M6 6.4 12.0 10.5 22.5
N-RNB5-8 M8 8.4 15.0 13.3 27.0
N-RNB5-10 M10 10.5 15.0 13.3 27.0
