半絕緣壓着端子「 Y型 ／ R型 」

半絕緣壓着端子

什麼是半絶緣壓接端子？

壓接端子是連接電線和電氣設備的零件。

廣泛用於包括電氣工程在內的家庭用電器、測量設備、FA控制設備等用途。

它開發於1925年左右，在壓接端子普及之前，焊接是主流。

使用半絶壓接端子的優勢

除了使用壓接端子外，還有其他方法連接電線和電氣設備，例如用絕緣帶焊接或纏繞。

但是焊接需要技術技能，並且可能會引起灼傷。

用絕緣膠帶固定時，存在短路的風險，並且難以精美地組裝不同的電線粗細/類型/標準。

點壓接端子無需擔心灼傷或不同電線之間的連接。

半絕緣壓接端子

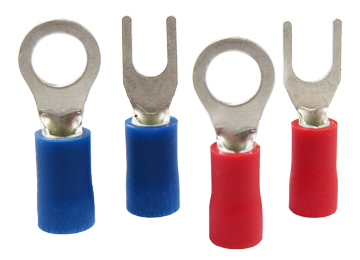

本公司備有2種類型分別為R型及Y型兩種,並包覆護套的半絕緣壓着端子。

使用時選擇任一壓接端子都沒有問題。

在這裡，我們介紹選擇的要點，以便您可以更平穩地選擇壓接端子。

選擇要點

１．「圓型／Ｒ型」和「先開型／Ｙ型」
「圓型／Ｒ型」好處是安全性好。
「先開型／Ｙ型」的優點在於可加工性良好。
選擇的重點是採取安全性還是可加工性,依照實際的情況考慮。
  〇優點 ×缺點
圓型／Ｒ型 良好的安全性
比首批產品便宜
Ex.即使螺絲有些鬆動，它們仍保持連接狀態
※*鬆動足以抬起端子可能會引起火花。 		加工性差
Ex.必須完全卸下並安裝螺釘。
先開型／Ｙ型 良好的可加工性
Ex.無需拆卸螺絲即可立即安裝。 		安全性差
價格比圓型略高
Ex.如果螺絲鬆動，它將脫落。
Ex.有直接接觸電力的風險。
２．「半絕緣」的優點・缺點
「半絕緣」的優點是您可以選擇任何安裝位置。
另外，由於在安裝後不需要絕緣，所以具有省力且容易的優點。
但是，缺點是價格略高於“裸”壓接端子。
如果您沒有經驗，則可能更喜歡選擇「半絕緣」類型。
  〇優點 ×缺點
半絕緣 安裝場所不受限制
無需絶緣
例如：裸露、加裝保護套. 		價格高於裸壓接端子

最終，通常會選擇壓接端子為“您的偏愛”。

經驗豐富的工程師認為他們被直觀而感性地使用。

但是，如果您沒有經驗，則可能不知道該如何去選擇。

如果您對壓接端子有任何疑問或不清楚的地方，請隨時與我們聯繫。

規格

材質 無酸素銅（本體）
聚氯乙烯（護套）
額定電壓 600V
數量 100個

Y型 尺寸圖

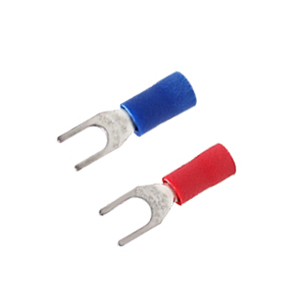

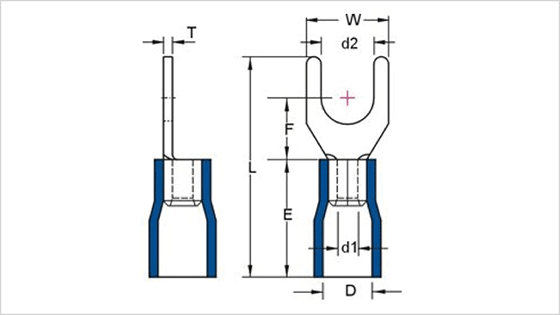

半絕緣壓著端子Y型の寸法図

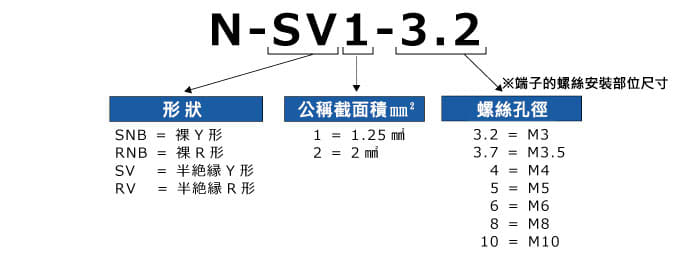

半絕緣壓著端子の型號

型號 公稱截面積（mm） 螺絲孔徑 各部位尺寸(mm) 適合電線規格
ød2 W F L E øD ød1 T 紋線㎜2 AWG
N-SV1-3.2 1.25 M3 3.2 5.7 6.5 21 10 4.0 1.7 0.75 0.5-1.5 22-16
N-SVS1-3.7 M3.5 3.7 5.7
N-SVS1-4 M4 4.3 6.4
N-SVM1-4 4.3 7.2
N-SV2-3.2 2 M3 3.2 5.7 4.5 2.3 0.80 1.5-2.5 16-14
N-SVL2-3.7 M3.5 3.7 6.0
N-SVM2-4 M4 4.3 7.2

R型 尺寸圖

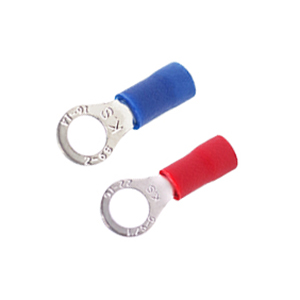

半絕緣壓著端子R型の寸法図

半絕緣壓著端子の型號

型號 公稱截面積（mm） 螺絲孔徑 各部位尺寸(mm) 適合電線規格
ød2 W F L E øD ød1 T 紋線㎜2 AWG
N-RV1-3.2 1.25 M3 3.2 5.5 5.0 17.5 10 4.0 1.7 0.75 0.5-1.5 22-16
N-RVM1-3.7 M3.5 3.7 6.6 6.3 19.4
N-RVS1-4 M4 4.3 6.6 6.3 19.4
N-RVL1-4 4.3 8.0 7.0 20.8
N-RV1-5 M5 5.3 8.0 7.0 20.8
N-RVS2-4 2 M4 4.3 6.6 6.3 19.4 4.5 2.3 0.80 1.5-2.5 16-14
4.3 8.5 7.8 21.8
N-RVS2-5 M5 5.3 8.5 7.8 21.8
