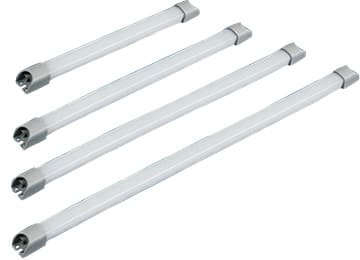

NLT3系列
特色
使用DOB(devices on bard)設計方式，LED及電源迴路 在同㇐PCB上；比NLT2系列更輕薄。
乳白色外殼，使燈具更均勻發光及抑制LED特有的閃爍亮光；是對眼睛較好的照明燈。
使用定電流IC迴路驅動方式，即使電壓變動也能保持燈具亮度不變，並且能夠增加LED的壽命。
獨自開發的保護迴路設計，對於突入電流或突波或瞬間停電，皆具保護作用。
具有高絕緣性的安全設計，採用世界全球信賴度高的LED。
適用
自動控制照明、配電箱內照明、冷藏倉庫照明等。規格
| 色 温 | 5,700K |
|---|---|
| 期待壽命 | 環境温度25℃ 60,000小時 ※壽命是以初期照度減少至70%的情況 |
| 使用温度 | -10℃～40℃ |
| 保護等級 | IP65 |
| 電 源 | DC24V |
| 標準配線 | 3m （ AWG26x2C ） |
| 外殼顏色 | 乳白色 |
| 認 證 |
|
| 選用配件 |
|---|
| 外殼=透明 |
| 色溫 591nm |
| 固定磁鐵（ND-P03） |
| 固定金具（ND-P15） |
| AC/DC電源供應器（ND-PM243） |
| 開關控制線（ND-SW01） |
無頻閃的溫和光源
IEEE 1789（照明頻閃影響與評估標準）中建議的安全頻閃率為 8%，而在約 3% 時人眼幾乎已無法察覺閃爍。
日機產品採用獨家設計，將頻閃率進一步降低至 2% 以下，不僅在一般靜態照片與影片拍攝時完全不會出現閃爍，使用 240fps 等高幀率設備進行拍攝也不會產生條紋閃爍。非常適合用於影像檢測、外觀檢查等需要高精度攝影或長時間肉眼觀察的應用場景。
※下圖為在日機產品光源照射下的情境
【一般LED】攝影時會觀察到閃爍和條紋
【日機產品】光線溫和均勻，無閃爍
標準機種一覧表 (外殼：乳白色)
| 型號 | 圖面 | 光通量 | 照度（1m） | 電源 | 消耗功率 |
|---|---|---|---|---|---|

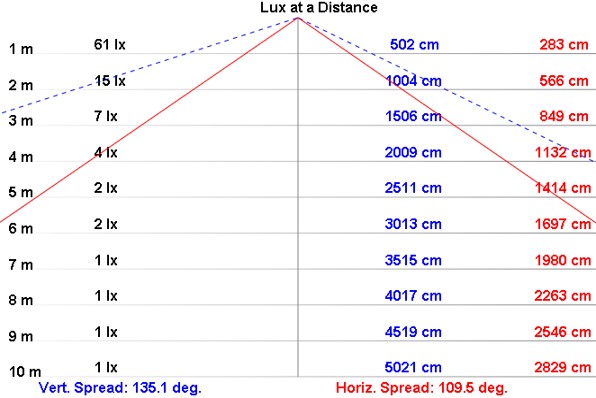

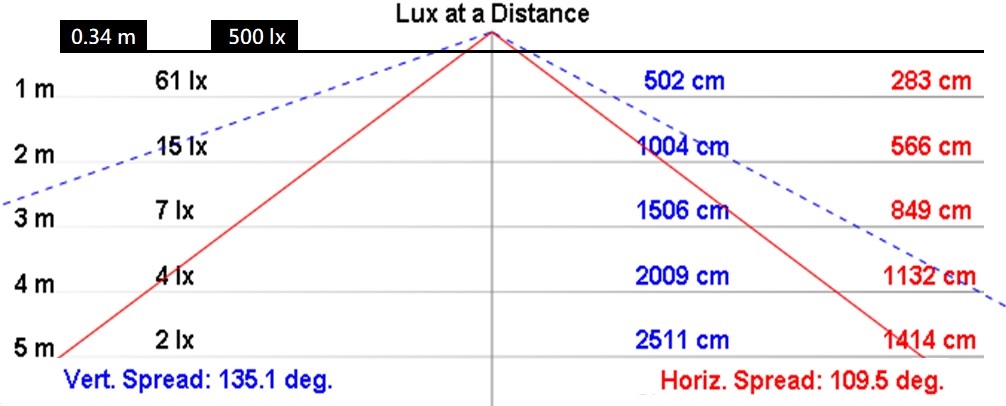

| NLT3-05-DC-S | PDF DXF 3D STEP | 230 lm | 60 lx | DC24V | 1.8W |
| NLT3-10-DC-S | PDF DXF 3D STEP | 440 lm | 110 lx | 3.8W | |

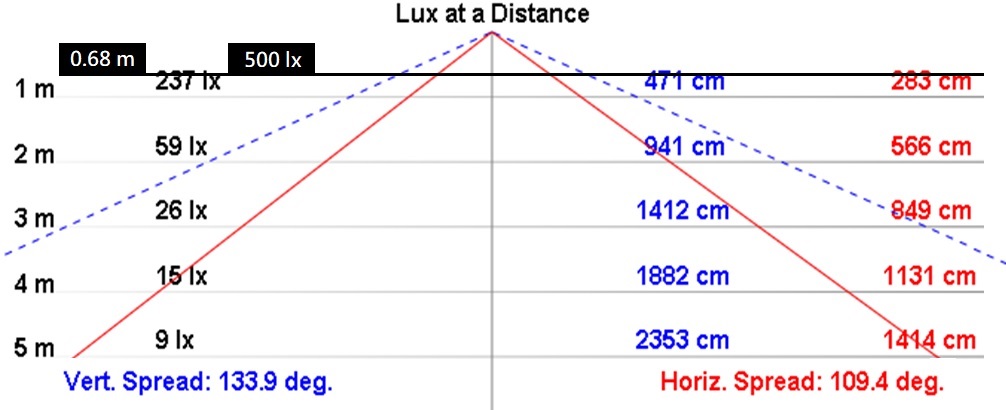

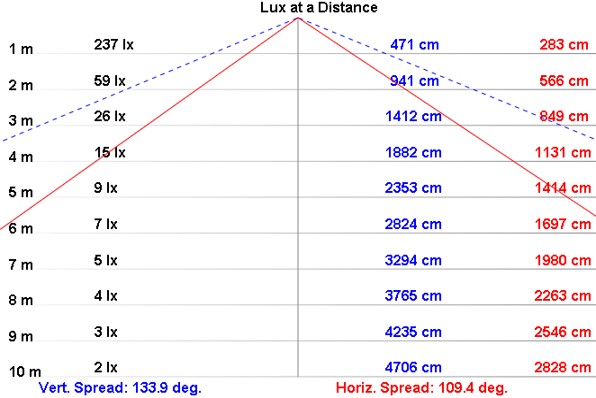

| NLT3-20-DC-S | PDF DXF 3D STEP | 910 lm | 230 lx | 7.5W | |

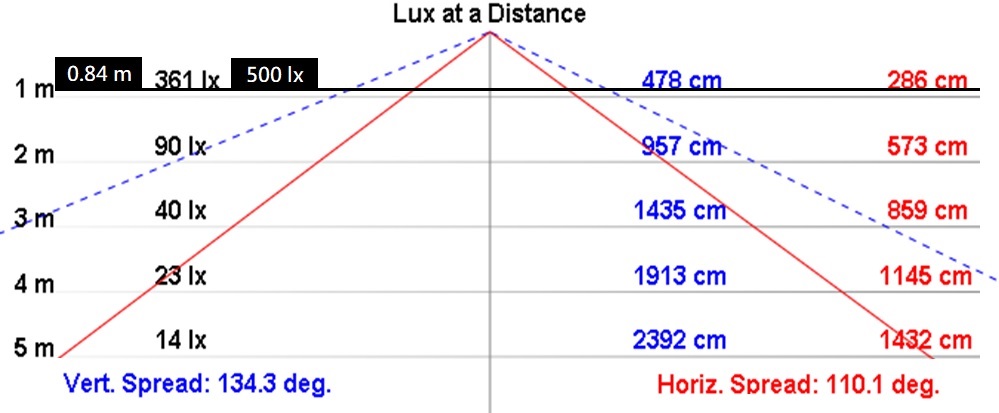

| NLT3-30-DC-S | PDF DXF 3D STEP | 1,400 lm | 360 lx | 12W | |

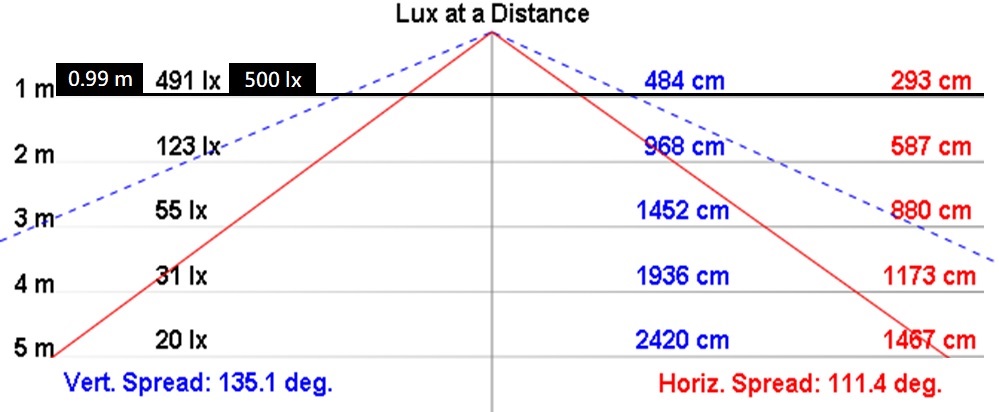

| NLT3-40-DC-S | PDF DXF 3D STEP | 1,920 lm | 490 lx | 16W | |
| NLT3-05-AC-S | PDF DXF 3D STEP | 230 lm | 60 lx | AC100 - 240V | 2.5W |
| NLT3-10-AC-S | PDF DXF 3D STEP | 440 lm | 110 lx | 5W |
NLT3系列（無塵室黃光燈|黃光區照明燈） ※訂製化商品
特色
光刻是半導體製程中技術的一種方法。
晶圓塗有光刻膠，使摻雜和蝕刻過程更容易。
光刻膠對500和690 nm之間波長的光不敏感。
因此，安裝了500和690 nm之間波長的照明燈具,以防止光刻膠不良反應。
NLT3 PC Amber 591nm LED燈很適合這樣的作業環境.
適用
光刻機照明、無塵室照明、PCB曝光機照明、感光片曝光室照明。規格
| 波 長 | 591nm |
|---|---|
| 期待壽命 | 環境温度25℃ 60,000小時 ※壽命是以初期照度減少至70%的情況 |
| 使用温度 | -10℃～40℃ |
| 保護等級 | IP65 |
| 電 源 | DC24V |
| 標準配線 | 3m （ AWG26x2C ） |
| 外殼顏色 | 乳白色 |
| 選用配件 | 固定磁鐵（ND-P03） |
|---|---|
| 固定金具（ND-P15） | |
| AC/DC電源供應器（ND-PM243） | |
| 開關控制線（ND-SW01） |
標準機種一覧表
| 型號 | 圖面 | 光通量 | 照度（1m） | 電源 | 消耗功率 |
|---|---|---|---|---|---|
| NLT3-05-DC-S (591nm) | PDF DXF 3D STEP | 120 lm | 35 lx | DC24V | 2.5W |
| NLT3-10-DC-S (591nm) | PDF DXF 3D STEP | 300 lm | 80 lx | 3.8W | |
| NLT3-20-DC-S (591nm) | PDF DXF 3D STEP | 610 lm | 160 lx | 8W | |
| NLT3-30-DC-S (591nm) | PDF DXF 3D STEP | 930 lm | 230 lx | 12W | |
| NLT3-40-DC-S (591nm) | PDF DXF 3D STEP | 1,240 lm | 310 lx | 16W |
-
光刻機照明 -
無塵室照明 -
PCB曝光機照明 -
感光室曝光室照明
尺寸圖
標準型
| 型式/尺寸(mm) | A | B |
|---|---|---|
| NLT3-05-DC-S | 210 | 200 |
| NLT3-10-DC-S | 330 | 320 |
| NLT3-20-DC-S | 580 | 570 |
| NLT3-30-DC-S | 830 | 820 |
| NLT3-40-DC-S | 1080 | 1070 |
| NLT3-05-AC-S | 284 | 274 |
| NLT3-10-AC-S | 404 | 394 |
選用配件
-
插壁式電源供應器
- 型號：ND-PM243
- 認証：PSE FCC
- 輸入電壓：AC100 - 240V
- 輸出電壓：DC24V
- 輸出功率：最大24W
- 電線長度：1.8m
- 輸出插頭形狀：DCΦ5.5×2.5mm
- ※圖面「下載」
系列選定方式
| 型號 | 規格 | 電源 | 外殼 | 選配 |
|---|---|---|---|---|
| NLT3 |
|
|
|
|
