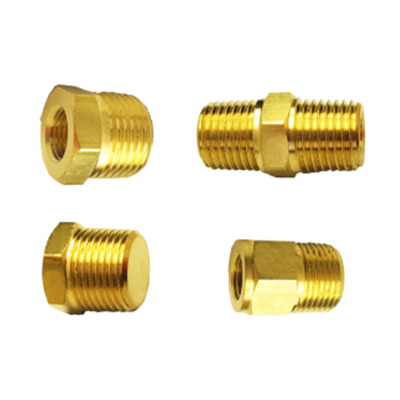

銅轉接頭（直接頭）
什麼是銅轉接頭（直接頭）？
銅接頭是一種接頭，主要作為兩個零件連接在一起的零件。
銅轉接頭適用於燃料、水、油和天然氣、製冷、儀表和液壓系統中低壓管道應用或管路連接。
銅轉接頭（直接頭）的用途
可用於黃銅、銅和鐵管連結。
規格
| 材質 | 黃銅 |
|---|---|
| 最高使用壓力（MPa） | 1 |
| 適用流體 | 水、空氣、油 |
主要尺寸圖
內外牙接頭
| 型號 | 內管牙 T1 | 外管牙 T2 | L （mm） |
HEX （mm） |
ID （mm） |
|---|---|---|---|---|---|
| N-E01-C101 | 1/8" | 1/8" | 21 | 12 | 5.5 |
| N-E01-C102 | 1/8" | 1/4" | 24 | 14 | 8.5 |
| N-E01-C201 | 1/4" | 1/8" | 24 | 17 | 5.5 |
| N-E01-C202 | 1/4" | 1/4" | 27 | 17 | 8 |
| N-E01-C203 | 1/4" | 3/8" | 27 | 17 | 11.5 |
| N-E01-C204 | 1/4" | 1/2" | 29.5 | 21 | 11.5 |
| N-E01-C301 | 3/8" | 1/8" | 24 | 21 | 5.5 |
| N-E01-C302 | 3/8" | 1/4" | 27 | 21 | 8 |
| N-E01-C303 | 3/8" | 3/8" | 27 | 21 | 10.5 |
| N-E01-C304 | 3/8" | 1/2" | 29.5 | 21 | 15 |
| N-E01-C402 | 1/2" | 1/4" | 30 | 24 | 8 |
| N-E01-C403 | 1/2" | 3/8" | 30 | 24 | 10.5 |
| N-E01-C404 | 1/2" | 1/2" | 32.5 | 24 | 14 |
雙外牙接頭
| 型號 | 管牙 T1 | 內管牙 T2 | L （mm） |
HEX （mm） |
ID （mm） |
|---|---|---|---|---|---|
| N-E02-C101 | 1/8" | 1/8" | 23 | 10 | 6.1 |
| N-E02-C202 | 1/4" | 1/4" | 29 | 14 | 8 |
| N-E02-C303 | 3/8" | 3/8" | 29 | 17 | 10.5 |
| N-E02-C404 | 1/2" | 1/2" | 35 | 21 | 14 |
| N-E02-C606 | 3/4" | 3/4" | 37 | 27 | 19 |
卜申
| 型號 | 外管牙 T1 | 內管牙 T2 | L （mm） |
HEX （mm） |
|---|---|---|---|---|
| N-E06-C201 | 1/4" | 1/8" | 17 | 14 |
| N-E06-C301 | 3/8" | 1/8" | 17 | 14 |
| N-E06-C302 | 3/8" | 1/4" | 17 | 17 |
| N-E06-C401 | 1/2" | 1/8" | 21 | 21 |
| N-E06-C402 | 1/2" | 1/4" | 21 | 21 |
| N-E06-C403 | 1/2" | 3/8" | 21 | 21 |
| N-E06-C602 | 3/4" | 1/4" | 22 | 27 |
| N-E06-C603 | 3/4" | 3/8" | 22 | 27 |
| N-E06-C604 | 3/4" | 1/2" | 22 | 27 |
油塞
| 型號 | 管牙 T | L1 （mm） |
L2 （mm） |
HEX （mm） |
|---|---|---|---|---|
| N-A08-1-1 | 1/8" | 14 | 9 | 10 |
| N-A08-2-1 | 1/4" | 17 | 12 | 14 |
| N-A08-3-1 | 3/8" | 17 | 12 | 17 |
| N-A08-4-1 | 1/2" | 21 | 15 | 21 |
