高壓噴水頭-一般型
PT螺紋型系列（NNPT）
標準機種一覧表
| 規格 | 主要尺寸（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 商品型號 | d | S 螺紋 | L | 圖面 | L1 | d1 | d2 | 六角二面 B |
| NNPT1/8-20 | 4 | PT 1/8" | 20 | PDF DXF | 10 | 6 | 6 | 17 |
| NNPT1/8-40 | 40 | PDF DXF | ||||||
| NNPT1/8-60 | 60 | PDF DXF | ||||||
| NNPT1/4-20 | 4 | PT 1/4" | 20 | PDF DXF | 10 | 6 | 6 | 17 |
| NNPT1/4-40 | 40 | PDF DXF | ||||||
| NNPT1/4-60 | 60 | PDF DXF | ||||||
| NNPT3/8-30 | 6 | PT 3/8" | 30 | PDF DXF | 13 | 8 | 10 | 24 |
| NNPT3/8-50 | 50 | PDF DXF | ||||||
| NNPT3/8-70 | 70 | PDF DXF | ||||||
| NNPT1/2-40 | 8 | PT 1/2" | 40 | PDF DXF | 18 | 10 | 12 | 32 |
| NNPT1/2-60 | 60 | PDF DXF | ||||||
| NNPT1/2-80 | 80 | PDF DXF | ||||||

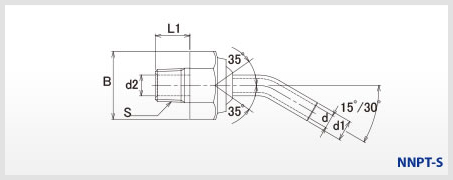

前端折彎型系列（NNPT-S）
公制螺紋型系列（NNM）
標準機種一覧表
| 規格 | 主要尺寸（mm） | |||||||
|---|---|---|---|---|---|---|---|---|
| 商品型號 | d | S 螺紋 | L | 圖面 | L1 | d1 | d2 | 六角二面 B |
| NNM10-20 | 4 | M 10×1.25P | 20 | PDF DXF | 8.5 | 6 | 6 | 17 |
| NNM10-40 | 40 | PDF DXF | ||||||
| NNM10-60 | 60 | PDF DXF | ||||||
| NNM20-30 | 6 | M 20×1.5 P | 30 | PDF DXF | 13 | 8 | 10 | 24 |
| NNM20-50 | 50 | PDF DXF | ||||||
| NNM20-70 | 70 | PDF DXF | ||||||
| NNM24-40 | 8 | M 24×2.0 P | 40 | PDF DXF | 18 | 10 | 12 | 32 |
| NNM24-60 | 60 | PDF DXF | ||||||
| NNM24-80 | 80 | PDF DXF | ||||||
