高壓噴水頭-超高壓型

高壓噴水頭產品一覧表

高壓噴水頭-超高壓型

超高壓型系列（NNPT-H）

高壓型噴水頭

訂購產品

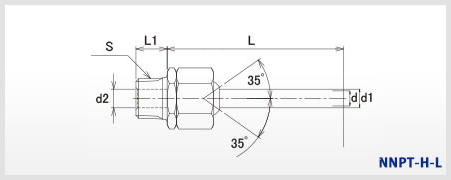

高壓型噴水頭 NNPT-H-L尺寸圖

可承受的壓力從2MPa變為10MPa，即便是更高的壓力也能穩定並精確地瞄準想要的地方。

  • 螺紋規格：錐管螺紋
  • 傾斜角度：±35°
  • 耐壓：10MPa

標準機種一覧表

（耐壓：水壓　10MPa）
規格 主要尺寸（mm）
商品型號 d S螺紋 L 圖面 L1 d1 d2 B 六角二面
NNPT1/8H-20 4 PT 1/8" 20 PDF  DXF 10 6 6 17
NNPT1/8H-40 40 PDF  DXF
NNPT1/8H-60 60 PDF  DXF
NNPT1/4H-20 4 PT 1/4" 20 PDF  DXF
NNPT1/4H-40 40 PDF  DXF
NNPT1/4H-60 60 PDF  DXF

超高壓折彎型系列（NNPT-H-S）

高壓型噴水頭

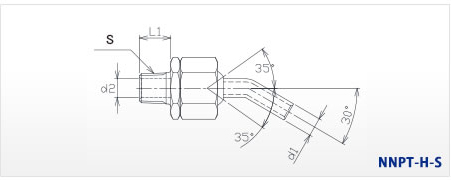

NNPT-H-S

除了可承受高達10MPa的壓力外，折彎的噴頭可對應更加廣泛的範圍。

  • 螺紋規格：錐管螺紋
  • 傾斜角度：±35°
  • 耐壓：10MPa

標準機種一覧表

（耐壓：水壓　10MPa）
規格 主要尺寸（mm）
商品型號 d S螺紋 角度 L1 d1 d2 B 六角二面
NNPT1/8H-S15° 4 PT 1/8" 15° 10 6 6 17
NNPT1/8H-S30° 30°
NNPT1/4H-S15° PT 1/4" 15°
NNPT1/4H-S30° 30°

超高壓型斜噴式系列（NNPT-HB-d）

超高壓型斜噴式

訂購產品

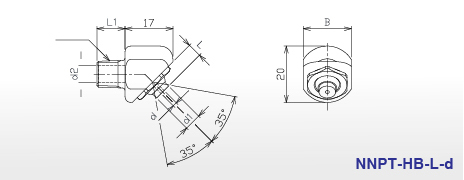

NNPT-HB-L-d尺寸圖

除能承受高達10MPa的高壓外，固定傾斜45°的斜噴式可對應45°至80°的噴水範圍

  • 螺紋規格：錐管螺紋
  • 傾斜角度：±35°
  • 耐壓：10MPa

標準機種一覧表

（耐壓：水壓　10MPa）
規格 主要尺寸（mm）
商品型號 d S螺紋 L 圖面 L1 d1 d2 B 六角二面
NNPT1/8HB-5-4 4 PT 1/8" 5 PDF  DXF 10 6 6 17
NNPT1/8HB-15-1.5 1.5 15 PDF  DXF
NNPT1/8HB-25-1.5 1.5 25 PDF  DXF
NNPT1/4HB-5-4 4 PT 1/4" 5 PDF  DXF
NNPT1/4HB-15-4 4 15 PDF  DXF
NNPT1/4HB-25-1.5 1.5 25 PDF  DXF
